Instrucciones de manejo
Instrucciones de manejo originales
Es indispensable leer con mucha atención las instrucciones de manejo antes de utilizar la desbrozadora por primera vez.
http://www.dolmar.com
ATENCIÓN:
¡Preste especial atención a las recomendaciones de seguridad!
Guarde cuidadosamente las instrucciones de manejo.

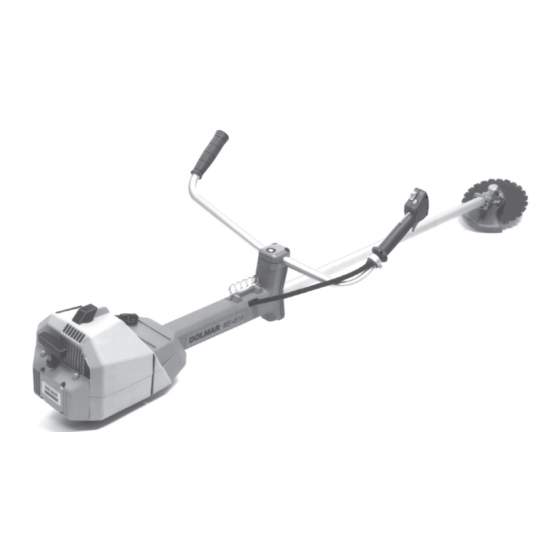

MS-3310
MS-4010
MS-4510
Publicidad
Tabla de contenido
Manuales relacionados para Dolmar MS-3310
Resumen de contenidos para Dolmar MS-3310
- Página 1 Instrucciones de manejo originales ATENCIÓN: Es indispensable leer con mucha atención las instrucciones de manejo antes de utilizar la desbrozadora por primera vez. ¡Preste especial atención a las recomendaciones de seguridad! Guarde cuidadosamente las instrucciones de manejo. MS-3310 MS-4010 MS-4510 http://www.dolmar.com...
-
Página 2: Tabla De Contenido
Agradecemos su confi anza. Indice Pagina Embalaje ................2 DOLMAR desea tener en Ud. un cliente satisfecho. Ud. ha Volumen de suministro ............3 optado por una de las desbrozadoras a motor más modernas Explicación de símbolos ............ 3 de DOLMAR. -
Página 3: Volumen De Suministro
Volumen de suministro 1. Desbrozadora 2. Bandolera portadora* 3. Herramienta de corte* 4. Cubierta protectora* 5. Protección de herramienta* (sin foto) 6. Herramienta de mantenimiento (sin foto) 7. Instrucciones de manejo (sin foto) * Estos componentes se suministran en versiones diferentes para los distintos modelos de desbrozadora. Por eso, en algunos casos, los componentes ilustrados no son idénticos con los componentes suministrados. -
Página 4: Instrucciones De Seguridad Recomendaciones Generales
INSTRUCCIONES DE SEGURIDAD Recomendaciones generales Uso conforme al previsto: Estas desbrozadoras van equi- padas con los correspondientes útiles de corte homologados para su uso en los ámbitos de aplicación previstos tal como se describe en la página 7. ¡La desbrozadota a motor sólo deberá ser manejada por una persona y al aire libre! Técnicas de trabajo no admisibles: ¡Queda prohibido el uso de útiles de corte no homologados... -
Página 5: Combustibles / Cargar Combustible
Combustibles / Cargar combustible Parar el motor de la desbrozadora para cargar combustible. Es prohibido fumar o trabajar cerca de fuegos abiertos (5). Dejar enfriar el motor antes de cargar combustible. Combustibles pueden contener sustancias a modo de disolven- tes. Evitar el contacto de la piel y los ojos con el combustible. Llevar guantes al cargar combustible. -
Página 6: Repulsiones (Kickback)
Antes de arrancar la desbrozadora, asegurarse de que la herramienta de corte no tenga contacto con ningún objeto duro, como por ejemplo ramas, piedras, etc. Si se percibieran alteraciones en el comportamiento del equipo, desconectar inmediatamente el motor. Si la herramienta de corte chocara contra piedras u otros objetos duros, parar inmediatamente el motor y controlar el estado de la herramienta. -
Página 7: Comportamiento Y Técnica De Trabajo
ø15 cm En caso de almacenamiento prolongado, encomendar el mantenimiento completo y una examinación exhaustiva de la desbrozadora a un taller especializado DOLMAR. En caso de almacenamiento prolongado de la desbrozadora el depósito de combustible debe vaciarse completamente y el carburador debe vaciarse mediante marcha en vacío. Los combustibles sólo pueden almacenarse un tiempo limitado y... -
Página 8: Mantenimiento
Utilizar sólo piezas de repuesto y accesorios originales de DOLMAR. Al utilizarse repuestos, accesorios o herramientas que no sean originales de DOLMAR aumentará el riesgo de sufrir accidentes. Si ocurrieran accidentes o daños con herramientas de corte, su- jeciones de herramientas de corte o accesorios no autorizados, caducará... -
Página 9: Datos Técnicos
Peso con cubierta protectora de plástico (sin herramienta de corte) Al usarse cabezas de hilos cortantes DOLMAR no se sobrepasa el máximo número de revoluciones admitido para las cabezas cortantes. Los datos consideran por igual la marcha en vacío y el máximo número de revoluciones. -
Página 10: Puesta En Marcha
Precaución: ¡Use solamente las herramientas de corte indicadas aquí! El uso de otras herramientas de corte puede au mentar el pelig ro de lesi ones y ocas ionar daños en el equipo; por esta razón, no está permitido. Combinación de herramientas/cubiertas protectoras para MS-3310, MS-4010 y MS-4510 erramienta de corte Cubierta protectora Cuchilla de 3 dientes Pieza N°... -
Página 11: Montaje De La Cuchilla,De La Hoja De Sierra De 8 Dientes O De La Lama De 4 Dientes
Ajustar la tapa protectora (E/6) con los 3 tornillos. plástico. Por razones de seguridad, hay que recambiarla en caso de marcha fácil o a más tardar después de 10 Volver a colocar el disco de retención (E/5). (Observar la empleos. (N° DOLMAR 385 228 041) posición de montaje). -
Página 12: Montaje De La Cabeza De Hilos Cortantes
Oprimir el botón de retención (G/9) y mantenerlo presionado, girar el árbol con la llave universal en el sentido contrario de las agujas del reloj, hasta que encastre el botón de retención y bloquee el árbol. Fijar la tuerca de fi jación con la llave universal en el sentido contrario de las agujas del reloj (25-30 Nm). -
Página 13: Montaje De La Cubierta Protectora De Metal Y De La Hoja Con Dentado De Cincel
(K/5). biarla en caso de marcha fácil o a más tardar después de 10 empleos. (N° DOLMAR 385 228 041)! Enroscar a mano la tuerca de fi jación (M/3) en el árbol. Oprimir el botón de retención (M/9) y mantenerlo presionado, girar el árbol con la llave universal en el sentido contrario a... -
Página 14: Mezcla De Combustible
El motor está construido para aceite para motores Carga de dos tiempos de alto rendimiento de DOLMAR HP 100 con una relación de mezcla de 1000:1, que es favorable al ambiente. Esta mezcla garantiza una duración larga y un funcionamiento seguro del motor con una emisión baja de humos. -
Página 15: Bandolera Portadora
Bandolera portadora Colocarse la bandolera portadora sobre los hombros de Ajustar con la correa de pecho el protector de cadera, manera que el protector de cadera (A/1) quede colgado a de modo que el gancho de fi jación quede a un palmo, la derecha. -
Página 16: Arrancar El Motor
Puesta en marcha ¡Observar las indicaciones sobre prevención de accidentes! ¡Solamente está permitido usar la desbrozadora después de haber completado su montaje y su control! Arrancar el motor Alejarse por lo menos 3 m del lugar de carga de combustib- Adoptar una posición fi... -
Página 17: Ajustar El Carburador
4. Ajustar el n° de revoluciones máximo especializado de DOLMAR ya que los ajustes incorrectos podrían conllevar daños en el Motor. Ajustar el número de revoluciones máximo a través de la regulación mínima del tornillo de ajuste (H) según indicado... -
Página 18: Ajuste Del Carburador (Sólo Para Países Fuera De La Eu)
Dejen efectuar el ajuste Introducir el tornillo (S) girándolo en el sentido de las agujas del carburador por un taller especializado de DOLMAR. del reloj: se aumenta el número de revoluciones en marcha En la fábrica, el carburador ha sido ajustado bajo condiciones en vacío. -
Página 19: Mantenimiento Y Cuidado
• Cuchilla de 3 dientes (D/1) • Lama de 4 dientes (D/2) • Hoja de sierra de 8 dientes (D/3) Cualquier taller DOLMAR efectúa un reafi lado y equilibrado El ángulo de afi lado debe ser siempre de 20°-25° (F). correctos. -
Página 20: Cabeza Cortadora De Hilos
Cabeza cortadora de hilos Reajustar el hilo Mantener sujetada la caja (A/1) y tirar fuertemente de la tapa (A/2) en el sentido de la fl echa y en el sentido contrario de la presión del muelle, hasta que la tapa (A/2) pueda girarse en el sentido contrario a las agujas del reloj. -
Página 21: Recomendaciones Para El Mantenimiento
Los usuarios de desbrozadoras solamente podrán realizar los trabajos de mantenimiento y cuidado descritos en estas instrucciones de manejo. Todas las demás tareas solamente podrán ser realizadas por un taller especializado de DOLMAR. Después de cada 50 cargas del depósito deberá encomendarse el mantenimiento a fondo y una inspección exhaustiva de la desbrozadora a un taller especializado de DOLMAR. -
Página 22: Mantenimiento Semanall
Mantenimiento semanall Control de bujías/ recambio ATENCION: Con el motor en marcha no deben tocarse ni la bujía ni el capuchón de la bujía (alta tensión). Los trabajos de mantenimiento sólo deben realizarse con el motor parado. El motor calentado puede ocasionar quemaduras. ¡Llevar guantes de protección! 0,5 - 0,8 mm En los casos de daños del cuerpo aislante, grandes desgastes... -
Página 23: Recomendación Para El Engranaje Angular
Por ello, DOLMAR recomienda que todos los trabajos que no estén descritos en este manual de manejo se encomienden a un taller especializado de DOLMAR. El técnico especializado cuenta con la preparación, la experiencia y el equipamiento necesarios para brindarle la solución más económica en cada caso, brindándole el apoyo que Ud. -
Página 24: Repuestos
Tenga Ud. en cuenta que si se utilizan piezas que no son originales de DOLMAR, la organización DOLMAR no podrá prestar su garantía. -
Página 25: Extracto De La Lista De Repuestos
Junta del fi ltro Declaración de conformidad UE Los abajo fi rmantes, Tamiro Kishima y Rainer Bergfeld, apoderados por DOLMAR GmbH, declaran que los equipos de marca DOLMAR, Tipo: (384, 385, 386) MS-3310, MS-4010, MS-4510 fabricados por DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburgo, responden a las exigencias básicas de seguridad y sanidad de las directivas pertinentes de la UE: Directiva UE sobre máquinas 2006/42/CE. -
Página 26: Notas
Notas... - Página 28 En la página web www.dolmar.com hallará los establecimientos especializados de DOLMAR. DOLMAR GmbH Mejoras constructivas sin previo aviso Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 266 (2.10 E) http://www.dolmar.com...
