Anillos: En los extremos de fibra individual, los anillos identifican
las zonas del núcleo, de la vaina óptica, del adhesivo y de

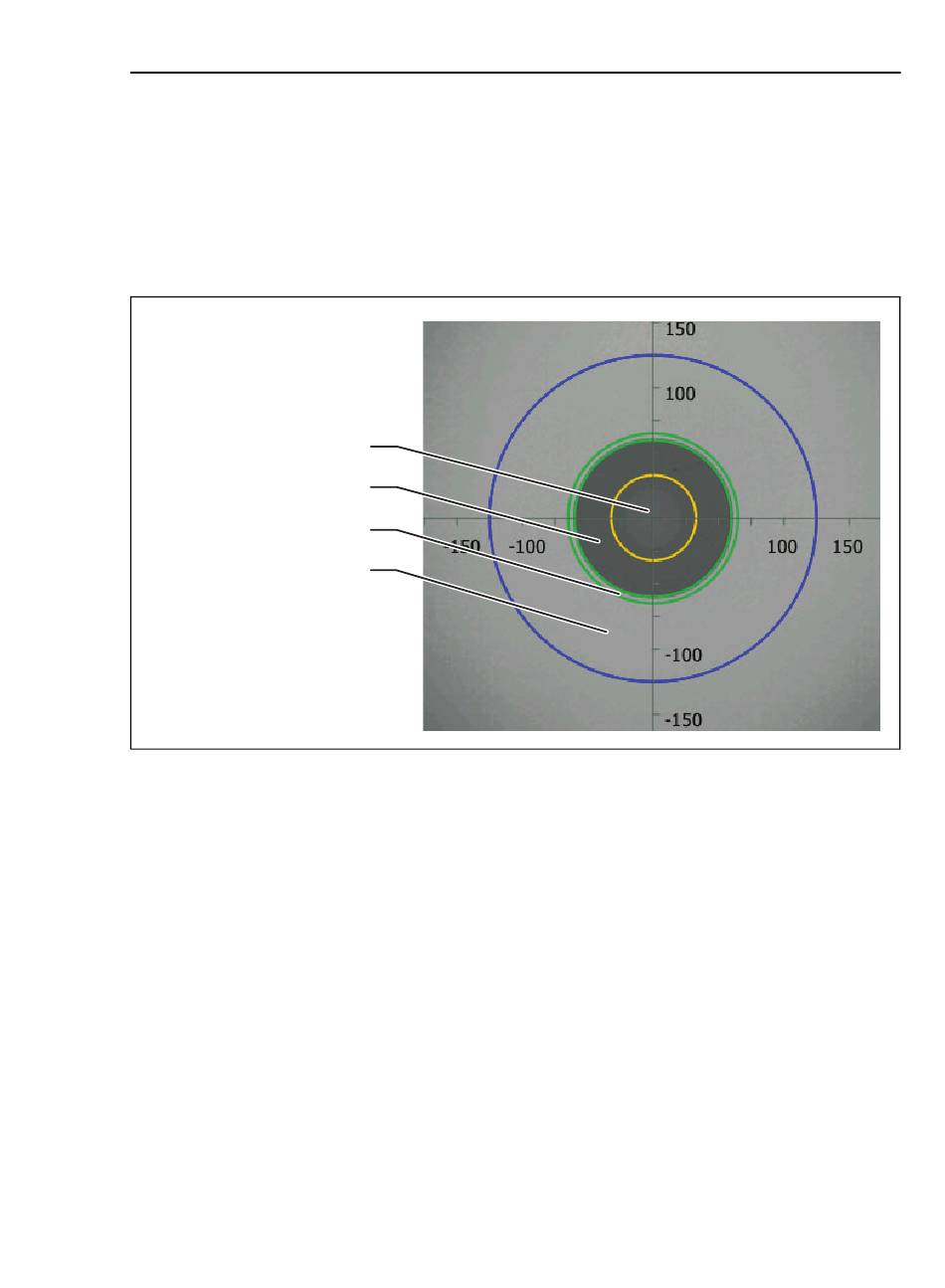

contacto. La Figura 50 muestra las zonas en un extremo de fibra
individual. En los extremos de MPO, los anillos identifican las
zonas del núcleo y de la vaina óptica.
Núcleo
Vaina óptica
Adhesivo
Contacto
Figura 50. Zonas en un extremo de fibra individual
La zona del núcleo es la fibra óptica. Este área normalmente
•
tiene un diámetro de 9 μm para fibra singlemode
(monomodo) y de 50 μm o 62,5 μm para fibra multimode
(multimodo).
La zona de la vaina óptica es el área entre el anillo verde
•
interior y la zona del núcleo. La vaina óptica es una capa de
material reflectante de revestimiento alrededor del núcleo
que mantiene la señal óptica en el núcleo.
