APC
A
APC
Comprobador con módulo OTDR de HDR
instalado
Los cables de transmisión y de cola o los cables
de interconexión deben coincidir con la fibra
que se va a probar. El cable de transmisión y
un cable de interconexión deben tener un
conector APC en un extremo para el puerto
de OTDR de HDR.
No conecte conectores de PC o UPC al puerto OTDR de HDR.
Esto podría dañar el extremo APC del puerto. Además, la
gran reflexión en el puerto de OTDR podría generar
resultados de prueba poco confiables.

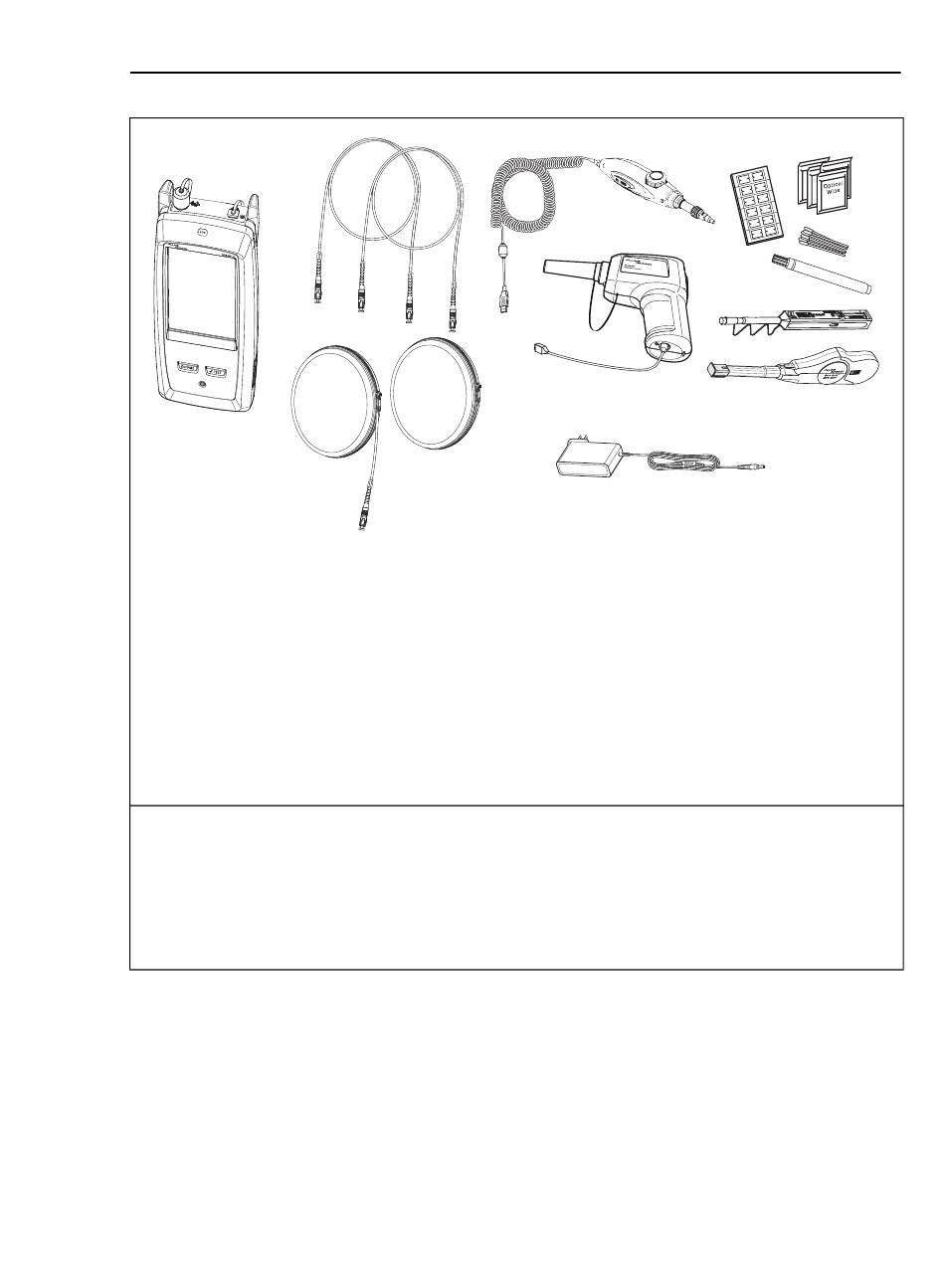

Figura 106. Equipo para las pruebas de FaultMap
B
W
Precaución
Capítulo 8: Utilice el OTDR HDR
La prueba FaultMap
C
D
E
Sonda de video
FiberInspector Pro con
conector USB
Productos de limpieza
de fibra óptica
Adaptador de CA
(opcional)
GPU212.EPS
291
