Pestaña Defectos
La pestaña
DEFECTOS
de los
defectos
desconchado o una fisura.
A
B
C

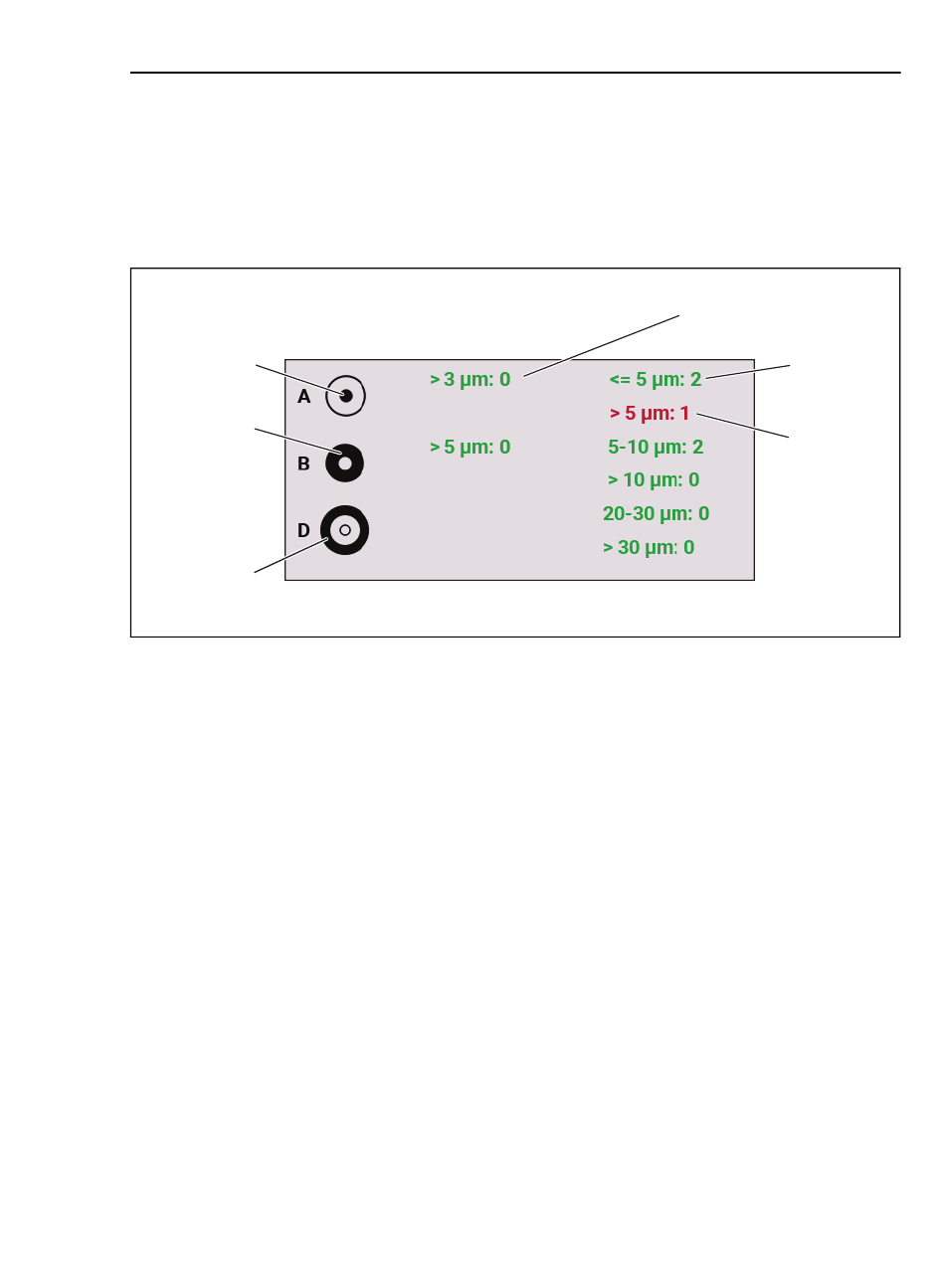

Figura 51. Pestaña Defectos (se muestra una fibra individual)
La zona A muestra los defectos en el núcleo.
Los anillos de medición aparecen después de tocar ANALIZAR. El
límite especifica los tamaños de los anillos. Para especificar
tamaños distintos, establezca un límite personalizado para el
extremo.
La zona B muestra los defectos en el revestimiento.
La zona D muestra los defectos en la zona de contacto.
No hay arañazos en las zonas mayores que el tamaño o número
permitido.
Este defecto aparece en color verde porque el límite permite un
número mayor de defectos de este tamaño o menor en esta zona.
Este defecto aparece en color rojo porque hay un número de
defectos de este tamaño mayor que el límite permitido en esta
zona.
Capítulo 5: Comprobaciones con FiberInspector™ Pro
muestra el número y el tamaño de los
p. ej. una partícula de polvo, un
de cada zona,
Ver los extremos
arañazos
D
E
F
y
131
