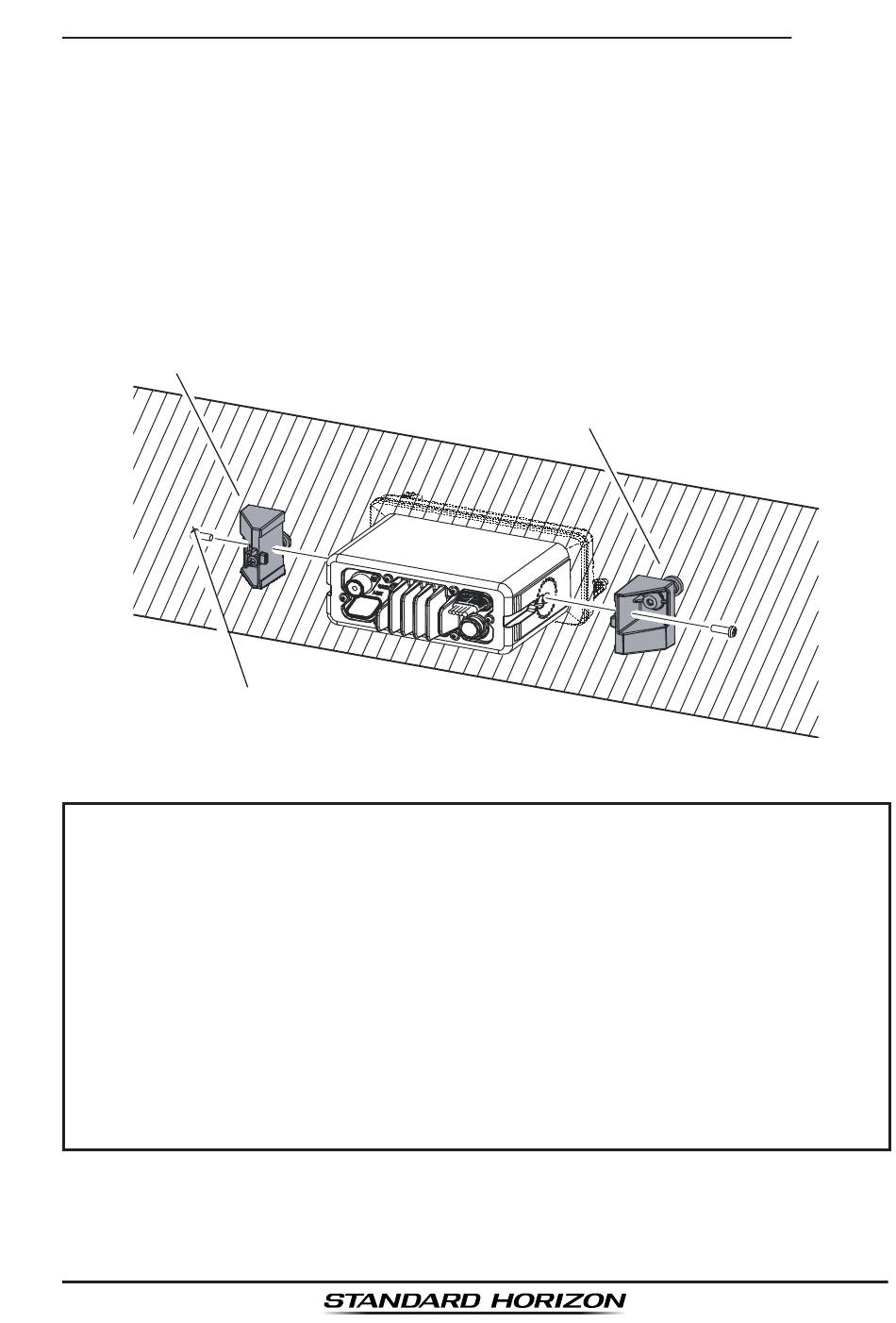

5.3.2 Soporte opcional MMB-84 para montaje empotrado
1. Utilizar la plantilla suministrada para marcar los puntos por donde debe cortarse el orificio
rectangular. Confirmar que el espacio tras el tablero o panel es lo suficientemente profundo
como para acomodar el transceptor (al menos 17 mm de profundidad).
Debe haber al menos 1,3 cm entre el disipador de calor del transceptor y cualquier
cableado, conexionado o estructura.
2. Cortar el orificio rectangular e introducir el transceptor.
3. Apriete los soportes sobre los laterales del transceptor con el conjunto de tornillo arandela
de seguridad, de forma que la base del tornillo de montaje quede sujeta contra la superficie
de montaje (vea la ilustración siguiente).
4. Girar el tornillo de ajuste para ajustar la tensión de forma que el transceptor quede sujeto
contra la superficie de montaje.
Abrazadera
Combinación de tornillo de arandela de seguridad
Un receptor GPS y la antena del GX2200E se encuentran en el panel delantero. En
muchos casos la radio puede montarse empotrada, sin embargo antes de realizar
los orificios para el montaje empotrado de la radio se recomienda conectar ésta
temporalmente a la alimentación y ponerla en marcha en la ubicación en la que va a
montarse empotrada, para confirmar que es capaz de recibir la ubicación GPS en su
pantalla. Si la radio no es capaz de recibir la ubicación, es posible que se necesite
un registrador gráfico GPS con salida NMEA 0183 o la antena externa GPS opcional
Standard Horizon para recibir las señales del satélite GPS.
Para utilizar la antena externa GPS opcional Standard Horizon (Q7000619A), debe
DESCONECTARSE la unidad de alimentación interna GPS GX2200E (consulte la
sección 14.1 UNIDAD DE ALIMENTACIÓN) y debe cambiarse la selección GPS a
GPS externo (consulte la sección "14.9 PRIORIDAD DE DATOS DE POSICIÓN").
GX2200E
Tornillo de ajuste
NOTA
Página 13
