Los procedimientos de instalación se llevan a cabo por personal de servicio técnico y pueden ser supervisados
por representantes técnicos de Tavrida Electric. En este punto se describen los procedimientos de instalación y
el equipamiento requerido. Para obtener más información sobre el proceso de instalación, comunicarse con un
representante técnico de Tavrida Electric.

4.1. Equipamiento requerido

1. Juego de llaves (8 – 24 mm);
2. Juego de destornilladores (+ y -);
3. Destornillador "-" 2,5 u 0,4 para terminales WAGO;
4. Alicates diagonales;
5. Accesorios para conexión a la línea eléctrica de MT:
• Cables (preferentemente aislados) (6 unidades)
• Aisladores de soportes, 3 unidades (de ser necesario);
• Terminales ojal para cables apropiados para los cables de conexión elegidos y tornillo M12 (6 uni-
dades)*
• Grampas de conexión (resistentes al agua si se usan cables de conexión aislados) (6 unidades).
6. Prensa hidráulica manual para terminales ojal para cables de hasta 240 mm
7. Alcohol para limpiar el aislamiento,
8. Grúa u otro elevador para levantar el OSM y el RC5_4.
4.2. Procedimiento de instalación
¡ADVERTENCIA!
imeintos de seguridad propios de la empresa de servicios. Antes de comenzar la instalación, se deben tomar
todas las precauciones necesarias.

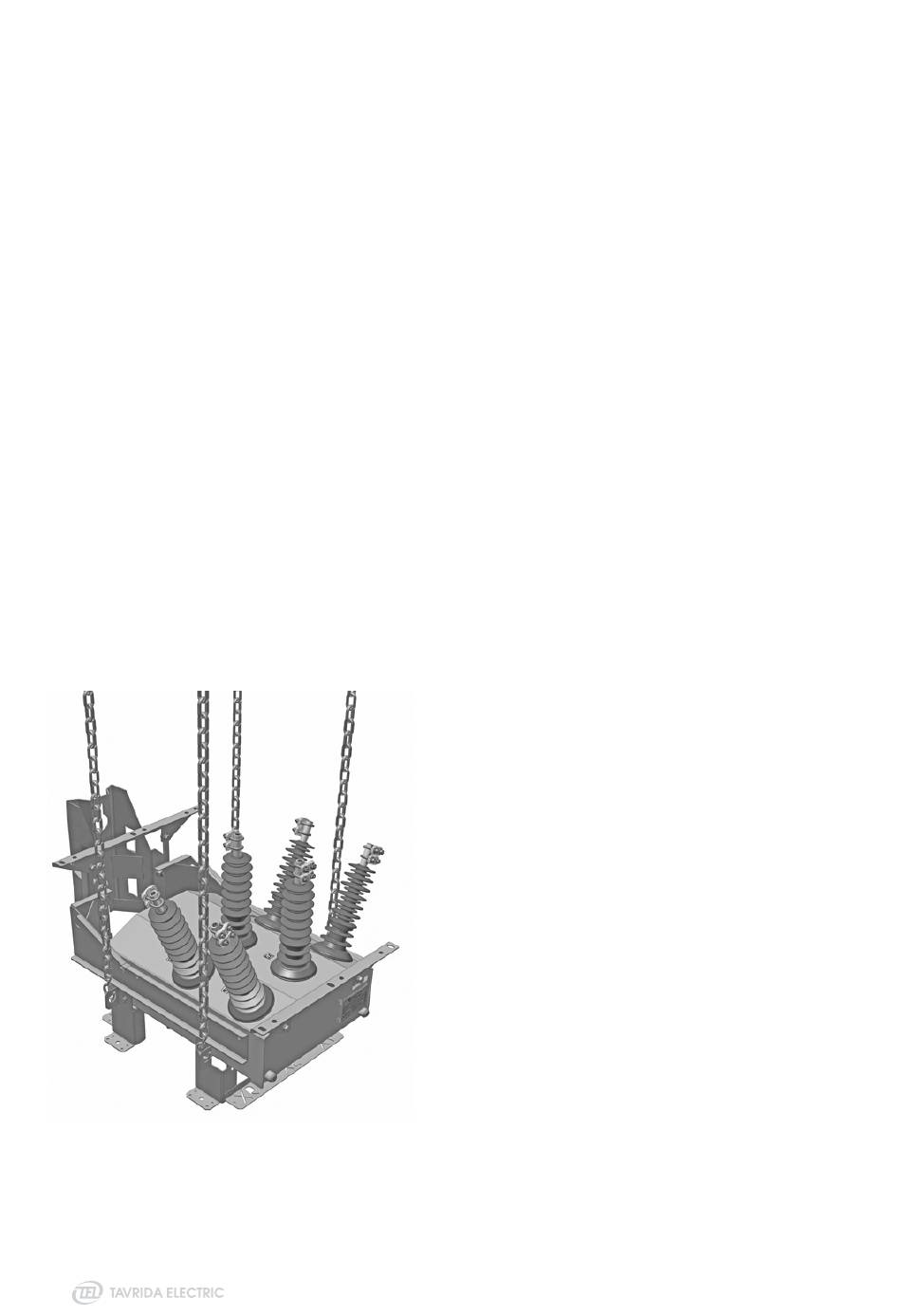

Figura 28
OSM lifting method
30
Esta Guía del usuario se brinda solo como guía. Se debe utilizar junto con los proced-
2
4.2.1. Requerimientos de instalación
del OSM
Antes de comenzar a instalar el OSM, asegurarse de que:
• los contactos principales del OSM estén abiertos,
• el cable de control (umbilical) esté desconectado,
• la tapa del conector umbilical del OSM esté cerrada.
El kit de montaje y los descargadores de sobretensión (de-
pendiendo de la instalación en particular) deben instalarse
de conformidad con el procedimiento que se describe en
la guía de manipulación e instalación.
¡ATENCIÓN!
Los elementos de elevación del conjun-
to de alta tensión no deben entrar en contacto con los
aisladores, los descargadores de sobretensión ni las pro-
longaciones de aisladores de transformadores de tensión
auxiliares.
¡ATENCIÓN!
Al instalar el conjunto de alta tensión, se
debe verificar que la conexión a la línea se realice de con-
formidad con el procedimiento que se describe en la guía
de manipulación e instalación.
*,
