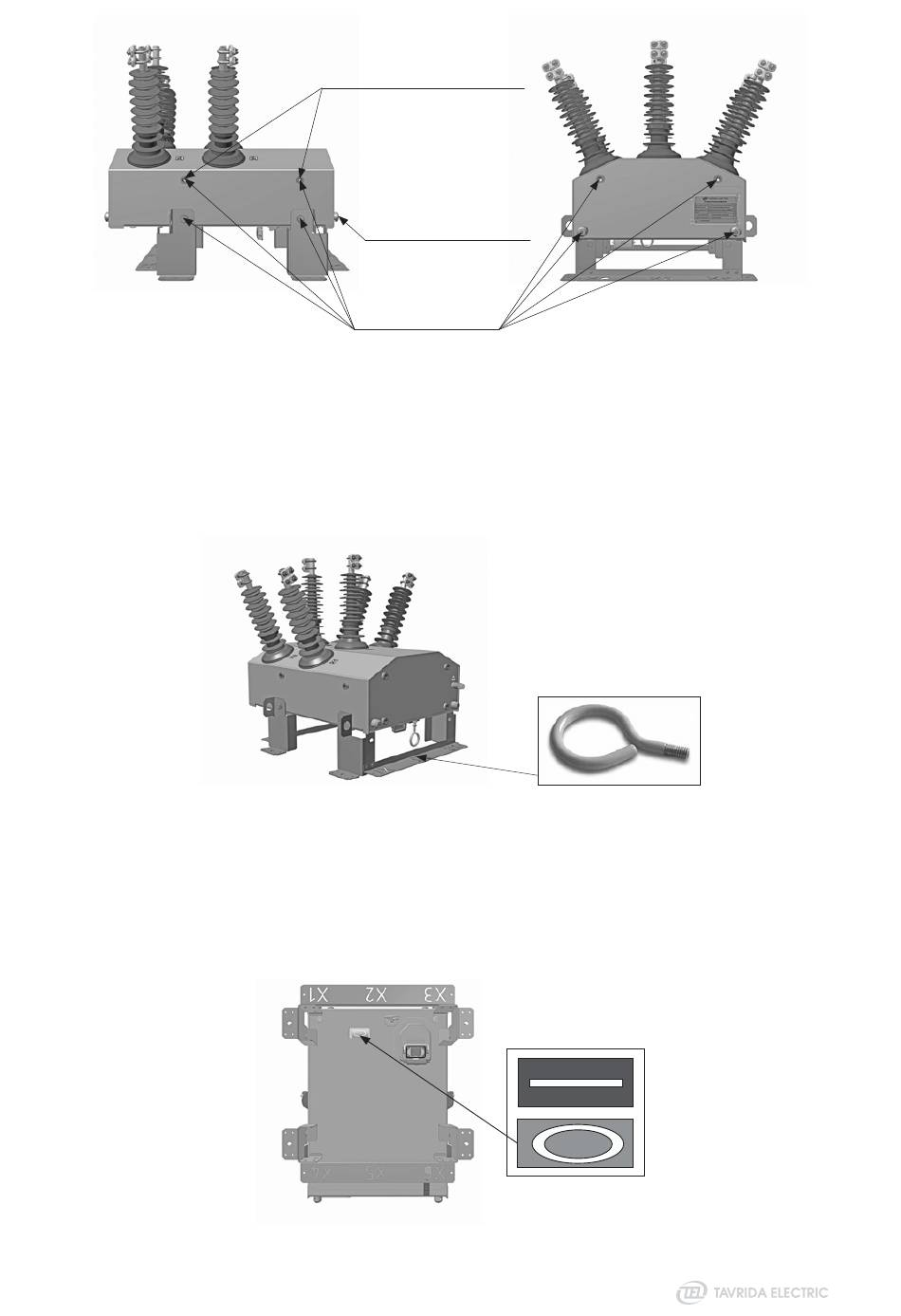

Figura 2
Carcasa del OSM25_Al_1(4)
1.2.1.2. Mecanismo de bloqueo y apertura mecánica
En la parte inferior del tanque hay un gancho de apertura mecánica (Figura 3). Al tirar del gancho hacia abajo,
el OSM se abre mecánicamente, se bloquea en la posición OPEN (abierta) y se aisla eléctricamente del conduc-
tor. El RC5_4 genera un evento de advertencia "Bobina del OSM aislada" para indicar el estado de bloqueado.
El OSM continúa bloqueado y no puede funcionar hasta que se vuelva a colocar el gancho de activación en la
posición de funcionamiento.
Figura 3
OSM15(25)_Al_1(4). Gancho de apertura mecánica
1.2.1.3. Indicador de posición mecánica
El indicador de posición se encuentra debajo de una cubierta de protección en el fondo del tanque y es clara-
mente visible desde el suelo (Figura 4). El indicador es de color rojo cuando el OSM está cerrado y verde cuando
está abierto.
Figura 4
Indicador de posición
Orificios para ganchos de elevacion
Orificios para puesta a tierra
Orificios para montaje
