Figura 56

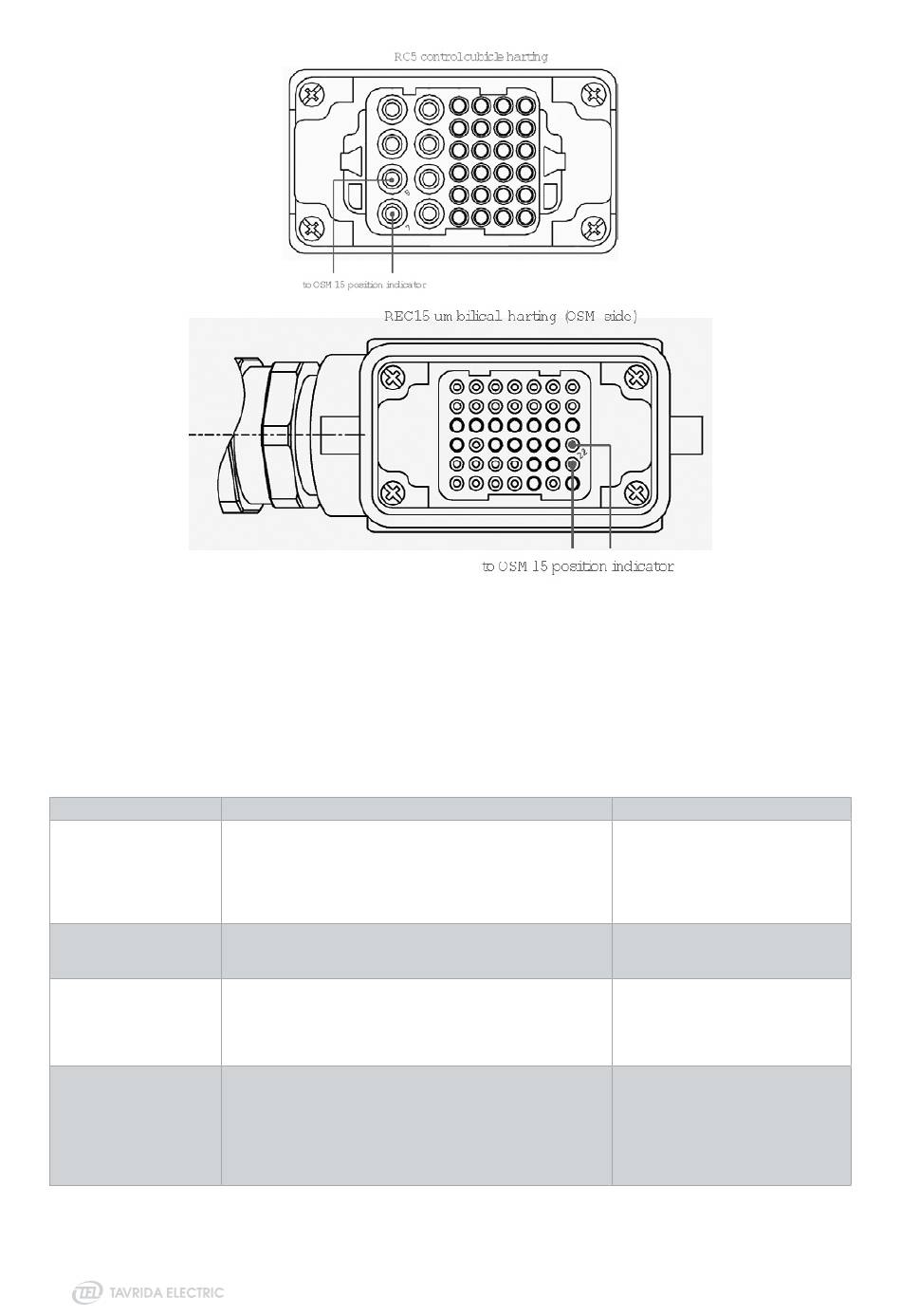

Entradas del indicador de contactos de posición principales del conector para servicio pesado del RC5_4 (imagen superior) y
conector umbilical para servicio pesado del lado del OSM (imagen inferior).
¡ADVERTENCIA!
cocodrilo en miniatura y un cable.
7.2.3.9. Tiempo de cierre excesivo
Causa posible
Cortocircuito/circuito abier-
to en la bobina del OSM
El controlador no está listo
Falla del RCM
Cortocircuito en el cable
que conecta al RCM con el
cable de control
66
Para provocar un cortocircuito en los dos pines de los conectores, utilizar dos pinzas de
Procedimiento de identificación de falla
Verificar si aparecen las leyendas "Cortocircuito en la bobina
del OSM" o "Circuito abierto en la bobina del OSM" junto con
"Tiempo de disparo excesivo".
Verificar que no aparezca la falla "El controlador no está listo".
Esperar 1 minuto y abrir el OSM.
Apagar el RC5_4 y la batería.
Desconectar el enchufe "8" del RCM.
La indicación de posición de los contactos principales se debe
cambiar a "Cerrada".
Si la indicación no cambia a "Cerrada", la falla está en el RCM.
Apagar el RC5_4 y la batería.
Desconectar el cable de control del RC5_4.
Encender el RC5_4 y la batería.
La indicación de posición de los contactos principales se debe
cambiar a "Cerrada".
Si la indicación no cambia a "Cerrada", la falla está en el cable
que conecta al RCM con el cable de control.
Acción correctiva
Reparar primero la falla "Cortocircuito
de la bobina del OSM" (consultar el
punto
7.2.3.11) o "Circuito abierto de la
bobina del OSM" (consultar el punto
7.2.3.10)
Desaparecerá la falla "Tiempo de cierre
excesivo"
Reemplazar el RCM
Reemplazar el RC5_4
