78
4.
Acoplar la varilla (3) en la palanca de transmisión (4) y el
motor.
5.
Colocar el portacarretes (1) en el orificio del tablero de la mesa
y fijarlo con una tuerca y una arandela.
6.
Montar y alinear el soporte de carretes y el brazo desarrol-
lador.
El soporte de carretes y el brazo desarrollador deben estar
uno encima del otro.
6.4.7
Montaje del soporte en el tablero de la mesa con
con sección (bastidor MG 55-3)
Un travesaño (2) soporta el lado derecho del tablero de la
mesa (1) para aumentar su estabilidad.

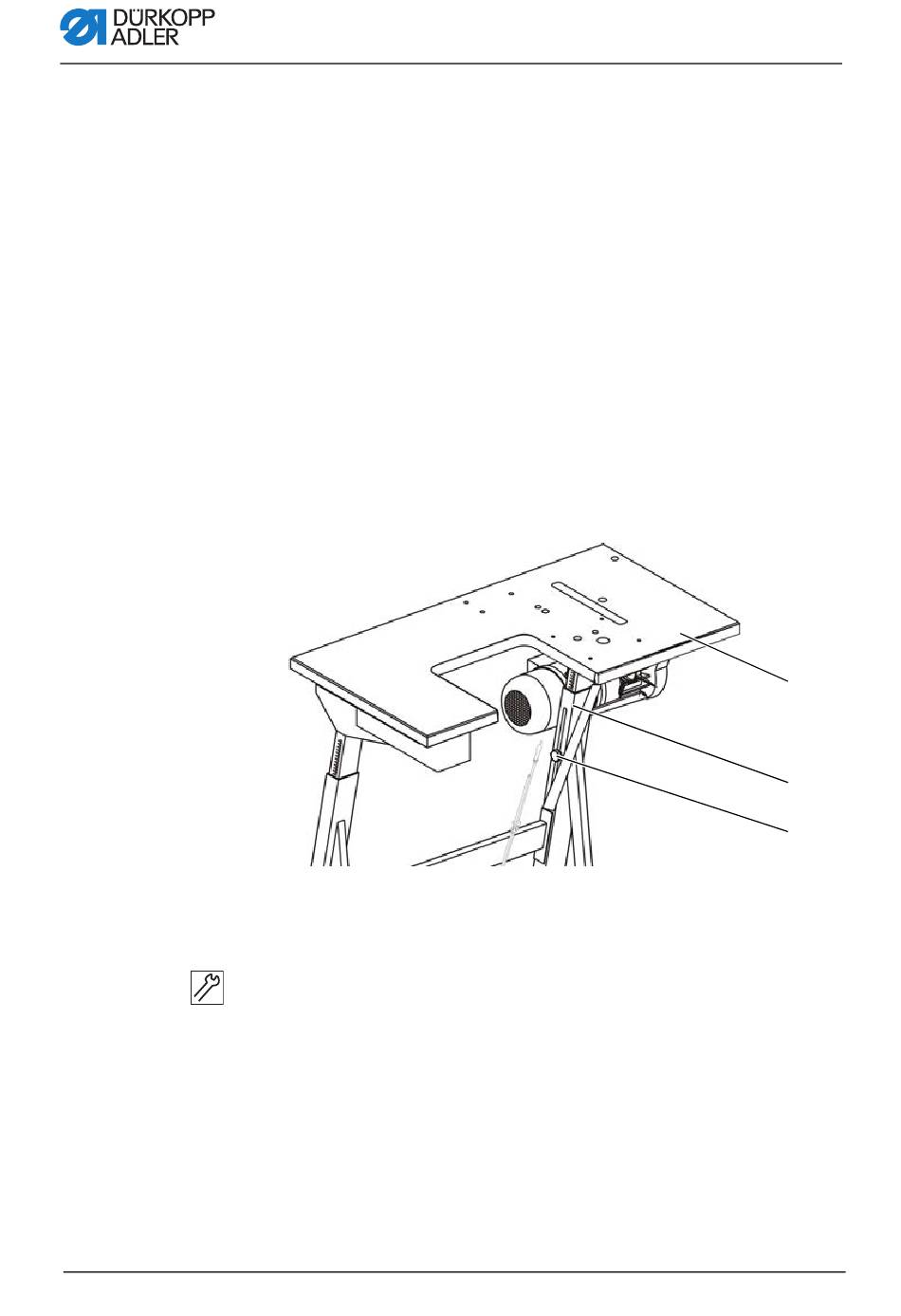

Fig. 42: Montaje de los apoyos en un tablero de mesa con sección
(1) - Lado derecho del tablero de la
mesa
(2) - Travesaño
Cómo completar el soporte:
1.
Fijar el travesaño (2) con el tornillo (3) al bastidor.
2.
Fijar el travesaño (2) con dos tornillos de madera a la parte
inferior del tablero de la mesa.
(3) - Tornillo
Instrucciones de uso 669 - 00.0 - 08/2019
Instalación
①
②
③
