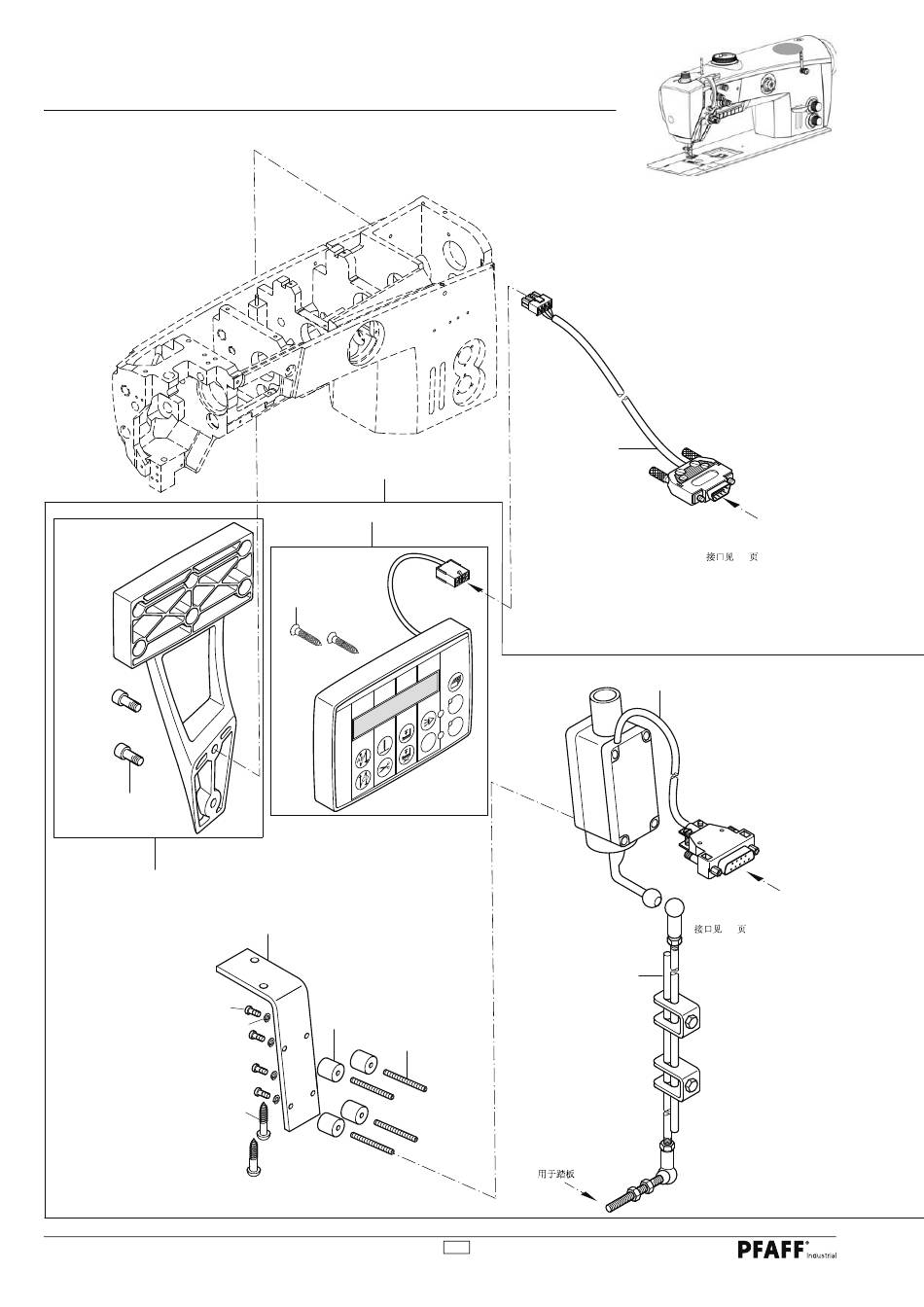

Steuerungspaket PicoDrive mit P45 PD2-L

Control package PicoDrive with P45 PD2-L

5

Paquete de control PicoDrive con P45 PD2-L

.01
控制组件 PicoDrive 带 P45 PD2-L
11-130 227-25 (2x)
74-058 265-91
91-262 385-75/893
11-130 176-25 (4x)
12-499 150-45 (4x)
11-462 253-55 (2x)
48
73-086 006-90
74-064 302-91
96-108 031-38 (2x)
D
C
B
A
+
-
F 1
99-137 196-05 (4x)
11-330 173-15 (4x)
PFAFF 2545/46 BASIC
71-590 007-72
71-590 007-21
T E
P M
71-520 006-01
Zur Tretplatte
For the pedal
Para el pedal
siehe Kapitel 2 Erläuterung der Schlüsselzeichen
see chapter 2 Explanation of key markings
véase el Cap. 2 Explicaciones de los signos clave
见第2章标记说明
X 4
Anschluß siehe Seite 49
For connection see page 49
Para la conexión, véase la páge 49
49
X 3
Anschluß siehe Seite 49
For connection see page 49
Para la conexión, véase la páge 49
49
