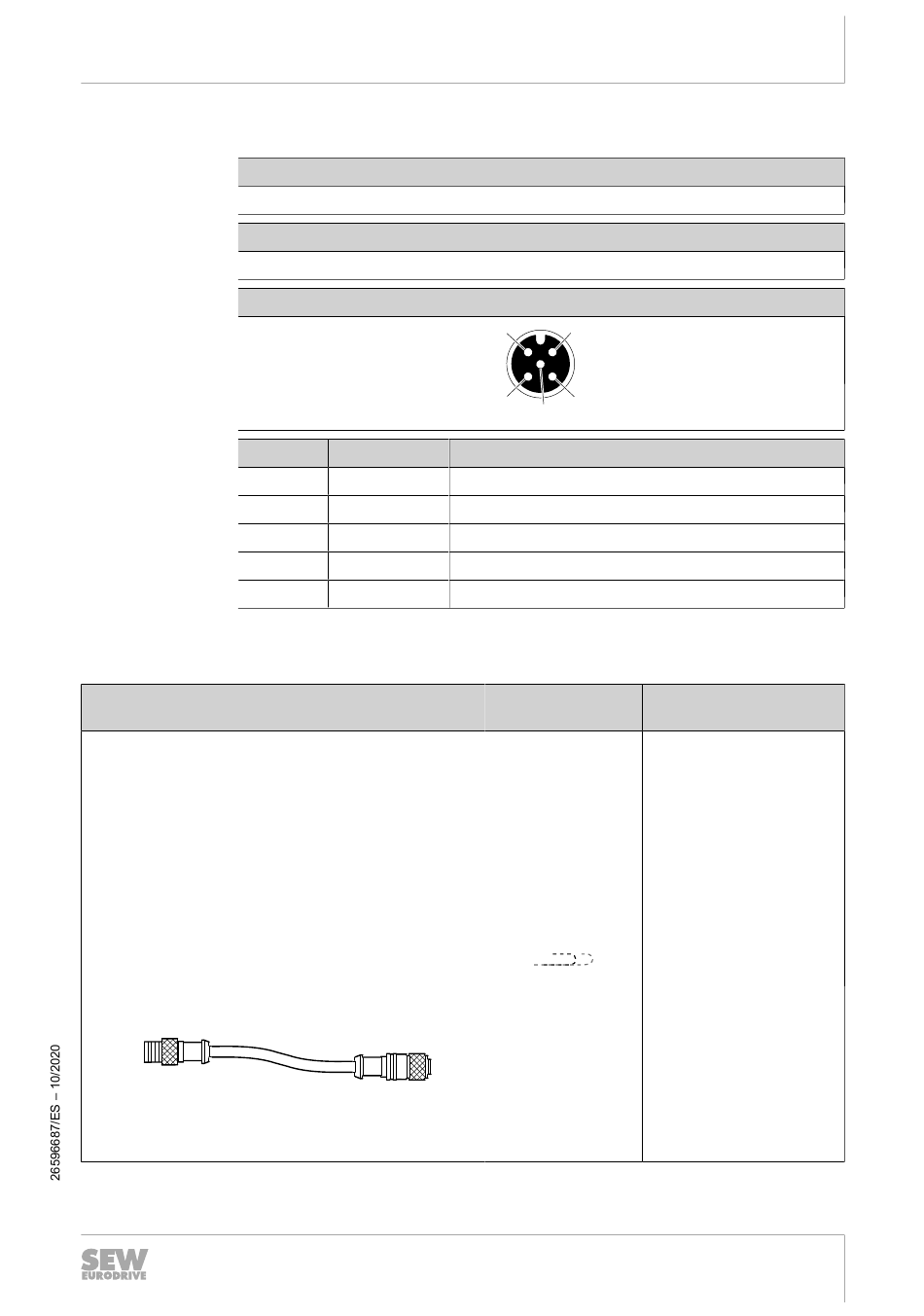

6.12.15 X3211: Encoder lineal
Función
Conexión para encoder de bus CAN
Tipo de conexión
M12, 5 polos, hembra, codificado en A
Esquema de conexiones
N°
1
2
3
4
5
1) Carga de corriente total de la alimentación de encoder de 24 V CC ≤ 400 mA
Cable de conexión
Cable
Longitud 1 m: Ref. de pieza: 13237748
Longitud 1.5 m: Ref. de pieza: 13286293
Longitud 2 m: Ref. de pieza: 13287756
Longitud 2.5 m: Ref. de pieza: 13286307
Longitud 3 m: Ref. de pieza: 13286315
Longitud 4 m: Ref. de pieza: 13286323
Longitud 5 m: Ref. de pieza: 13286331
Longitud 10 m: Ref. de pieza: 13286358
Longitud 15 m: Ref. de pieza: 13286366
Estructura del cable: ((1X2X0.2)+(1X2X0.32)+1X0.32)
M12, macho, codificado en A ↔ M12, hembra, codifica-
do en A
1
4
Nombre Función
CAN_SHLD Apantallado/conexión equipotencial del bus CAN
+24V Salida 24 V CC
GND Potencial de referencia
CAN_H Cable de datos CAN (alto)
CAN_L Cable de datos CAN (bajo)
Longitud/tipo de
Instrucciones de funcionamiento – MOVIPRO
Instalación eléctrica
Conexiones eléctricas
2
3
5
1)
Componente
tendido
Sick DME4000,
Longitud fija
WCS3(B)-LS410
®
PHC2.A-A..M1-E45C-C5
6
TR CE58M,
TR LE200,
