Vista general de la unidad
3.4
Vista general de la unidad
18
Instrucciones de funcionamiento – MOVIPRO

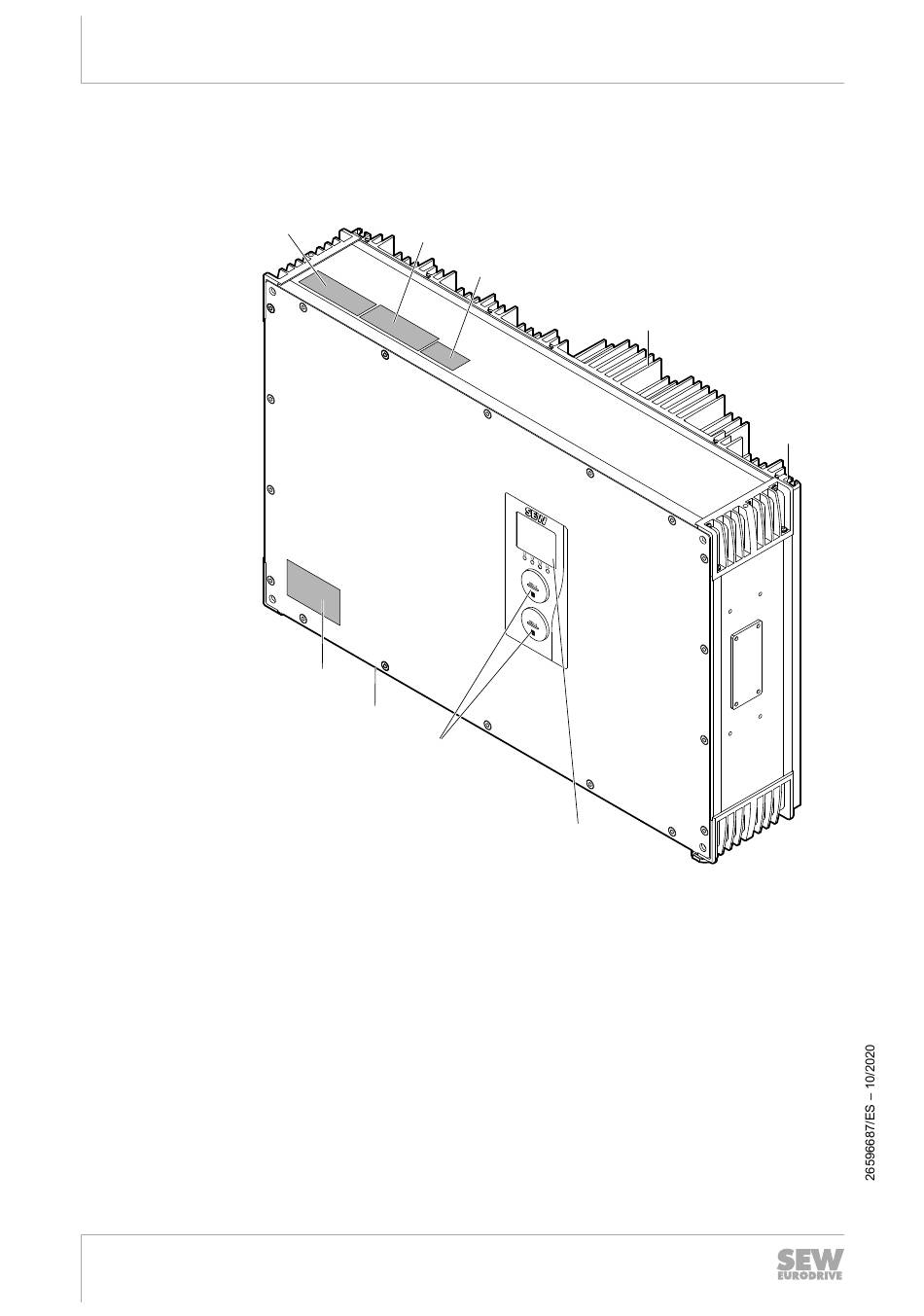

La siguiente imagen ofrece una vista general ejemplar sobre los componentes de la
unidad más importantes y la posición de las placas en la unidad:
[1]
[9]
[8]
[1]
Placa de características principal
[2]
Placa de características módulos
funcionales
[3]
Placa de dirección MAC
[4]
Aletas de refrigeración
[5]
Perfil de ranuras en T
®
PHC2.A-A..M1-E45C-C5
[2]
[3]
[7]
[6]
[6]
Indicador de estado
[7]
Interfaces de servicio Ethernet
[8]
Regleta de conexión
[9]
Placa de la regleta de conexión
[4]
[5]
33336936971
