DIRIS A20 - RS485 - JBUS/MODBUS DIRIS A20 - RS485 - JBUS/MODBUS
OperaçÕeS prelIMINareS
Nota:
Para a segurança do pessoal e do material, convém
inteirar-se bem do conteúdo deste manual antes da
colocação em serviço.
Na altura da recepção da encomenda do DIRIS A20,
é necessário verificar os seguintes pontos:
INfOrMaçÕeS GeraIS
Funções
O módulo opção Comunicação IP deve estar asso-
ciado aos DIRIS A2 (ref. 48250A20, 48250200,
48250A20UL). Coloca à sua disposição uma ligação
de série RS485 (2 ou 3 fios) em protocolo JBUS/
MODBUS que permite a exploração do DIRIS A20 a
®
partir de um PC ou de um API.
CLP's
Outros sistemas
CLP's
Outros sistemas
Recomendações:
É necessário utilizar um par torcido blindado tipo
LIYCY. Num ambiente perturbado ou numa rede
importante em comprimento e em número de Diris,
convém utilizar um par torcido blindado com uma
blindagem geral tipo LIYCY-CY.
Se a distância de 1200 m e/ou o número de 31 DIRIS são
ultrapassados, é necessário ligar um repetidor (1 via)
ou um amplificador (4 vias) para permitir uma ligação
suplementar de DIRIS A20 em mais de 1200 m. Para
136 DIRIS A20 - Réf. : 536 085 C
® ®
• o estado da embalagem;
• se o produto não foi danificado durante o transporte;
• se a referência do Aparelho está acordo com a sua
encomenda;
• dentro da embalagem encontra-se realmente o
produto e um manual de utilização.

Generalidades

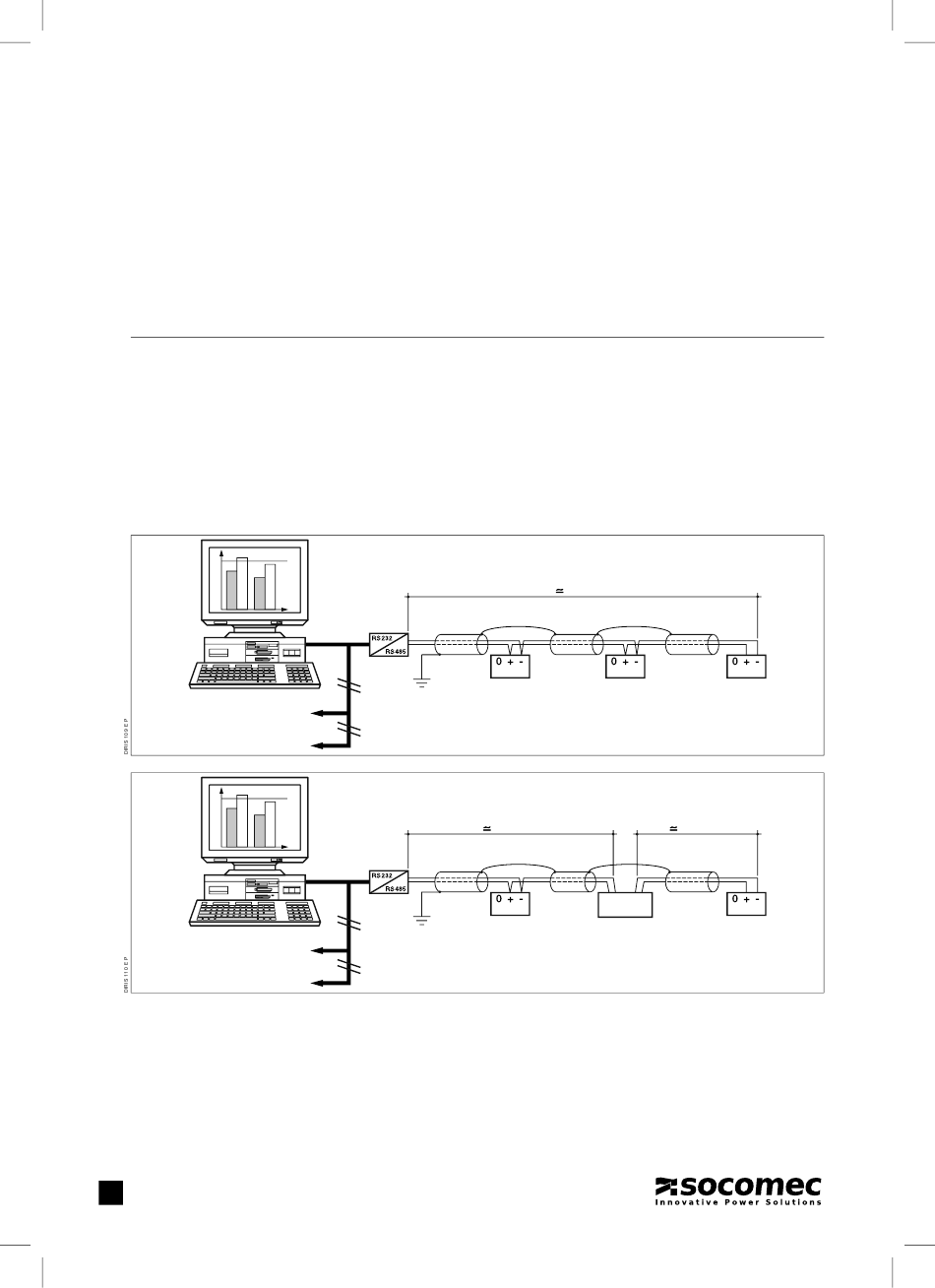

Numa configuração padrão, uma ligação RS 485 per-
mite colocar em ligação 31 DIRIS A20 o COUNTIS Ci
com um PC ou um autómato a uma distância de 1500
metros a partir do protocolo JBUS/MODBUS
R = 120
N 1
1200 M
R = 120
N 1
mais informações sobre a metodologia de ligação é
favor consultar-nos.
Nota:
Nas 2 extremidades da ligação, é indispensável fixar
uma resistência de 120 ohms que se encontra no
módulo.
Outras soluções existentes (modem, TCP-IP, fibra
óptica...).
É favor consultar-nos.
1200 M
N 2 N n
R = 120
1200 M
0+- -+0
repetidore N n
R = 120
RS485
.
®
