2.1

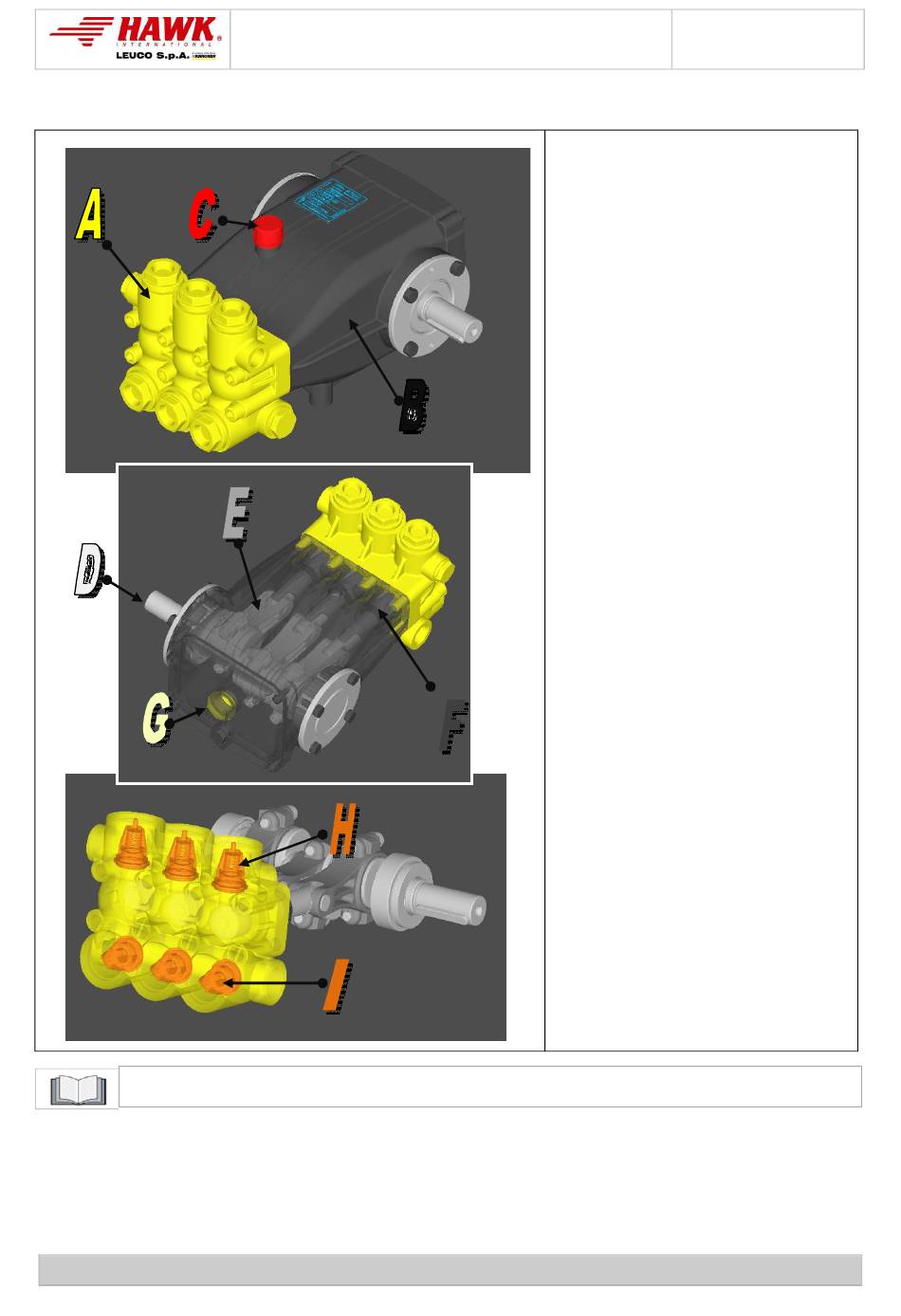

Componentes principales
Los dibujos de despiece adjuntos a este manual contienen más detalles sobre los componentes.
La acción de bombeo es realizada por una serie de pistones conectados por bielas al eje de transmisión del movimiento. Los
pistones, durante el movimiento, se deslizan axialmente dentro del cabezal, donde los conductos de aspiración e impulsión están
equipados con válvulas que permiten que el líquido pase en una sola dirección.
Este manual es propiedad del fabricante. Prohibida su reproducción en cualquier forma, total o parcial.
Manual de instrucciones
Bombas de pistones de alta presión - serie KR-KR ES
Cód. doc. M.I.KR-KR ES
A.
CABEZAL
B.
CUERPO DE LA BOMBA
C.
TAPÓN DE NIVEL DE ACEITE
D. EJE EXCÉNTRICO
E.
BIELA
F.
PISTÓN (componentes relativos)
G. INDICADOR DE NIVEL DE ACEITE
H. VÁLVULA DE IMPULSIÓN
I.
VÁLVULA DE ASPIRACIÓN
Rev. 1
Pág. 7 de 27
