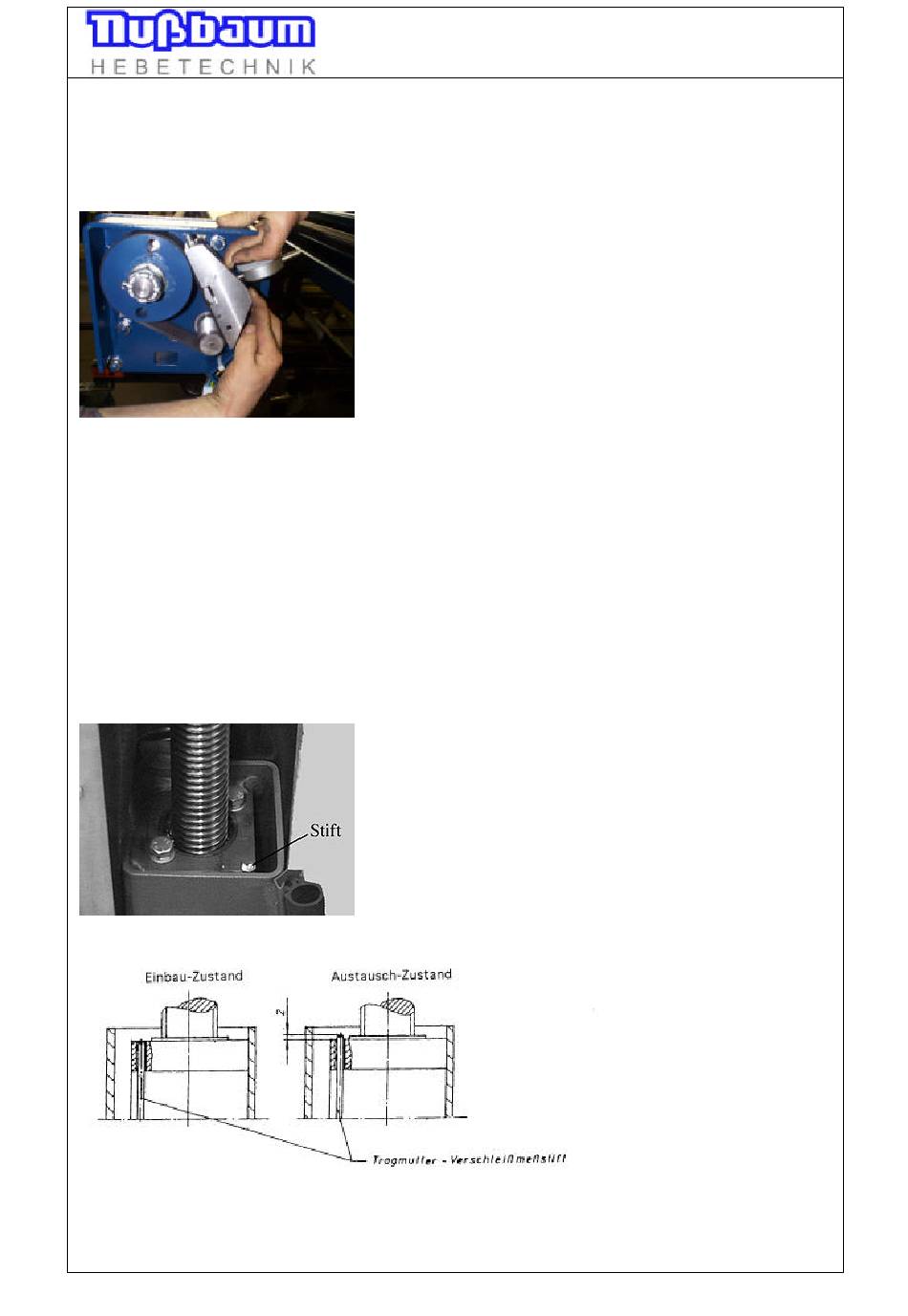

• Colocar el intrumento de medición en la correa polyflex como se puede ver en fig. 8
y 9.
• Si la correa está bien tensada, el reloj de medición dará solamente una vuelta (1
mm) como mínimo y una vuelta y media (1,5 mm) como máximo.
• Reponer los tornillos de fijación en su posición de origen.
6.3 Revisión / cambio de la tuerca portante y tuerca de seguridad
• Verificación visual del estado de desgaste: Para verificar el estado de desgaste de la
tuerca portante quitar las tapas de los tornillos sin fin (fig. 3, Pos.b). Hay un perno
incorporado en la plancha portante superior del carrito que mide el desgaste de la
tuerca portante (ver fig. 10). Este perno debe estar al mismo nivel del borde superior
de la plancha (ver fig. Bild 11, estado nuevo). Si el perno supera el borde superior
por 2 mm (ver fig. 11, estado de cambio) hay que cambiar tanto la tuerca portante
como la tuerca de seguridad.
Einbau – Zustand:
Austausch – Zustand:
Tragmutter – Verschleißstift:
Instrucciónes de uso y Documentación
Fig. 9: Poner el instrumento de medición en la correa
Fig.10: Perno de tuerca portante
Estado nuevo
Estado de cambio
Perno de indicación de desgaste (tuerca portante)
- 18 -
2.30 SL E
Fig. 11: Tuerca portante
con indicación de
desgaste
