Kits de montaje con brida

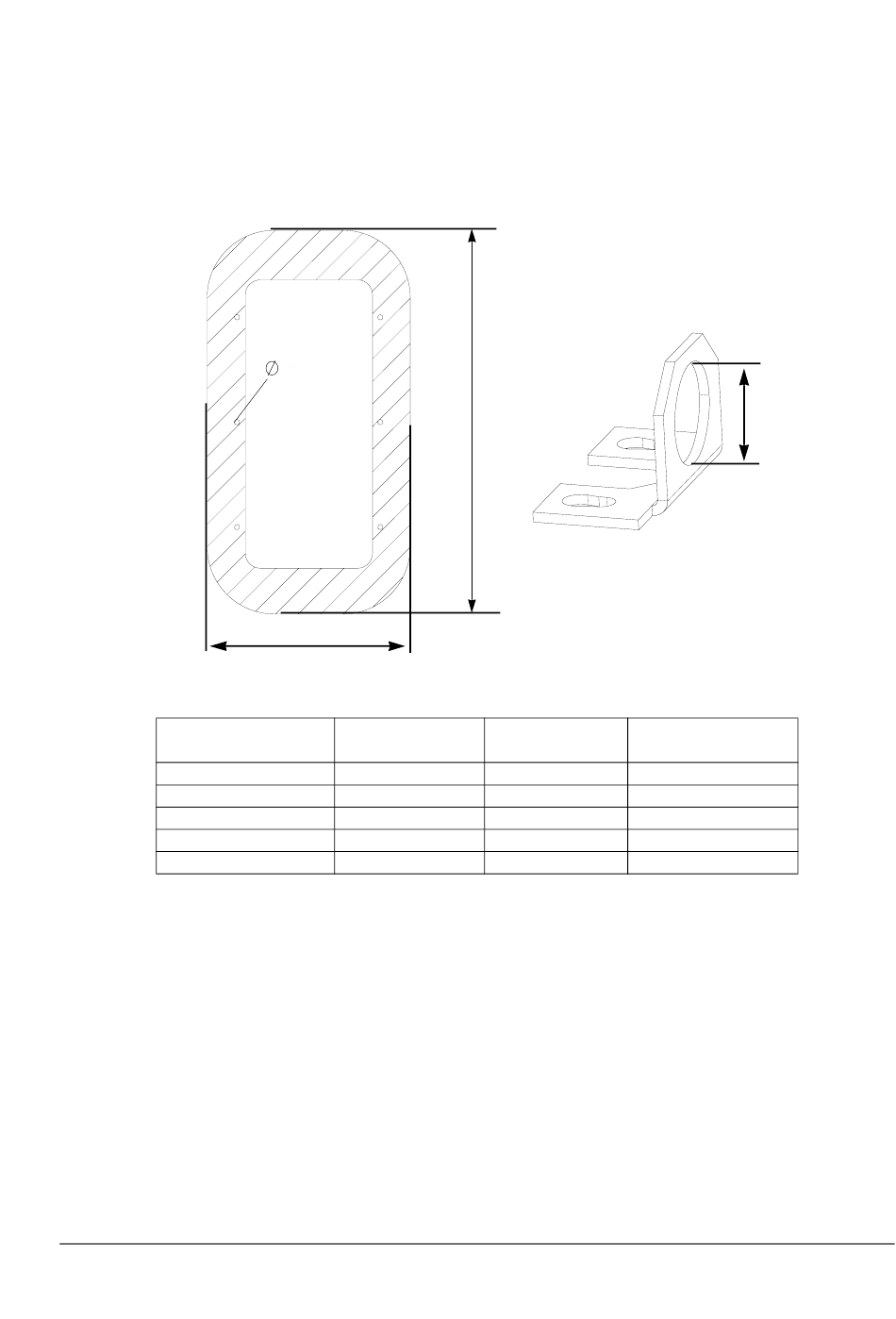

Dimensiones del kit de montaje con brida:
Bastidor
7 [0,276]
W
Altura
mm [in]
R2 476,5 [18,76]
R3 530,5 [20,89]
R4 595,95 [23,46]
R5 700 [27,56]
R6 786 [30,94]
Cáncamo de elevación
H
Anchura
mm [in]
235,5 [9,27]
245,5 [9,67]
373,6 [14,71]
398,8 [15,70]
433,4 [17,06]
D
Profundidad
mm [in]
25 [0,984]
25 [0,984]
25 [0,984]
25 [0,984]
25 [0,984]
Dibujos de dimensiones
