4.20 Sustitución de la resistencia de drenaje de frenos para el PMC large
Ubicación

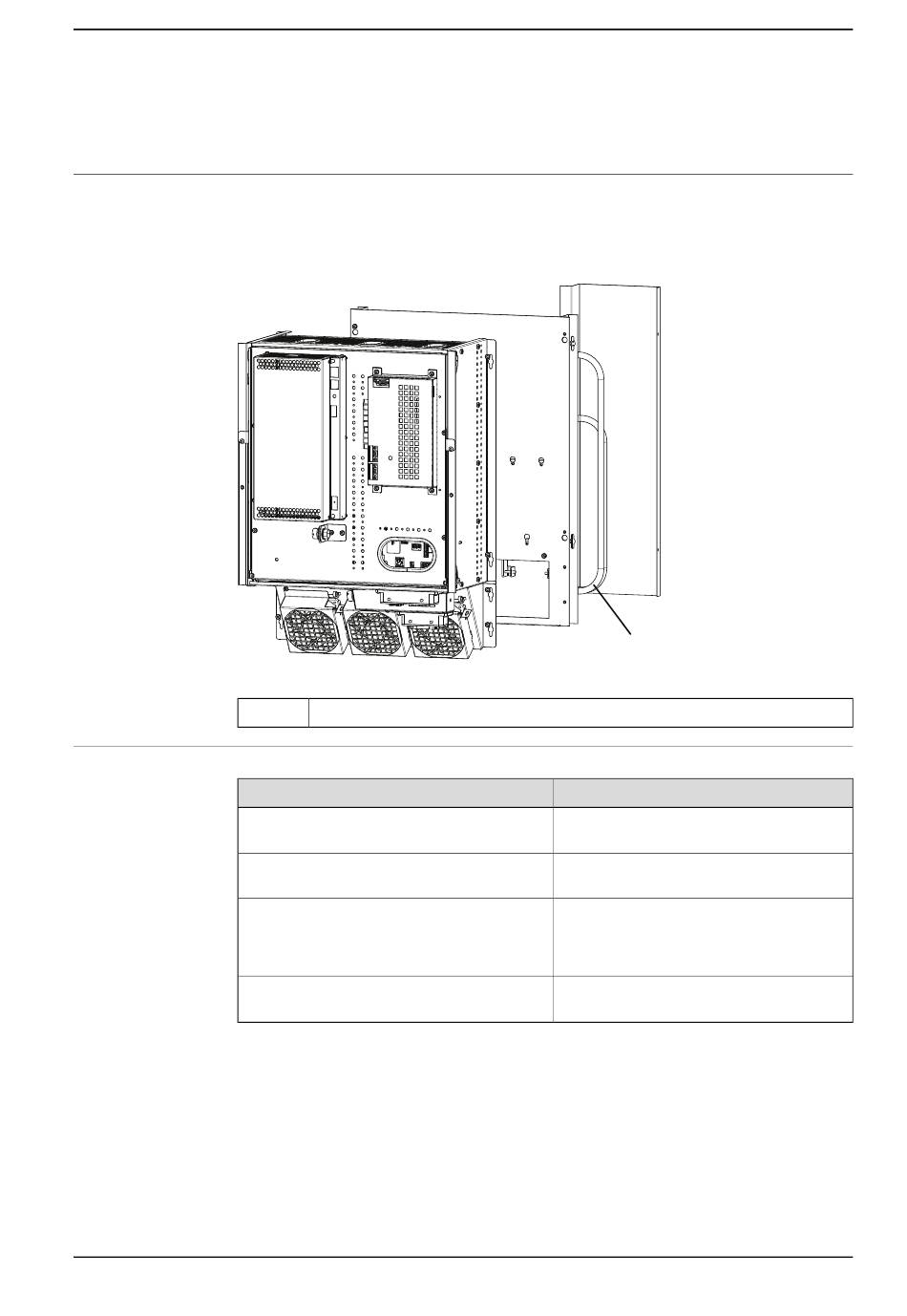

La figura siguiente muestra la ubicación de la resistencia de drenaje de frenos en
el PMC large. La resistencia de drenaje de frenos está situada en el canal del aire
detrás del Drive Module.
xx1100000523
A
Equipo necesario
Equipo
Resistencia de drenaje de frenos
Conjunto de herramientas estándar
Es posible que se requieran otras herramien-
tas y otros procedimientos. Consulte las refe-
rencias a estos procedimientos en las siguien-
tes instrucciones detalladas.
Diagrama de circuitos
Manual del producto - IRC5 Panel Mounted Controller
3HAC047137-005 Revisión: J
4.20 Sustitución de la resistencia de drenaje de frenos para el PMC large
Resistencia de drenaje de frenos
© Copyright 2007-2018 ABB. Reservados todos los derechos.
4 Reparación
A
Nota
Consulte Piezas del Drive Module para PMC
large en la página 247.
El contenido se define en la sección Conjun-
to de herramientas estándar.
En estos procedimientos se incluyen refe-
rencias a las herramientas necesarias.
Consulte Diagramas de circuitos en la pági-
na 263.
Continúa en la página siguiente
