3.2. Montaggio e collegamenti

3.2.1. Montaggio dell'unità WIND (WIND-a) S400
L'unità WIND deve essere montata in una posizione ben visibile e protetta da
qualsiasi rischio di urto. Posizionarla a più di 10 cm di distanza da una bussola ed a
più di 50 cm di distanza da antenne radio o radar, lontana da motori, luci
fluorescenti, alternatori e trasmettitori radio o radar. Deve essere accessibile dal
retro; profondità minima della parete della cabina: 50 mm. Il pannello posteriore
dell'unità deve essere protetto dall'umidità. La superficie di montaggio deve essere
piana e di spessore inferiore ai 20 mm.
Praticare un foro di diametro 50 mm nella posizione prescelta
Svitare il dato presente sul retro dell'unità
Rimuovere la protezione adesiva intorno all'unità
Inserire e posizionare l'unità nel foro di montaggio
Riavvitare il dado

3.2.2 . Descrizione dei collegamenti elettrici

3.2.2.1. Collegamento bus
Il collegamento bus è garantito da un cavo schermato a 7 fili, ripartiti come segue:
Rosso +12V DC
Nero GND/NMEA-(ingresso e uscita)
Arancio bus
Giallo ingresso NMEA (+)
Bianco uscita NMEA (+)
Verde Segnale acustico e luce esterna
Blu NC

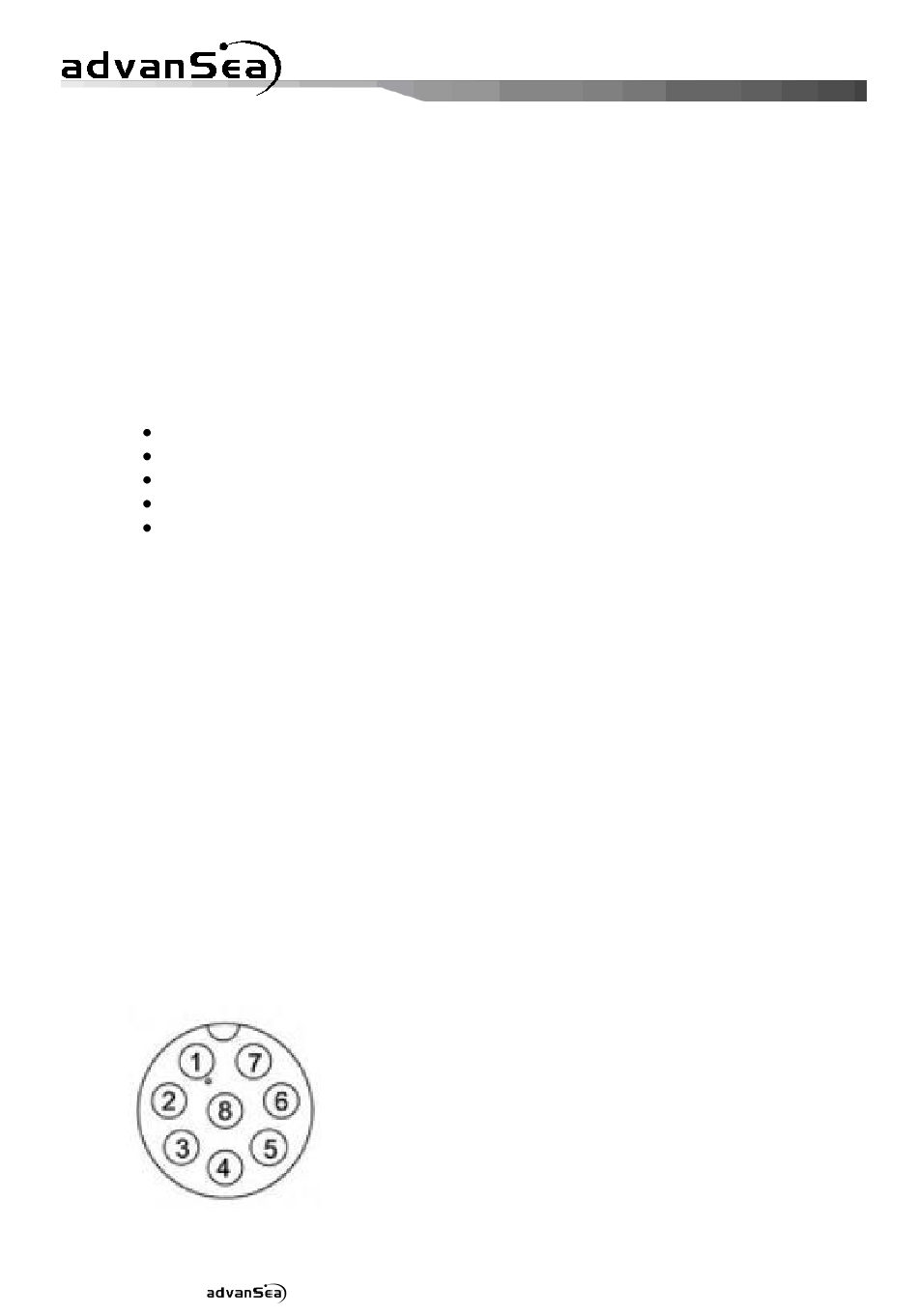

3.2.2.2. Collegamento segnavento-anemometro
Il collegamento con il sensore segnavento-anemometro è garantito da un cavo
schermato dotato di un connettore a 8 pin con fissaggio a baionetta.
Pin di collegamento:
1: Nudo
2: Rosso
3: Marrone
4: Bianco
5: NC
6: Verde
7: NC
8: NC
Manuel d'installation et d'utilisation Série S400
Massa
+12V DC
Segnavento
NC
Anemometro
