El kit Ø60/100 puede ser montado con salida posterior, lateral derecha, lateral izquierda y
anterior.
Alargadores para el kit horizontal (Fig. 1-11). El kit horizontal de aspiración-descarga Ø
60/100 puede ser prolongado como máximo 12,9 m (distancia horizontal), incluido el terminal
con rejilla y excluido el codo concéntrico de salida de la caldera. Esta configuración
corresponde a un factor de resistencia igual a 100. En estos casos es necesario adquirir los
alargadores correspondientes.
Nota: durante la instalación de los conductos es necesario montar, cada 3 metros, una
abrazadera con tacos para asegurarlos bien.

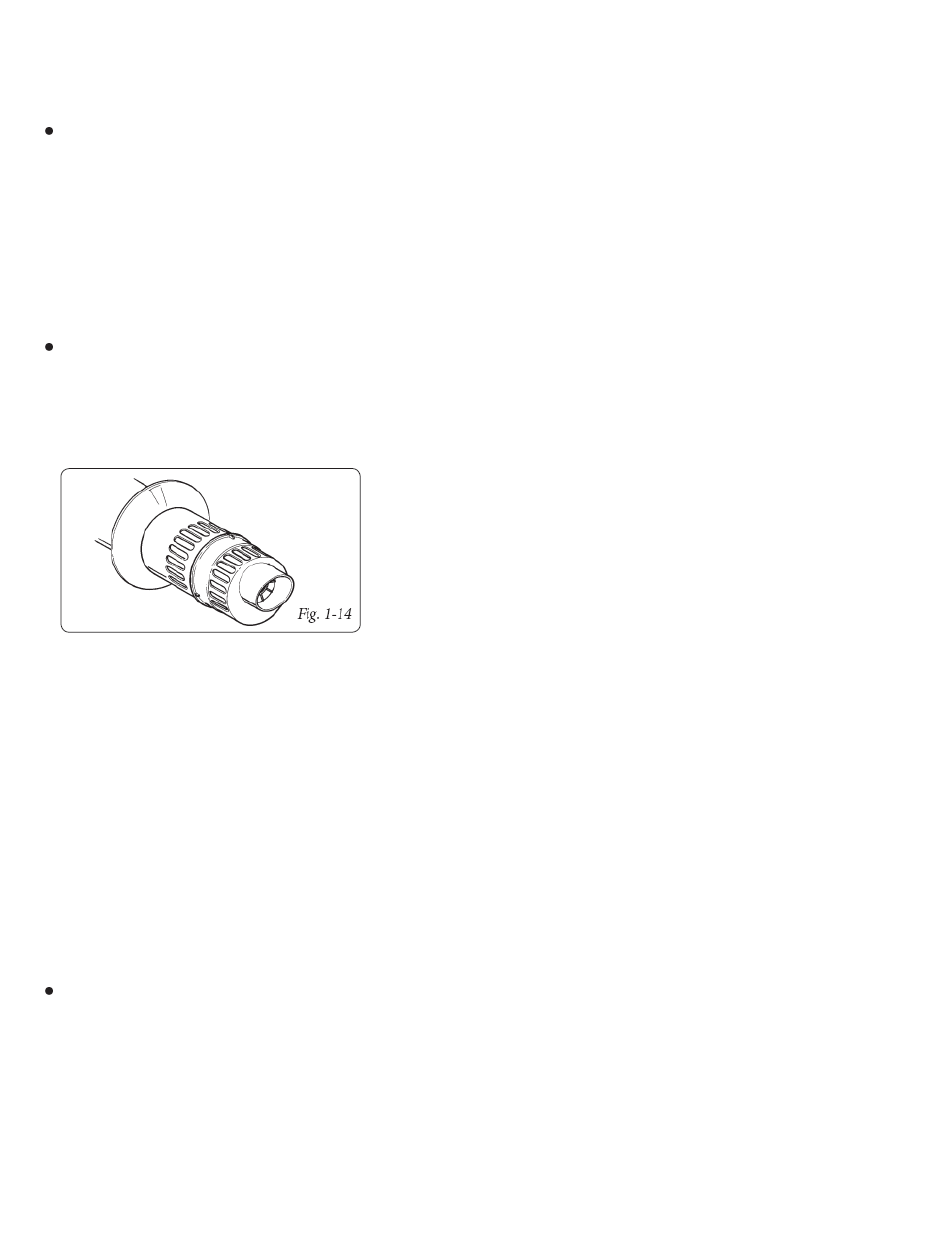

Rejilla externa (1-14). El terminal de aspiración/descarga Ø60/100, si está instalado
correctamente, se encuentra al exterior del edificio de manera agradable. Asegúrense que la
anilla de silicona para el taponamiento externo sea correctamente adosado al muro externo.
Kit vertical con teja de aluminio Ø60/100.
Montaje del kit (Fig. 1-12): Instalar el collarín concéntrico (2) en el agujero central de la
caldera, interponiendo la junta (1) (que no necesita de lubricación) posicionándola con los
salientes circulares hacia abajo, en contacto con el collarín de la caldera y fijar con los
tornillos del kit.
Instalación de la falsa teja de aluminio: sustituya las tejas por la placa de aluminio (4)
perfilándola de manera que el agua de lluvia escurra bien. Coloque en la teja de aluminio la
semiesfera hueca fija (6) e introduzca el tubo de aspiración-descarga (5). Montar el terminal
concéntrico Ø 60/100 acoplando su lado macho (5) (liso), en el collarín (2) apretándolo hasta
el fondo, sin olvidarse de colocar antes la anilla (3), de esta forma se conseguirá la unión
estanca de los elementos del kit.
Acoplamiento entre alargadores de tubos y codos concéntricos. Para acoplar posibles
alargadores con otros elementos de la aspiración de aire/evacuación de humos realice las
siguientes operaciones: montar el tubo concéntrico o el codo concéntrico acoplando su lado
macho (liso) con el lado hembra (con juntas de labio) del elemento previamente instalado,
apretándolo hasta el fondo, de esta forma se conseguirá la unión estanca de todos los
elementos.
GREMISAT_MU_23012012_Rev 1
Nota: por motivos de seguridad, se recomienda no
obstruir, ni siquiera provisionalmente, el terminal de
aspiración/descarga de la caldera.
17
