Panel principal del bipedestador
supino pequeño (E420)
Ajuste del panel principal:
La manivela (A) controla la altura de
transferencia y el ángulo de inclinación
del panel principal. Al girar la manivela, el
panel comenzará a inclinarse. Siga girando
la manivela hasta que se alcance el ángulo
deseado (consulte la Figura 9a).
El ángulo de inclinación se indica en la
etiqueta del ángulo del panel. Esta puede
usarse para registrar el ajuste de ángulo
correcto para cada usuario.
Montaje de controles laterales:
Los controles laterales (B) se envían
desmontados. Siga las instrucciones que
hay a continuación para montarlos.
1. Quite el pomo giratorio y la arandela de
plástico, dejando la arandela de goma
en el control lateral.
2. Deslice el perno del control lateral a
través de la ranura del panel.
3. Vuelva a colocar el pomo giratorio (C) y
la arandela de plástico de la parte trasera
atornillable del panel y apriete bien el
pomo giratorio (C) (consulte la Figura 9b).
Ajuste de los controles laterales y
las correas:
Todos los controles laterales y las correas
pueden ajustarse tanto hacia fuera como
hacia dentro o hacia arriba y abajo. Para
ajustarlos hacia dentro o hacia fuera, afloje
los pomos giratorios correspondientes, deslice
el control lateral o la correa hasta la posición
deseada y apriete bien los pomos giratorios.
Para ajustarlos hacia arriba o hacia abajo
o para quitar completamente un control
lateral o una correa, afloje los pomos
giratorios completamente y quite el control
lateral o la correa. A continuación, el control
lateral o la correa podrá moverse a un
conjunto diferente de ranuras. Después,
deberán apretarse bien los pomos giratorios.
Etiqueta
del ángulo
del panel

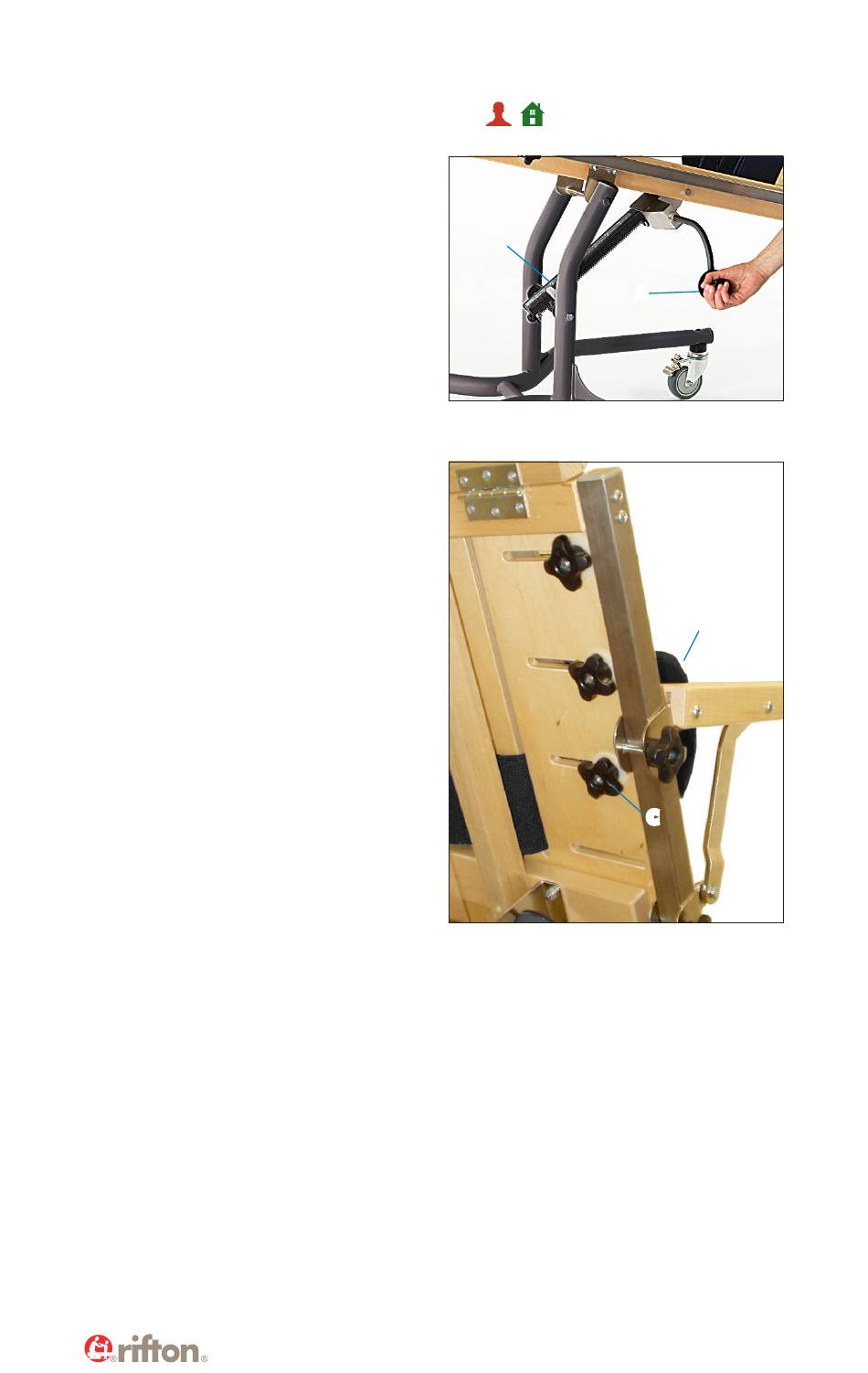

Figura 9a
Figura 9b
