4.3 Функционирование
MOBILE TEST BENCH
ОБОЗНАЧЕНИЯ
S1–S9 Краны включения
P Наконечник для соединения, ном. диаметр 7,2, для
in
подачи сжатого воздуха
Беспрепятственная подача
Поддержание давления
Закрыто

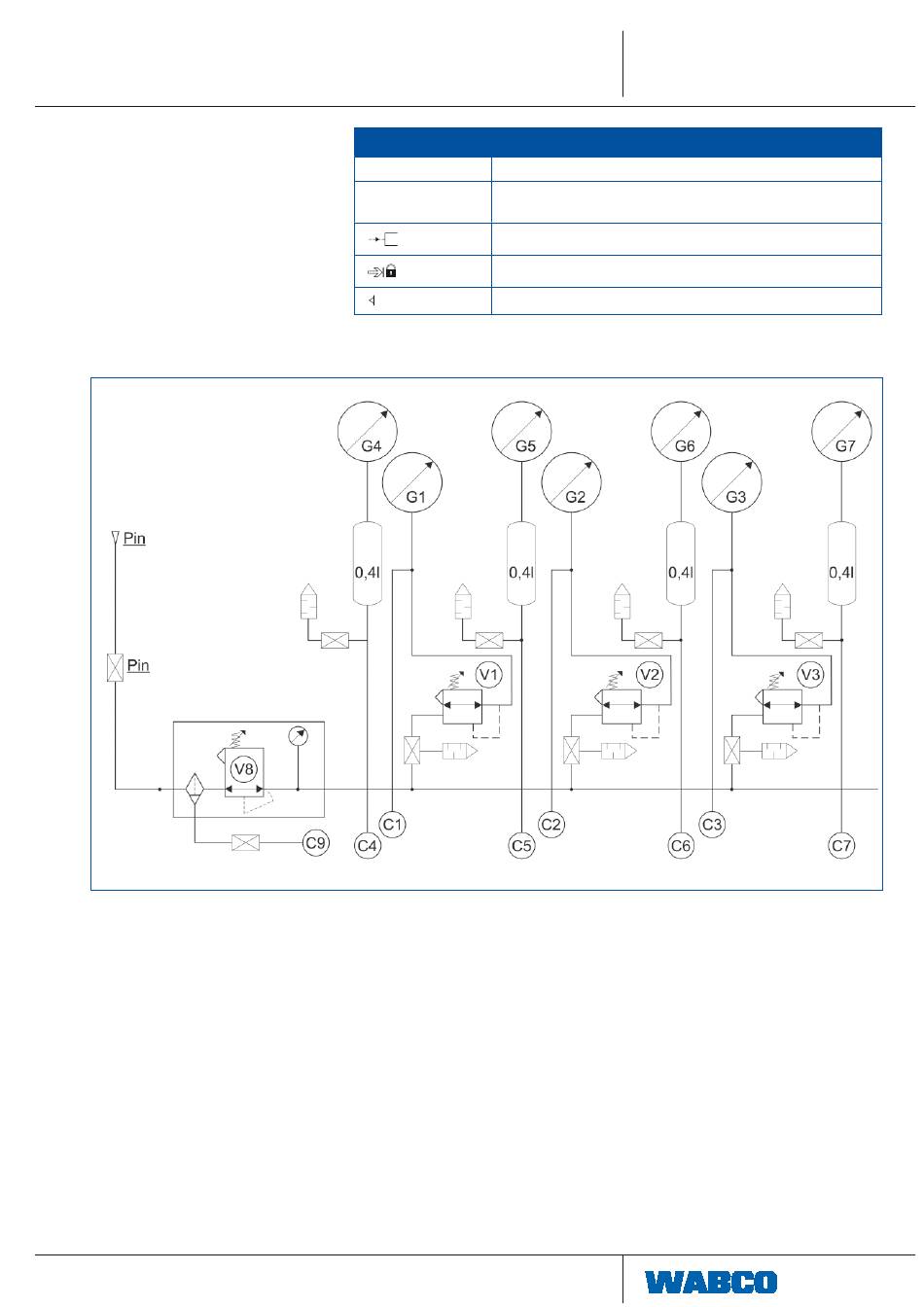

Рис.: Схема соединения
Портативная испытательная установка разделена на четыре зоны,
рассмотренные далее:
Зона С "Подача"
Зона С "Подача" предусмотрена для подачи сжатого воздуха в портативную
испытательную установку из компрессорной установки мастерской.
– Для этого необходимо подсоединить муфту синего подводящего шланга
к разъему P портативной испытательной установки.
in
– Убедитесь, что кран включения S8 находится в положении "ноль".
– Теперь подсоедините синий подводящий шланг к компрессорной
установке мастерской.
– Далее вентилем точной регулировки V8 можно отрегулировать
давление, с помощью которого будет выполняться испытание.
