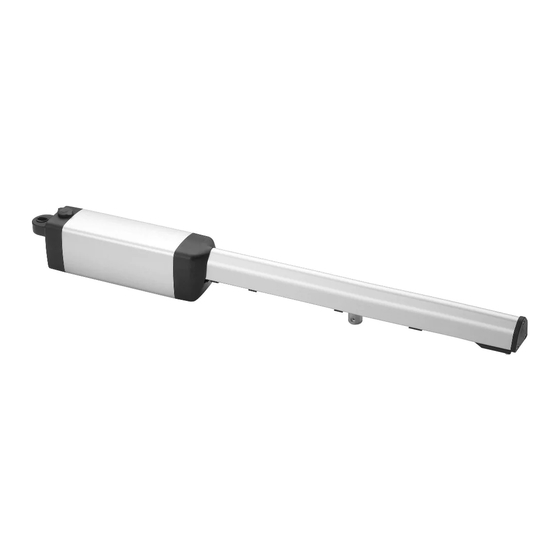

BFT PHOBOS N Instrucciones De Instalación
Automatizaciones a piston para portones con batiente
Ocultar thumbs
Ver también para PHOBOS N:
- Instrucciones de uso (29 páginas) ,
- Instrucciones de instalación (25 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
AUTOMAZIONI A PISTONE PER CANCELLI A BATTENTE
PISTON AUTOMATIONS FOR SWINg gATES
AUTOMATIONS A PISTON POUR PORTAILS BATTANTS
HYDRAULISCHER DREHTORANTRIEB
AUTOMATIZACIONES A PISTON PARA PORTONES CON BATIENTE
AUTOMATISERINgSSYSTEMEN MET ZUIgER VOOR VLEUgELPOORTEN
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur! Achtung! Bitte lesen Sie
aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen"tigre aan de binnenkant zorgvuldig!
Publicidad
Tabla de contenido
Manuales relacionados para BFT PHOBOS N
Resumen de contenidos para BFT PHOBOS N
- Página 1 AUTOMAZIONI A PISTONE PER CANCELLI A BATTENTE PISTON AUTOMATIONS FOR SWINg gATES AUTOMATIONS A PISTON POUR PORTAILS BATTANTS HYDRAULISCHER DREHTORANTRIEB AUTOMATIZACIONES A PISTON PARA PORTONES CON BATIENTE AUTOMATISERINgSSYSTEMEN MET ZUIgER VOOR VLEUgELPOORTEN Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“...
- Página 2 VORBEREITUNG DER LEITUNGEN, DISPOSICIÓN DE TUBOS, VOORBEREIDING LEIDINGEN. SCHEMA D’INSTALLAZIONE. INSTALLATION DIAGRAM. SCHÉMA D’INSTALLATION. INSTALLATIONSSCHEMA. ESQUEMA DE INSTALACIÓN. INSTALLATIESCHEMA. D = MAX 1800mm (Phobos N) D = MAX 5000mm (Phobos NL) Phobos N Phobos NL (~ 1250 N) (~ 2500 N)
- Página 3 MAXIMUM. MAX. NEIGUNG. INCLINACIÓN MÁXIMA. PILIER. BEFESTIGUNG DES MOTORS AUF VERANKERUNG AM PFEILER. MAXIMUM HELLING. FIJACIÓN MOTOR EN ANCLAJE AL PILAR. BEVESTIGING MOTOR OP VERANKERING MET PIJLER. + 60 mm - 60 mm D1 M12 PHOBOS N - PHOBOS NL...
- Página 4 REGOLAZIONE FINECORSA DI APERTURA, OPENING LIMIT DEVICE ADJUSTMENT, RÉGLAGE DE LA FIN DE COURSE D’OUVERTURE , EINSTELLUNG DES ÖFFNUNGS-ENDSCHALTERS, REGULACIÓN DEL FIN DE CARRERA DE APERTURA, AFSTELLING EINDAANSLAG OPENING. PHOBOS N PHOBOS N L APRI OPEN OUVRE SCHLIESSEN ABRIR OPENEN PHOBOS N - PHOBOS NL -...
- Página 5 825 Phobos N 943 Phobos NL Cu MAX 365 mm Phobos N Cu MAX 481 mm Phobos NL 72,5 mm Phobos N 108 mm Phobos NL Destra/Right/Droite Sinistra/Left/Gauche Rechts/Derecha Links/Izquierda Direita Esquerda PHOBOS N - PHOBOS NL...
-
Página 6: Advertencias Generales
• La instalación debe realizarse utilizando dispositivos de seguridad y mandos conformes a la EN 12978. PHOBOS N - PHOBOS NL -... -
Página 7: Cómo Interpretar La Tabla De Las Medidas De Instalación
La tabla se ha elaborado para una cancela mediana de 40 mm (PHOBOS tipo residencial. El motorreductor mantiene el bloqueo de cierre y apertura NL), 20 mm (PHOBOS N) de espesor. Hay que controlar siempre que no se sin necesidad de electrocerradura en hojas con una longitud máxima de 3 produzcan colisiones entre la cancela y el servomotor. - Página 8 MANUAL DE USO: MANIOBRA DE EMERGENCIA / GEBRUIKERSHANDLEIDING: NOODMANOEUVRE FIG. Y Senza Elettroserratura, Without electric lock, Sans serrure électrique, Ohne Elektroschloß, Sin electrocerradura, Zonder elektrische sluiting. Con Elettroserratura, With electric lock, Avec serrure électrique, Mit Elektroschloß, Con electrocerradura, Met elektrische sluiting. PHOBOS N - PHOBOS NL -...
-
Página 9: Seguridad General
22 - PHOBOS N - PHOBOS NL...
