2.1 Información sobre el documento
Este documento contiene información importante sobre la
instalación de su producto Raymarine.
Incluye información que le ayudará a:
• planificar la instalación y asegurarse de que cuenta con todo
el equipo necesario;
• instalar y conectar su producto como parte de un sistema
electrónico marino más amplio;
• solucionar problemas y obtener asistencia técnica si la
necesita.
La documentación de este y otros productos Raymarine se
encuentra disponible en formato PDF en www.raymarine.com.

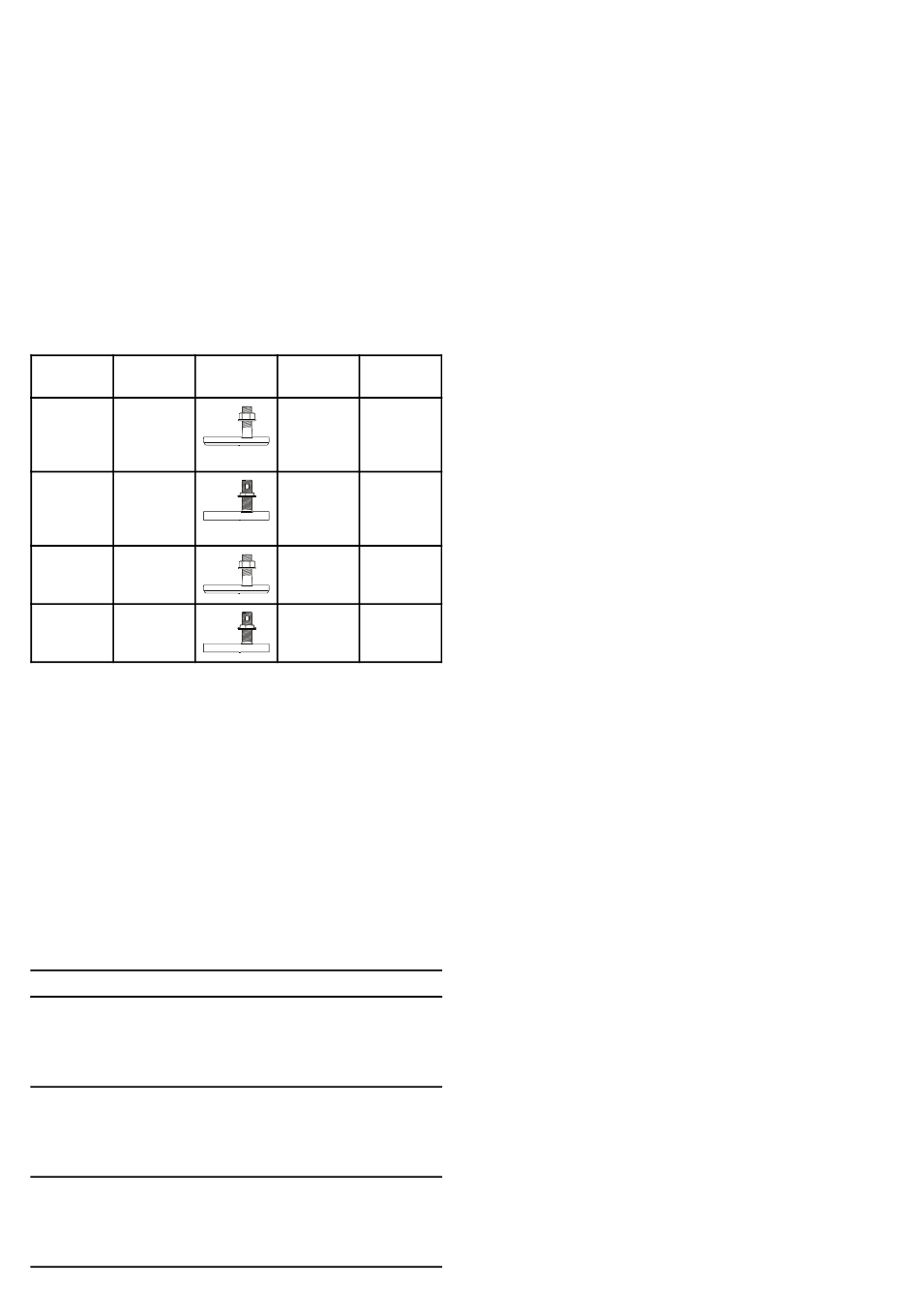

Transductores DownVision
Tiene a su disposición los siguientes transductores DownVision
Thru-Hull
Descrip-
Código ción
A80278 Transductor
CPT-70
Dragonfly
DownVision
A80279 Transductor
CPT-80
Dragonfly
DownVision
A80277 Transductor
DownVision
CPT-110
A80271 Transductor
DownVision
CPT-120
• CPT-80 y CPT-120 (bronce) — los transductores de bronce
se recomiendan para los cascos de madera y fibra de vidrio.
Su uso no se recomienda en cascos de metal.
• CPT-70 y CPT-110 (plástico) — los transductores de plástico
se recomiendan solo para los cascos de metal y fibra de
vidrio. Su uso no se recomienda en cascos de madera.
Ilustraciones del documento
Su producto podría diferir ligeramente del que se muestra en
las ilustraciones del documento, dependiendo del modelo y la
fecha de fabricación.
Todas las imágenes se incluyen solo a modo de ilustración.
Documentación del producto
Con el producto se usa la siguiente documentación:
Descripción
Instrucciones de instalación de un transductor
DownVision Thru-Hull
Instalación de un transductor
CPT–70/CPT–80/CPT–110/CPT–120 y conexión a un
módulo de sonda o display multifunción.
Instrucciones de instalación y funcionamiento de
las Series a, c y e
Detalla el funcionamiento de la aplicación de sonda
(incluyendo el funcionamiento con DownVision) de los
displays multifunción de las Series a, c y e.
Instrucciones de instalación y funcionamiento de
Dragonfly
Detalla el funcionamiento de las aplicaciones de la
sonda y DownVision para los displays multifunción
Dragonfly.
10
TM Thru-Hull
Tipo de Construc-
montaje ción
A través del Plástico
casco
A través del Bronce
casco
A través del Plástico
casco
A través del Bronce
casco
Código
87201/88025
81337
81345
Más información
Para ver instrucciones detalladas de manejo, vea el manual que
acompaña a su display multifunción.
Instrucciones de instalación del módulo de
sonda
Este documento solo incluye las instrucciones de instalación
del transductor. Si necesita las instrucciones para conectar un
módulo de sonda, consulte la documentación que acompaña al
módulo de sonda.
CPT-70 / CPT-80 / CPT-110 / CPT-120
