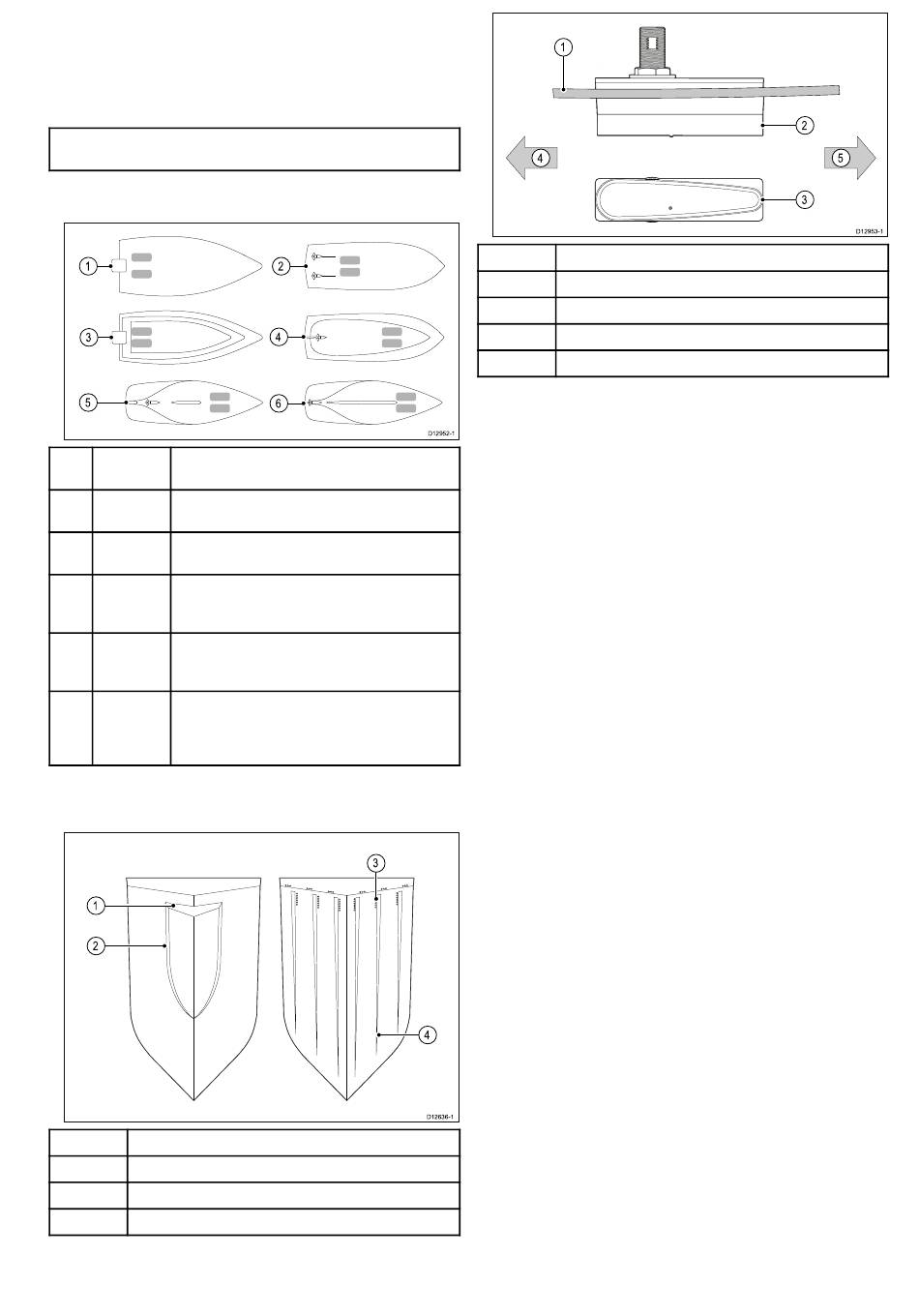

3.7 Requisitos de ubicación
Al seleccionar un lugar para el transductor se deben seguir
estas directrices:
Para obtener el mejor rendimiento, el transductor se debe
instalar en un lugar con aireación y turbulencias mínimas.
Importante: NO instale el transductor en línea con las ruedas
del remolque o las aberturas de admisión y escape del motor.
• El transductor se debe instalar tan cerca como sea posible de
la línea de crujía del barco.
1
3
5
1 Casco Fueraborda o unidad de popa — montar delante y
a un lado de las hélices
planeador
2 Casco Intraborda — montar delante de las hélices y ejes
planeador
3 Casco Casco escalonado — montar en el primer escalón
planeador tan hacia popa como sea posible
4 Casco de Casco de desplazamiento — montar a
desplaza- aproximadamente 1/3 de la longitud del casco
miento medida a lo largo de la superficie del agua
5 Velero de Quilla de aleta — montar delante de la quilla,
quilla asegurándose de que la quilla no obstruya el haz
del transductor
6 Velero de Quilla completa — montar lejos de la quilla en
quilla
un lugar con un ángulo de pantoque mínimo,
asegurándose de que la quilla no obstruya el haz
del transductor
• El transductor se debe instalar lejos de cualquier elemento
que sobresalga, como escalones, nervios, tracas y tiras de
remaches.
1
2
1 Escalón
2 Nervio
3 Tira de remaches
4 Traca
• El transductor se debe instalar en la orientación correcta.
Planificar la instalación
2
4
6
D12952-1
3
4
D12636-1
1
4
1 Casco
2 Vista lateral del transductor
3 Vista desde abajo del transductor
4 Dirección de la proa
5
Dirección de la popa
• El transductor se debe instalar en un lugar en el que haya
espacio libre suficiente dentro del casco para montar la tuerca
y dejar al menos 100 mm (4 in) para poder sacarla.
• El transductor se debe montar de manera que su cara inferior
apunte directamente hacia abajo.
5
D12953-1
