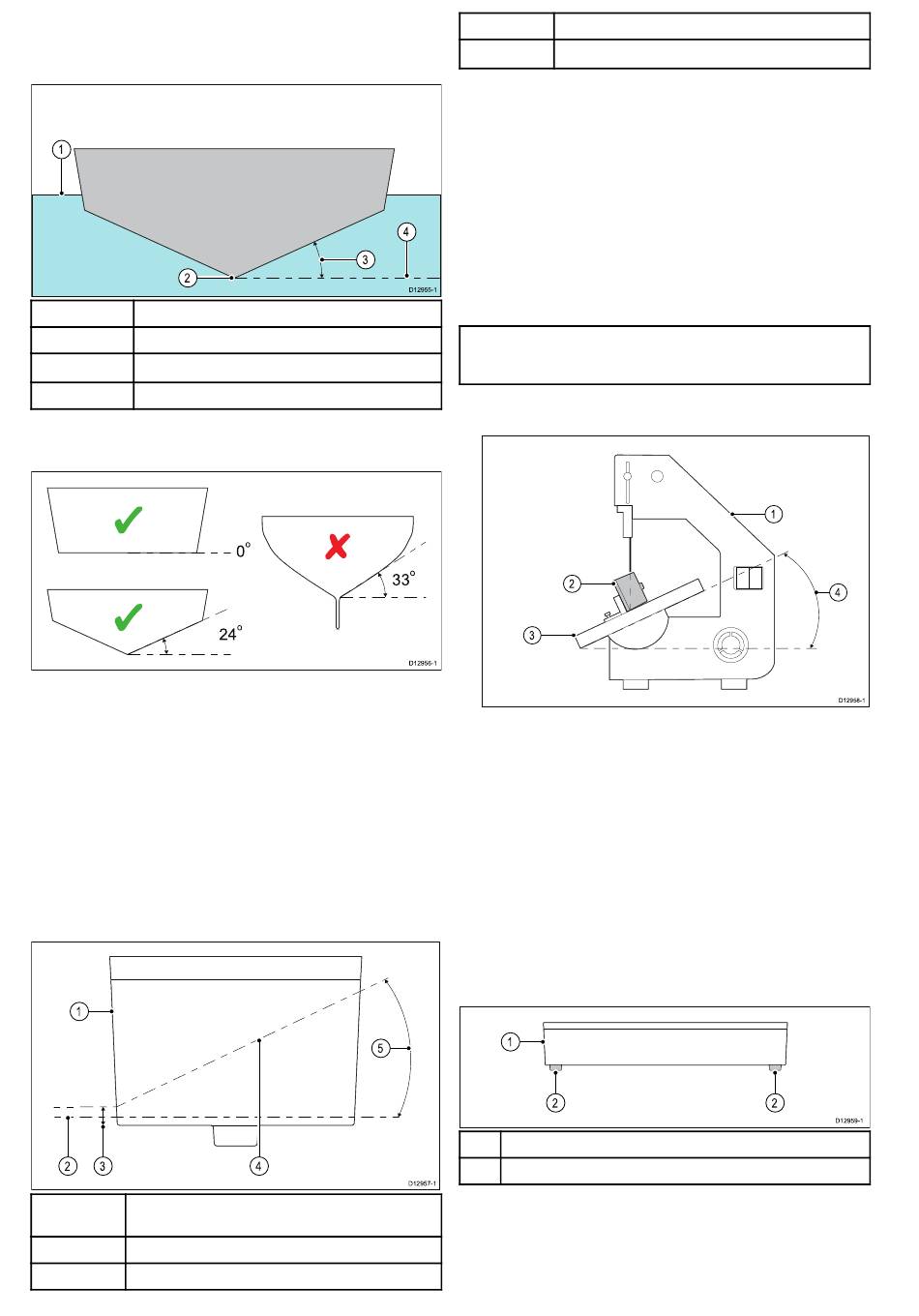

6.1 Ángulo de pantoque
El ángulo de pantoque es el ángulo del casco del barco desde
la línea de crujía.
1
1 Superficie del agua
2 Línea de crujía
3
Ángulo de pantoque
4 Paralelo a la superficie del agua
El ángulo de pantoque se debe medir por el exterior del casco
utilizando un medidor de ángulos adecuado.
Ejemplo de ángulos de pantoque
• Transductor de bronce — en los cascos con fondo plano, no
es necesario usar un bloque para el pantoque. En cascos con
ángulo de pantoque se debe usar siempre el bloque.
• Transductor de plástico — en los cascos con fondo plano,
no hace falta cortar el bloque de pantoque, que se deberá
usar en el interior del casco. En cascos con ángulo de
pantoque se debe usar siempre el bloque.
Cómo cortar el bloque para el pantoque
Salvo que el casco del barco tenga un fondo plano, el bloque
para el pantoque se debe cortar para adaptarlo a la forma del
casco, NO apriete en exceso la tuerca para intentar cerrar
los huecos entre el bloque y el casco, pues podría dañar el
transductor y el bloque. El bloque no se puede usar en barcos
con un ángulo de pantoque mayor de 25 grados.
1
1 Bloque para el pantoque (la parte delantera del bloque
hacia adelante)
2 Paralelo a la superficie del agua
3 Espacio libre mínimo de 4 mm (0,16 in)
26
o
0
33
o
24
5
4 Inclinación del casco
5
Ángulo de pantoque (25 grados máximo)
1. Calcule del ángulo de pantoque.
El ángulo de pantoque se debe medir en la parte exterior del
casco desde el lugar en el que se va a montar el transductor
usando un medidor de ángulos adecuado.
2. Ajuste la mesa de la sierra de cinta al ángulo de pantoque
medido
3. Coloque el bloque en la mesa de la sierra de banda de
manera que la parte superior del tope esté contra la guía de
corte de la sierra de banda.
4
4. Asegúrese de que el bloque esté correctamente orientado,
la flecha de la parte superior debe apuntar hacia la proa del
barco.
D12955-1
5. Coloque el bloque y la guía de corte de manera que se creen
dos partes del mismo tamaño.
Nota: Debe dejar al menos un espacio libre de 4 mm (0,16
in) desde la parte inferior del bloque, tal y como se muestra
en el diagrama.
6. Vuelva a comprobar los pasos 1 a 5.
7. Corte el bloque.
o
D12956-1
Guarde la mitad superior del bloque, pues le proporcionará
una superficie nivelada en la parte interior del casco contra
la que apretar la tuerca.
8. Compruebe la parte inferior del bloque para asegurarse de
que se ajusta al casco.
Asegúrese de que el bloque esté paralelo a la línea de crujía
del barco.
9. Si quedan huecos entre el bloque y el casco utilice una lima
adecuada para ajustar el bloque hasta lograr la precisión
adecuada.
Cómo quitar las marcas de ubicación del
bloque para el pantoque
Al instalar un transductor de plástico en un barco sin ángulo
de pantoque debe quitar las marcas de ubicación de la parte
inferior del bloque.
1
1 Bloque para el pantoque
2 Marcas de ubicación (para ubicar en el transductor)
D12957-1
1. Quite el bloque para el pantoque del transductor.
2. Con una sierra adecuada, corte las marcas de ubicación de
la parte inferior del bloque.
Ahora el bloque está listo para ser usado en la parte interior del
casco tal y como se describe en el apartado Cómo montar el
transductor en un casco sin ángulo de pantoque.
1
4
D12958-1
D12959-1
CPT-70 / CPT-80 / CPT-110 / CPT-120
