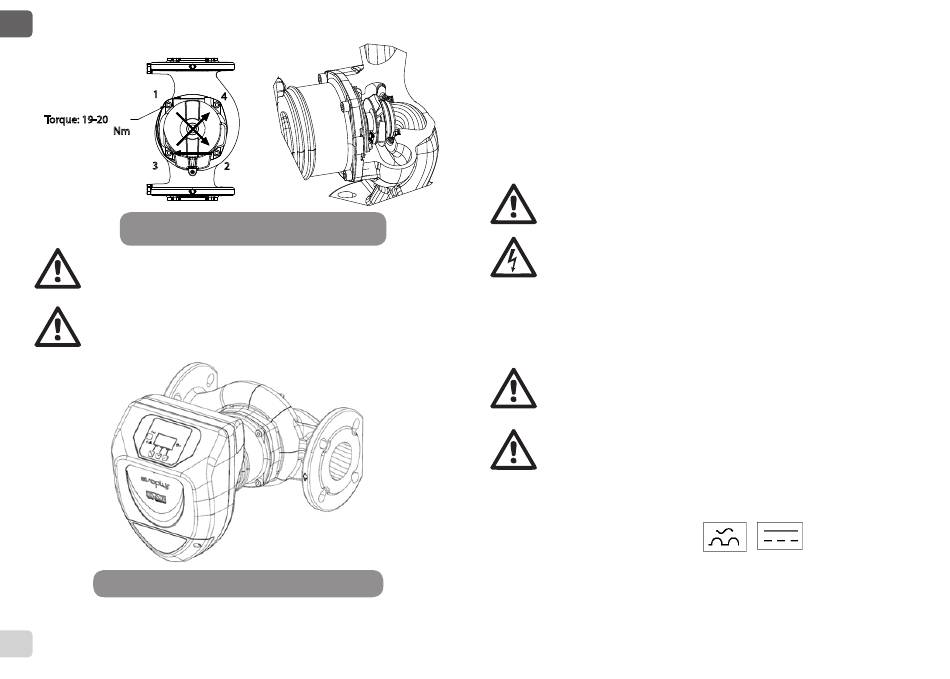

Εικόνα 2:Οδηγίες για την συναρμολόγηση των
Η μονάδα ηλεκτρονικού ελέγχου πρέπει να παραμένει πάντα σε
όρθια θέση!
Πρέπει να είστε βέβαιοι πως το καλώδιο τροφοδοσίας του αισθη-
τήρα πίεσης δεν ακουμπάει ποτέ στο κουβούκλιο του κινητήρα.
Εικόνα 3: Εγκατάσταση σε οριζόντιες σωληνώσεις
170
4
2
D
κεφαλών του κινητήρα
7.3 Ανασταλτική βαλβίδα
Αν η εγκατάσταση είναι εφοδιασμένη με ανασταλτική βαλβίδα, βεβαιωθεί-
τε πως η ελάχιστη πίεση του κυκλοφορητή είναι πάντα μεγαλύτερη από
την πίεση κλεισίματος της βαλβίδας.
8. ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ
Οι ηλεκτρικές συνδέσεις πρέπει να εκτελούνται από καταρτισμένους και
έμπειρους ηλεκτρολόγους.
ΠΡΟΣΟΧΗ! ΝΑ ΤΗΡΕΙΤΕ ΠΑΝΤΑ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΚΑΝΟΝΕΣ
ΑΣΦΑΛΕΙΑΣ.
Πριν επέμβετε στο ηλεκτρικό ή μηχανικό τμήμα της εγκατάστασης,
διακόψτε την ηλεκτρική τροφοδότηση. Στη συνέχεια, περιμένετε
τουλάχιστον πέντε λεπτά, πριν ανοίξετε τη συσκευή. Ο πυκνω-
τής του ενδιάμεσου κυκλώματος Σ.Ρ., παραμένει φορτισμένος με
επικίνδυνα υψηλή τάση και μετά την αποσύνδεση από το ρεύμα.
Είναι αποδεκτές μονάχα οι συνδέσεις στο δίκτυο που είναι καλά
καλωδιωμένες.
Η συσκευή πρέπει να γειωθεί (IEC 536 κλάση 1, NEC και άλλα σχε-
τικά πρότυπα).
ΣΥΝΙΣΤΑΤΑΙ Η ΣΩΣΤΗ ΚΑΙ ΑΣΦΑΛΗΣ ΓΕΙΩΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑ-
ΣΗΣ!
Για την προστασία της εγκατάστασης, συνιστάται η τοποθέτηση
ενός διαφορικού διακόπτη σωστά διαστασιολογημένου, με τα
εξής χαρακτηριστικά :
Κλάση A, με ρυθμιζόμενο ρεύμα μετατόπισης, επιλεκτικός, προ-
στατευμένος από ξαφνικές ανωμαλίες.
Ο αυτόματος διαφορικός διακόπτης πρέπει να φέρει τα παρακά-
τω δύο σύμβολα:
- Ο κυκλοφορητής δεν απαιτεί εξωτερική προστασία του κινητήρα.
- Βεβαιωθείτε πως η τάση και η συχνότητα του δικτύου σας, αντιστοιχούν
στις τιμές που αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών
του κυκλοφορητή.
