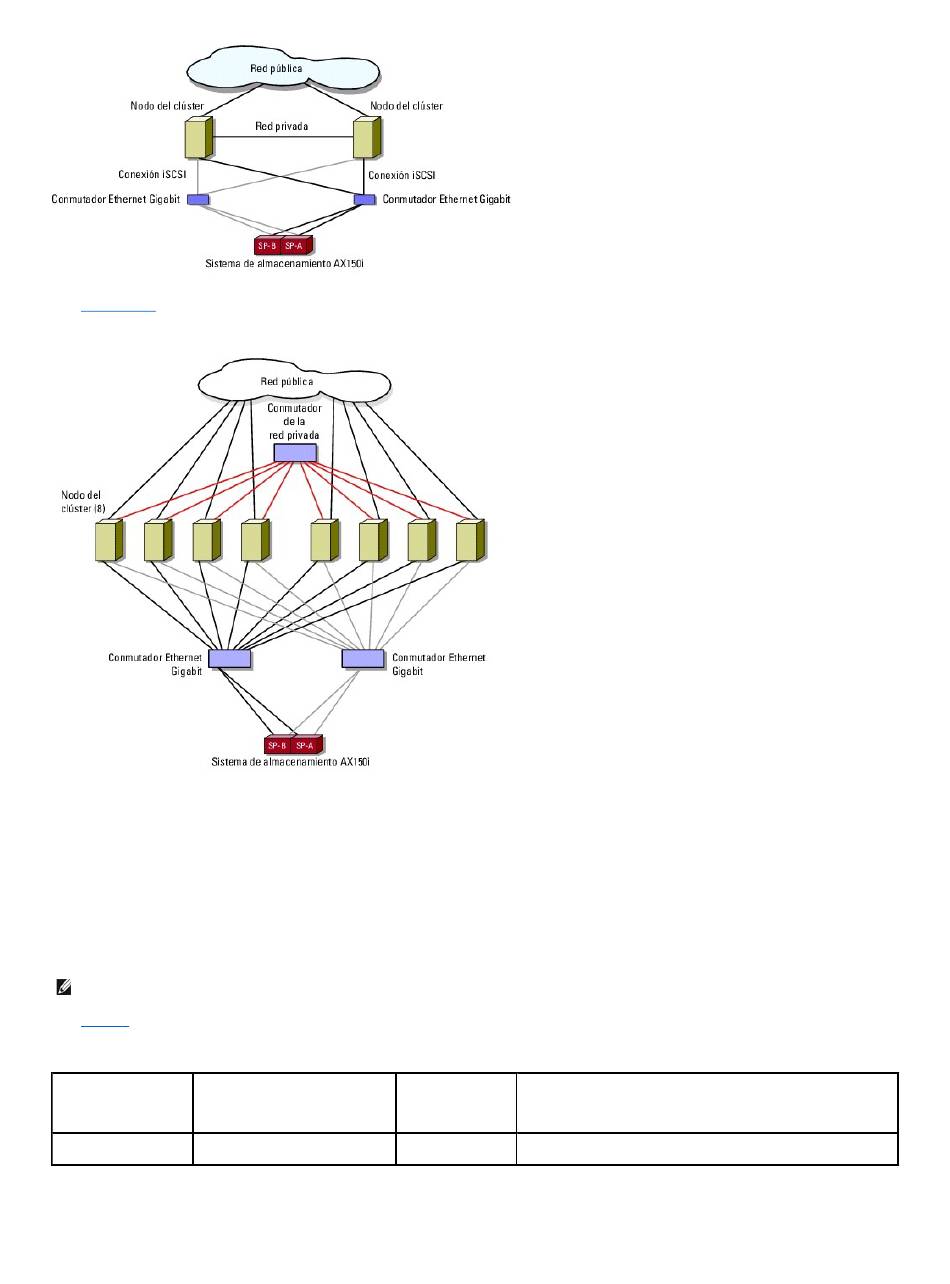

En la ilustración 5-2 se muestra un ejemplo de un clúster iSCSI de ocho nodos y conexión mediante conmutador con Windows Server 2003 Enterprise Edition.
Ilustración 5-2. Clúster de conexión mediante conmutador iSCSI de ocho nodos
Cableado de un clúster iSCSI de conexión mediante conmutador a un sistema de
almacenamiento AX150i
El sistema de almacenamiento Dell|EMC AX150i está configurado con un SAI que proporciona alimentación de reserva para la caché de escritura en caso de
una interrupción de la alimentación. Los nodos del clúster se conectan al sistema de almacenamiento mediante conmutadores Ethernet redundantes y cables
de LAN con conectores RJ45.
Cada NIC está cableada a un puerto de un conmutador Ethernet Gigabit. Dos cables conectan los puertos de salida del conmutador Ethernet Gigabit a un
procesador de almacenamiento del sistema de almacenamiento AX150i.
NOTA:
La solución PowerEdge Cluster FE650Wi limita el uso del sistema de almacenamiento AX150SCi a un entorno de conexión directa.
En la tabla 5-2 se proporciona información sobre el cableado del sistema de almacenamiento al conmutador Ethernet Gigabit.
Tabla 5-2. Descripción del cableado del sistema de almacenamiento
Sistema de
Puertos SP
almacenamiento
AX150i
Dos puertos por procesador de
almacenamiento
Cableado de un clúster de conexión mediante conmutador iSCSI a un sistema de almacenamiento Dell|EMC AX150i
Cables de LAN
Descripción del cableado
necesarios
4
Conecte un cable de cada puerto del procesador de almacenamiento
al conmutador Ethernet Gigabit.
