Cableado de un clúster de conexión mediante conmutador iSCSI a AX150i con tarjetas NIC iSCSI de dos canales
1. Conecte el nodo 1 del clúster a la red iSCSI. Vea la ilustración 5-4.
a. Conecte un cable de LAN de la NIC-0a al conmutador Ethernet 0 (sw0).
b. Conecte un cable de LAN de la NIC-0b al conmutador Ethernet 1 (sw1).
2. Repita el paso 1 para cada nodo del clúster.
3. Conecte el sistema de almacenamiento a la red iSCSI.
a. Conecte un cable de LAN del conmutador Ethernet 0 (sw0) al puerto FE 0 de SP-A.
b. Conecte un cable de LAN del conmutador Ethernet 0 (sw0) al puerto FE 1 de SP-B.
c. Conecte un cable de LAN del conmutador Ethernet 1 (sw1) al puerto FE 1 de SP-A.
d. Conecte un cable de LAN del conmutador Ethernet 1 (sw1) al puerto FE 0 de SP-B.

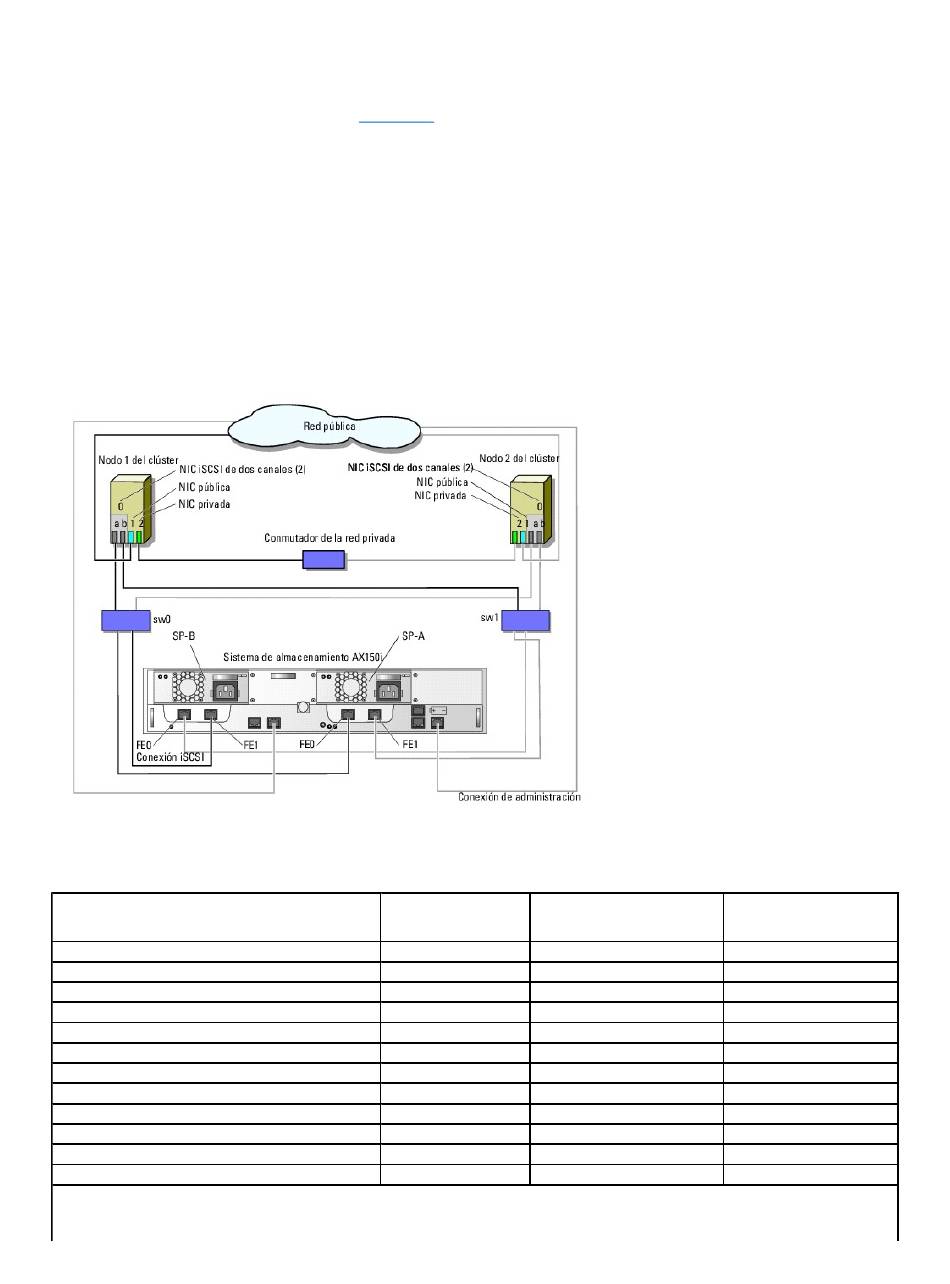

Ilustración 5-4. Cableado de un clúster de conexión mediante conmutador iSCSI al sistema Dell|EMC AX150i con tarjetas NIC iSCSI de
dos canales
En la tabla siguiente se muestra un ejemplo de asignación de direcciones IP para nodos del clúster de conexión mediante conmutador con tarjetas NIC iSCSI
de dos canales y un sistema de almacenamiento AX150i.
Tabla 5-4. Ejemplo de direcciones IP para nodos del clúster de conexión mediante conmutador con NIC iSCSI de dos canales y AX150i
Puerto
Puerto FE 0 de SP-A
Puerto FE 1 de SP-A
Puerto FE 0 de SP-B
Puerto FE 1 de SP-B
NIC-0a iSCSI del nodo 1 del clúster
NIC-0b iSCSI del nodo 1 del clúster
NIC-1 pública del nodo 1 del clúster
NIC-2 privada del nodo 1 del clúster
NIC-0a iSCSI del nodo 2 del clúster
NIC-0b iSCSI del nodo 2 del clúster
NIC-1 pública del nodo 2 del clúster
NIC-2 privada del nodo 2 del clúster
NOTA: Un clúster de conexión mediante conmutador puede tener un máximo de ocho nodos. Continúe con la asignación de direcciones IP para los demás
nodos, si los hay.
Dirección IP Máscara de subred
172.31.1.50 255.255.255.0
172.31.2.50 255.255.255.0
172.31.1.51 255.255.255.0
172.31.2.51 255.255.255.0
172.31.1.101 255.255.255.0
172.31.2.101 255.255.255.0
192.168.1.101 255.255.255.0
10.0.0.101 255.0.0.0
172.31.1.102 255.255.255.0
172.31.2.102 255.255.255.0
192.168.1.102 255.255.255.0
10.0.0.102 255.0.0.0
Puerta de enlace
0.0.0.0
0.0.0.0
0.0.0.0
0.0.0.0
0.0.0.0
0.0.0.0
192.168.1.1
0.0.0.0
0.0.0.0
0.0.0.0
192.168.1.1
0.0.0.0
