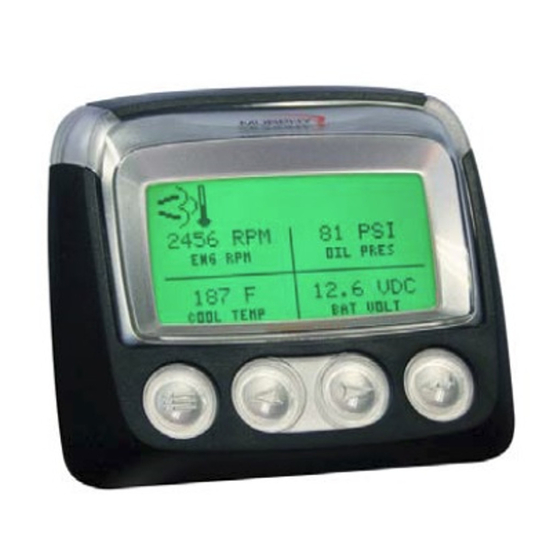

Murphy PowerView PV-101-C Guia Del Usuario

Ocultar thumbs Ver también para PowerView PV-101-C:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
PowerView
10-11-10
Modelo PV-101-C
Guía del usuario
Versión 3.1
00-02-0718
Sección 78 del catálogo
E
S
P
A
Ñ
O
L

Publicidad

Tabla de contenido
loading

Manuales relacionados para Murphy PowerView PV-101-C

Resumen de contenidos para Murphy PowerView PV-101-C

  • Página 1 Ñ PowerView Modelo PV-101-C Guía del usuario Versión 3.1 10-11-10 00-02-0718 Sección 78 del catálogo...

  • Página 3: Tabla De Contenido

    Índice Ñ Introducción ..............1 Parámetros del motor y de la transmisión Componentes del dispositivo Funciones de navegación y del teclado Funcionamiento ..............9 Menús de PowerView (al encender el dispositivo) Configuración de la pantalla Otras opciones del menú principal Fallas y advertencias Menú...

  • Página 4: Antes De Instalar Este Producto De Murphy

    Si desea obtener la versión más reciente de este manual, visite www.fwmurphy.com. Garantía: con este producto de FW Murphy se proporciona una garantía limitada en materiales y mano de obra. Si desea consultar o imprimir una copia de dicha garantía, visite www.fwmurphy.com/support/warranty.htm...

  • Página 5: Introducción

    Introducción Ñ Enhorabuena por la adquisición del dispositivo PowerView, una herramienta multifuncional que permite ver los parámetros y códigos de servicio de motores electrónicos modernos y transmisiones. En esta guía encontrará las explicaciones necesarias para configurar el dispositivo PowerView, así como para utilizar el producto y conocer todas sus funciones.

  • Página 6: Parámetros Del Motor Y De La Transmisión

    Parámetros del motor y de la transmisión Ñ Los siguientes parámetros corresponden al motor y a la transmisión; pueden mostrarse en unidades estándar o métricas y en inglés, español, Italiano, francés o alemán (en caso necesario, consulte al fabricante del motor o de la transmisión para obtener información sobre los parámetros compatibles con SAE J1939): ...

  • Página 7: Componentes Del Dispositivo

    Componentes del dispositivo Ñ 00-02-0718 - 3 - 10-11-10...

  • Página 8: Funciones De Navegación Y Del Teclado

    Funciones de navegación y del teclado Ñ El teclado de PowerView es un sistema sensible al tacto. No dispone de interruptores mecánicos que se puedan desgastar o estropear. Al presionar una tecla, la pantalla parpadea. Las teclas del teclado ofrecen las siguientes funciones: Menú: para entrar y salir de las pantallas del menú.

  • Página 9: Navegación Básica

    Navegación básica Ñ 1. Al presionar la tecla de menú, se muestran los elementos del menú principal. 00-02-0718 - 5 - 10-11-10...
  • Página 10 2. Mediante las flechas, podrá seleccionar otros elementos del menú. Ñ 00-02-0718 - 6 - 10-11-10...
  • Página 11 3. Algunos menús ocupan más de una página. Cuando se desplaza hacia arriba o hacia abajo por la página Ñ actual, aparecen otros elementos de menú en páginas adicionales. 00-02-0718 - 7 - 10-11-10...
  • Página 12 4. Después de resaltar un elemento con el cursor, al pulsar la tecla de retorno se selecciona ese elemento y Ñ aparece la pantalla correspondiente. 00-02-0718 - 8 - 10-11-10...

  • Página 13: Funcionamiento

    Funcionamiento Ñ Menús de PowerView (al encender el dispositivo) 1. Al encender la pantalla por primera vez, aparece el logotipo de Murphy. NOTA: A temperaturas de -29°C/-20°F, la pantalla tardará 20 minutos en calentarse. 00-02-0718 - 9 - 10-11-10...
  • Página 14 2. Si la unidad de control del motor emite una orden de espera, se mostrará la siguiente pantalla. Los Ñ fabricantes de motores recomiendan esperar a que desaparezca este mensaje antes de encender el motor. Cuando la unidad de control deja de emitir dicho mensaje, esta pantalla desaparece.
  • Página 15 3. Una vez que se ha encendido el motor, aparece el parámetro único del motor con las rpm. Al presionar la Ñ flecha derecha se mostrará la temperatura del refrigerante. Puede cambiar los parámetros de la pantalla con la tecla de menú. 00-02-0718 - 11 - 10-11-10...

  • Página 16: Configuración De La Pantalla

    Configuración de la pantalla Ñ La pantalla puede configurarse de manera que muestre un único parámetro del motor (visualización de 1 parámetro), o cuatro parámetros a la vez (visualización de 4 parámetros). Se proporcionan opciones preestablecidas, pero si lo prefiere, puede personalizar la pantalla seleccionando los parámetros que desee.
  • Página 17 Configuración personalizada: esta opción permite modificar un determinado parámetro, el número total de Ñ parámetros y el orden en que aparecen. Búsqueda automática: si selecciona la función de búsqueda, se visualizarán los parámetros seleccionados de uno en uno, parándose momentáneamente en cada uno de ellos.

  • Página 18: Ajustes De La Visualización De 1 Parámetro

    Ajustes de la visualización de 1 parámetro Ñ 1. Pulse la tecla de menú y utilice las flechas para resaltar VISUALIZACIÓN DE 1 PARÁMETRO y, a continuación, pulse la tecla de retorno. 2. Para seleccionar PARÁMETROS PREESTABLECIDOS, resalte la opción y pulse la tecla de retorno.
  • Página 19 número a la derecha. Los números representan el orden en que se mostrarán los parámetros. Ñ 5. Para cambiar un parámetro seleccionado y eliminarlo de la lista de parámetros en pantalla, resáltelo y presione la tecla de retorno. 6. Siga desplazándose por las distintas opciones y seleccione los parámetros adicionales que desee para la VISUALIZACIÓN DE 1 PARÁMETRO.

  • Página 20: Visualización De 4 Parámetros

    Visualización de 4 parámetros Ñ Existen dos visualizaciones de 4 parámetros que colocan los datos en cuatro áreas de la pantalla llamadas cuadrantes. Los parámetros preestablecidos para la primera visualización de 4 parámetros son los siguientes: temperatura del refrigerante, velocidad del motor, presión del aceite y voltaje de la batería.
  • Página 21 3. Para seleccionar CONFIGURACIÓN PERSONALIZADA, resalte la opción y pulse la tecla de Ñ retorno. Se muestra la pantalla de visualización de 4 parámetros. 4. El cuadrante con el valor de parámetro iluminado es el parámetro actualmente seleccionado. Utilice las flechas para seleccionar el cuadrante que desea modificar.
  • Página 22 6. Utilice las flechas para resaltar el nuevo parámetro que desea colocar en el cuadrante seleccionado en el paso Ñ 4, y pulse la tecla de retorno. 7. Pulse la tecla de menú para volver a la pantalla CONFIGURACIÓN PERSONALIZADA DE VISUALIZACIÓN DE 4 PARÁMETROS.

  • Página 23: Otras Opciones Del Menú Principal

    Otras opciones del menú principal Ñ En esta sección se describen las funciones que aparecen en el menú principal de PowerView. Para acceder a estas opciones, pulse la tecla de menú. Las flechas le permiten desplazarse por los elementos y, con la tecla de retorno, podrá...

  • Página 24: Recordatorios De Servicio

    Datos de configuración del motor* Ñ CONFIGURACIÓN DEL MOTOR le permite desplazarse por los datos de configuración del motor. * No se garantiza la compatibilidad de esta función con todos los fabricantes. Recordatorios de servicio RECORDATORIOS DE SERVICIO le permiten REINICIAR LOS RECORDATORIOS o MODIFICAR LOS RECORDATORIOS para el cambio de aceite del motor, cambio de filtros de aire, cambio de aceite hidráulico,...

  • Página 25: Ajuste De La Luz De Fondo

    Ajuste de la luz de fondo Ñ La opción AJUSTAR LUZ DE FONDO permite seleccionar la intensidad de iluminación deseada. Ajuste de contraste Desde AJUSTAR CONTRASTE, puede seleccionar la intensidad de contraste deseada. Utilidades La opción UTILIDADES proporciona funciones de solución de problemas y muestra información sobre la configuración de PowerView (véase “Menú...

  • Página 26: Fallas Y Advertencias

    Fallas y advertencias Ñ PowerView proporciona dos maneras de detectar fallas y advertencias: LED visuales en la carcasa (consulte la sección “Componentes del dispositivo”) e indicadores de falla en la pantalla. Indicadores visuales  LED ámbar (advertencia)  LED rojo (ralentización / apagado) Indicadores de falla 00-02-0718 - 22 -...

  • Página 27: Falla Del Indicador Auxiliar

    Falla del indicador auxiliar Ñ Puede acoplar los indicadores PVA de Murphy a PowerView. En caso de falla de un indicador auxiliar, la visualización de 1 ó 4 parámetros se sustituirá por el mensaje de error “EL INDICADOR NO RESPONDE”.

  • Página 28: Aceptación De Códigos De Falla

    Aceptación de códigos de falla Ñ 1. Para aceptar y ocultar una falla y volver a la visualización de 1 ó 4 parámetros, pulse la tecla de retorno. La pantalla volverá a mostrar la visualización de 1 ó 4 parámetros, pero incluirá el icono de apagado. 2.
  • Página 29 Iconos de Tier 4 Ñ Icono Descripción Lámpara de trampa de partículas 64892 3698 Regeneración del FPD inhibida 64892 3703 Lámpara de temperatura alta del 64892 3697 escape 00-02-0718 - 25 - 10-11-10...

  • Página 30: Menú De Utilidades

    Menú de utilidades Ñ Seleccione la opción de menú UTILIDADES. 1. DATOS DEL INDICADOR: para ver la información de los indicadores PVA opcionales conectados. 2. EXTRAER TODOS LOS INDICADORES: para reiniciar la memoria del indicador de PowerView. 3. VERSIÓN DE SOFTWARE: para ver la versión de software de PowerView.

  • Página 31: Selección De Ecu De Motor

    J1939, en caso de que la versión 4 no se utilice. La mayoría de las unidades de control de los motores Ñ utilizan la versión 4, por lo que normalmente no es necesario ajustar esta opción de menú. Si recibe una falla irreconocible, cambie de versión J1939.

  • Página 32: Entrada Analógica

    ES2F) para obtener información del nivel de combustible o permite una configuración personalizada de un transmisor de combustible que no sea de Murphy. (Para más información, veáse Calibración de transmisor de combustible v3.1.) 10. CONTROL DE VELOCIDAD DE MOTOR: veáse la sección ‘Control de velocidad de motor’.

  • Página 33: Configuración De Modbus

    Configuración de Modbus Ñ 1. En el menú de UTILIDADES, seleccione CONFIGURACIÓN DE MODBUS. 2. Seleccione el modo ESCLAVO ACTIVO (SCADA o maestro de Modbus remoto) o MAESTRO ACTIVO (indicadores auxiliares). Pulse la tecla de retorno para alternar entre los modos MAESTRO y ESCLAVO. 3.

  • Página 34: Selección De Ecu

    Selección de ECU Ñ En el menú de UTILIDADES, seleccione SELECCIONAR ECU. Se visualiza el mensaje “ESCUCHAR ECU: TODAS” como configuración predeterminada e indica que el PV101 está recibiendo información de todos los dispositivos de la red. Para cambiar la configuración a una dirección específica, pulse las teclas con flecha para desplazarse a través de los números (0 a 253).

  • Página 35: Control De Velocidad De Motor

    Control de velocidad de motor Ñ En el menú de UTILIDADES, seleccione CONTROL DE VELOCIDAD DE MOTOR. Para cambiar la configuración de la velocidad de motor a través de TSC1, pulse las teclas con flecha para incrementar o reducir el ajuste del acelerador. Una vez que se introduce la velocidad deseada, “HABILITAR”...

  • Página 36: Localización De Fallas

    Localización de fallas Ñ Se visualiza “ESPERE PARA COMENZAR PRECALENT” La ECU emite un mensaje de ‘esperar para arrancar’. Los fabricantes de motores recomiendan esperar a que desaparezca este mensaje antes de encender el motor. Cuando la ECU deja de emitir dicho mensaje, esta vista desaparece de la pantalla PowerView.
  • Página 37 Se visualiza “NO HAY CÓDIGOS DE FALLA ALMACENADOS” Ñ El dispositivo PowerView emitió una solicitud a la ECU de información de códigos de falla almacenados (DM2) y ella respondió a la solicitud. No hay códigos de falla almacenados. Se visualiza “SIN DATOS DEL INDICADOR” El dispositivo PowerView no tiene registro de indicadores conectados al bus RS485.
  • Página 38 PV101) se ha seleccionado visualización de NIVEL DE COMBUSTIBLE, se ha configurado la ENTRADA ANALÓGICA para NIVEL DE COMBUSTIBLE, pero no se ha conectado ningún transmisor de combustible Murphy a la entrada analógica. Uno de los cuadrantes en la visualización de 4 parámetros está...
  • Página 39 Murphy, el logo de Murphy y PowerView están registrados y/o son marcas registradas bajo derecho común a nombre de Murphy Ñ Industries, LLC. Este documento, incluyendo el texto y las ilustraciones, está protegido por derechos de autor de Murphy Industries, Inc. (c) 2010 Murphy Industries, LLC. Los demás...
  • Página 40 Ñ www.fwmurphy.com/pv101...
