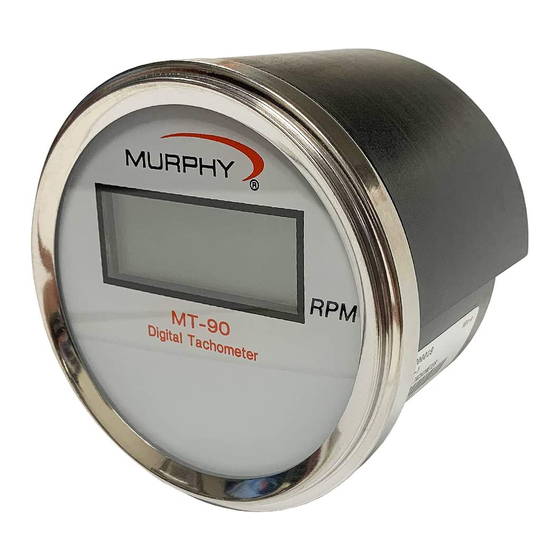

Tacómetro Digital Murphy SELECTRONIC
Descripción

El Tacómetro SELECTRONIC
tacómetro digital. Su alta exactitud es el resultado
de usar un reloj de cristal de cuarzo con
componentes digitales electrónicos de estado
sólido.
La energía del tacómetro es suministrada ya sea
por un sensor magnético Murphy, montado en una
aro dentado de un motor o por un sistema de
batería para 12, 24 ó 32 Volts de corriente directa.
El dato de las RPM's es suministrado por un
sensor magnético Murphy o por un alternador en su
circuito de carga del sistema de batería. El MT90
también tiene iluminación en la parte posterior del
instrumento para una fácil lectura en áreas donde
la luz es escasa; esta iluminación necesita la fuente
de energía de una batería.
Calibración de RPM
El MT90 es calibrado a las RPM's del motor por
medio de una serie de ajustes de los interruptores
rotativos en la parte posterior del tacómetro. La
secuencia apropiada del interruptor es determinada
por (1) el número de dientes del aro para el sensor
magnético o por (2) el radio del alternador por el
diámetro de la polea del motor, y el número de
poleas del alternador.
Aplicaciones
Entre sus aplicaciones se incluye: Generadores,
Compresores, Motores Industriales, Equipo en
Campos Petroleros, Embarcaciones
Vehículos, Equipo Agrícola
Construcción.
Especificaciones
Señal de voltaje de entrada: 4 a 35 Vrms de
MT90 es un
un sensor magnético o alternador**.
Pulsos por Revolución: 3 a 999.
Requerimientos de Energía:
• Energía del sensor: 4 a 35 Vrms**
• Energía de la batería: 8-40 VCD (12, 24, o
32 volts)
Corriente:
• Luz Posterior en OFF: 4 mA @ 40 VCD
• Luz posterior en ON: 25 mA @ 40 VCD
Cuerpo:
1018
Lente: Policarbonato
Bisel: Acero inoxidable #430.
Pantalla: Pantalla de Cristal Líquido (LCD),
siete segmentos, 4 dígitos.
Temperatura de Operación: -4 a 158 ºF (-20
a 70 ºC)
Temperatura de almacenamiento:
-13 a 185 ºF (-25 to 85°C)
Orificio de Montaje: 3-7/16 pulg. (87 mm)
Peso de Embarque: 14 oz. (0.4 kg)
Dimensiones de Embarque:
5 ½ x 5 ½ x 5 ½ pulg. (140 x 140 x 140 mm)
Garantía
Se ofrece dos años de garantía en materiales y
mano de obra en este producto Murphy.
Detalles disponibles y empacados en cada
unidad.
Marinas,
y Equipo de
Modelo MT90
! Exactitud de ± 1 RPM
! Fácil Calibración
! Pantalla de Cristal Líquido Fácil de Leer
Iluminación posterior para Lectura Nocturna
!
(Sólo en modelos energizados por Batería)
! La fuente de entrada puede ser a través de un
Sensor Magnético ó Alternador del Motor
! Fuente de Energía por Sensor Magnético ó por
Sistemas de Batería de 12, 24, ó 32 VCD
Acabado en policarbonato/poliester
Sección del Catálogo 20
   
Dimensiones
* Los Productos cubiertos por este boletín cumplen
con el Consejo Directivo EMC 89/336/EEC respecto
a la compatibilidad electromagnética.
** Vea la "Nota Especial" para Aplicaciones del
MT90 energizadas por Sensor Magnético (página
posterior).
MT-9004B-SP
Revisado 03-02
(00-02-0068)
