INSTALACIÓN DE RUEDAS O PIES
OPCIONALES

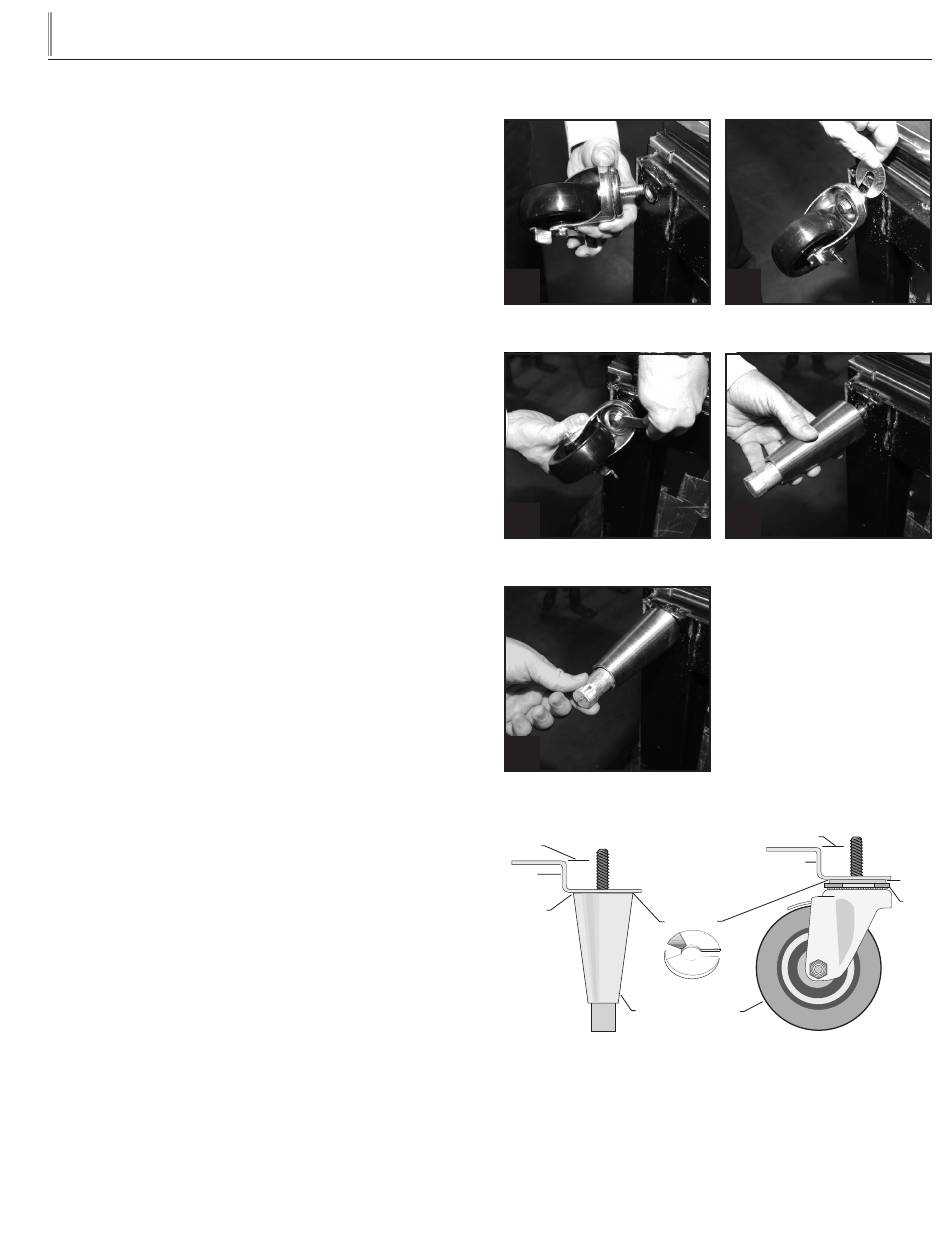

Medidas de seguridad para la instalación de pies/ruedas. Las imágenes
1-5 ilustran el procedimiento.
FIJACIÓN SEGURA DE LAS RUEDAS O PIES
Para conseguir la mayor firmeza y estabilidad del equipo, es funda-
mental que cada rueda haya sido fijada de forma segura. Los pies
opcionales se aprietan con la mano de forma segura sobre el riel
inferior (ver imagen 4-5). El rodamiento de la rueda o del borde
superior del pie debe hacer pleno contacto con el riel.
CALZAS DE NIVELACIÓN
Se suministran cuatro calzas de nivelación para nivelar equipos con
ruedas ubicados en suelos de superficie irregular. Las calzas deben
colocarse entre el extremo del riel y el rodamiento.
A. Gire el rodamiento en sentido antihorario hasta que el
armario esté nivelado. De adelante hacia atrás y de lado a lado
(diagonalmente).
B.
Instale el número deseado de cuñas y asegúrese de que la
ranura de la cuña esté en contacto con la espiga roscada de la
rueda. Ver imagen 2.
C. Si utiliza más de una cuña, gire la ranura 90° para que no
queden en una sola línea.
D. Gire el rodamiento en sentido horario para apretar y asegurar
la rueda y apriete el perno de fijación con una llave de boca fija
de 3/4 de pulgada o la herramienta suministrada. Ver imagen 3.
PRECAUCIÓN: PARA EVITAR DAÑOS EN EL RIEL
INFERIOR, LEVANTE LENTAMENTE EL EQUIPO
HASTA DEJARLO DE PIE.
NOTA: LOS ORIFICIOS ABIERTOS DE LOS
ELEMENTOS TRANSVERSALES DEL MARCO DEL RIEL
DEBEN TAPONARSE ANTES DE QUE EL EQUIPO
ENTRE EN SERVICIO.
1
Rueda con espiga roscada en la parte
inferior del marco del riel del armario.
3
Use la herramienta suministrada para
apretar la rueda en su posición final.
5
El extremo del pie es ajustable para
una fácil nivelación.
Lower Rail
Assembly
Rail End
Snug Fit
Here
Leveling Shim
Leg
.
www
truemfg
2
Para nivelar, inserte la cuña entre la
rueda y el marco del riel.
4
Pie roscado en la parte inferior del
marco del riel.
Lower Rail Assembly
Rail End
Castor
.
com
Snug Fit
Here
Bearing
Race
6
