3.5.1
Encender el equipo
El equipo debería encenderse, en la medida de lo posible, con el interruptor giratorio situado en la parte frontal del
equipo. Alternativamente, se podría realizar con un interruptor externo (contactor, disyuntor) con una capacidad
de corriente adecuada.
Después de encenderlo, el display mostrará, en primer lugar, información relativa al equipo (modelo, versiones
de firmware, etc.) y, a continuación, la pantalla de selección del idioma durante 3 segundos. Algunos segundos
después mostrará la pantalla principal.
En el menú «Settings» (véase sección «3.5.3. Configuración a través del menú») en el grupo «DC Terminal» se
encuentra la opción «State after power ON» en la que el usuario puede determinar la condición de las fases de
potencia DC después del encendido. El ajuste de fábrica es «Off», lo que quiere decir que la fase de potencia DC
después del encendido siempre es apagado. «Restore» significa que se restablecerá el último estado, ya sea
encendido o apagado. Todos los valores ajustados siempre se guardan y se restablecen.
En el momento de la fase de arranque, la interfaz analógica puede indicar estados no definidos
en las salidas digitales. Se debe hacer caso omiso de dicha indicación hasta que el equipo
haya finalizado de arrancar y esté listo para arrancar.
3.5.2
Apagado del equipo
Al apagar se guardará el último estado de la fase de potencia y los últimos valores ajustados. Además, saltará
una alarma PF (fallo de energía) pero se deberá hacer caso omiso.
La fase de potencia DC se apagará inmediatamente y, poco tiempo después se apagarán los ventiladores. Pocos
segundos después el equipo estará completamente apagado.
3.5.3
Configuración a través del menú

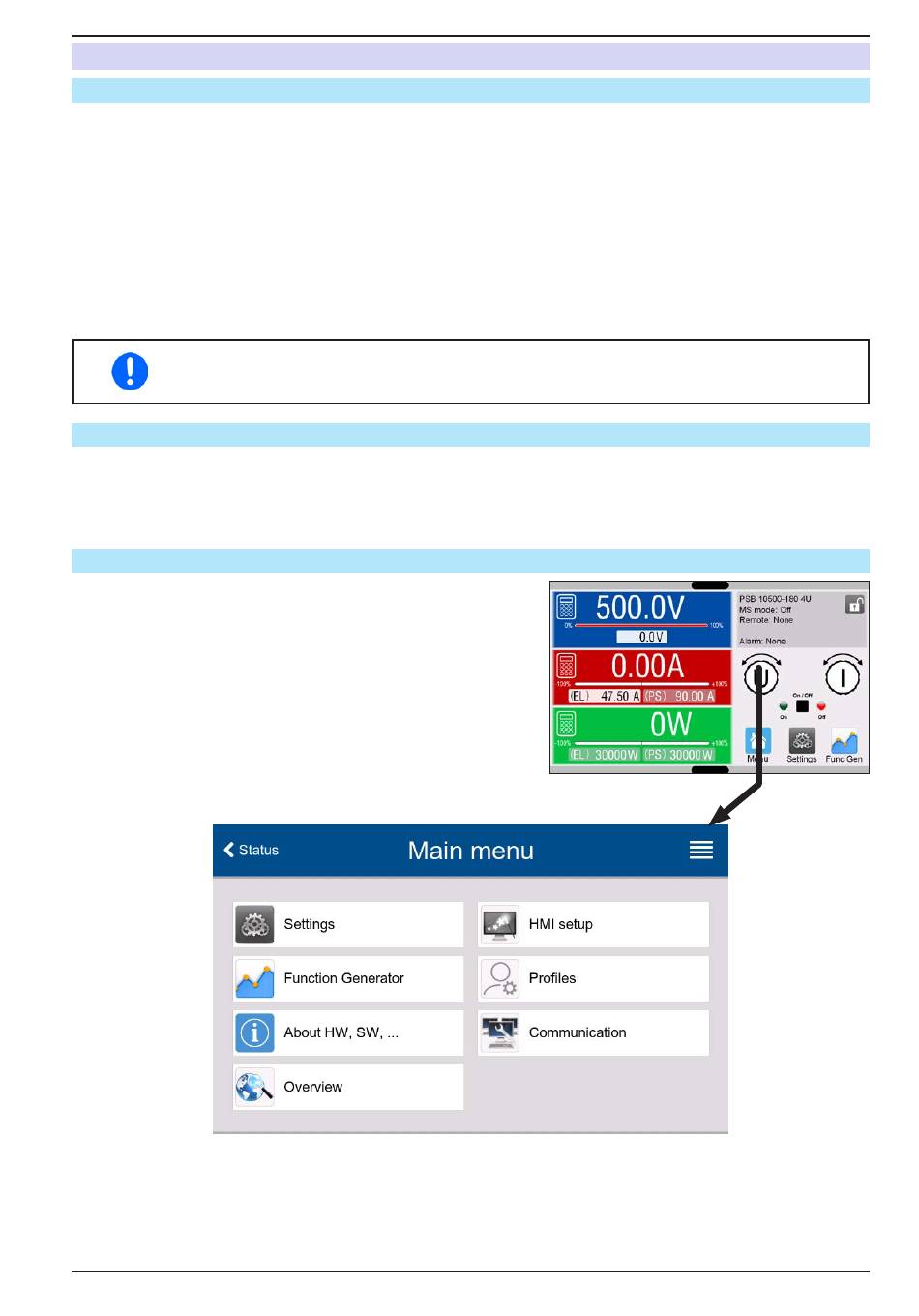

El menú de ajuste sirve para configurar todos los parámetros de
funcionamiento que no son necesarios constantemente. Se ac-
cede al menú pulsando en el área táctil Menu pero únicamente
mientras el terminal DC está apagado. Véase imagen derecha.
Mientras el terminal DC está encendido, no se mostrará el menú
de ajustes, tan solo aparecerá la información de estado.
La navegación por el menú también se realiza con los dedos.
Dentro de los menús, todos los valores se ajustan usando el
teclado numérico que salta al pulsar un valor.
Muchos ajustes son autoexplicativos pero otros no. Estos se
explicarán en las siguientes páginas.
