Al conectar un número de puntos de secuencia con distinta configuración, se pueden crear progresiones comple-
jas. Es posible usar una configuración inteligente del generador de ondas arbitrarias para igualar las funciones de
onda triangular, sinusoidal, rectangular o trapezoidal y, por lo tanto, se pueden producir una secuencia de ondas
rectangulares con diferentes amplitudes o ciclos de servicio.
Diagrama esquemático
U,I
U,I
U,I
Point 1
U,I
Point 1
Point 2
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania

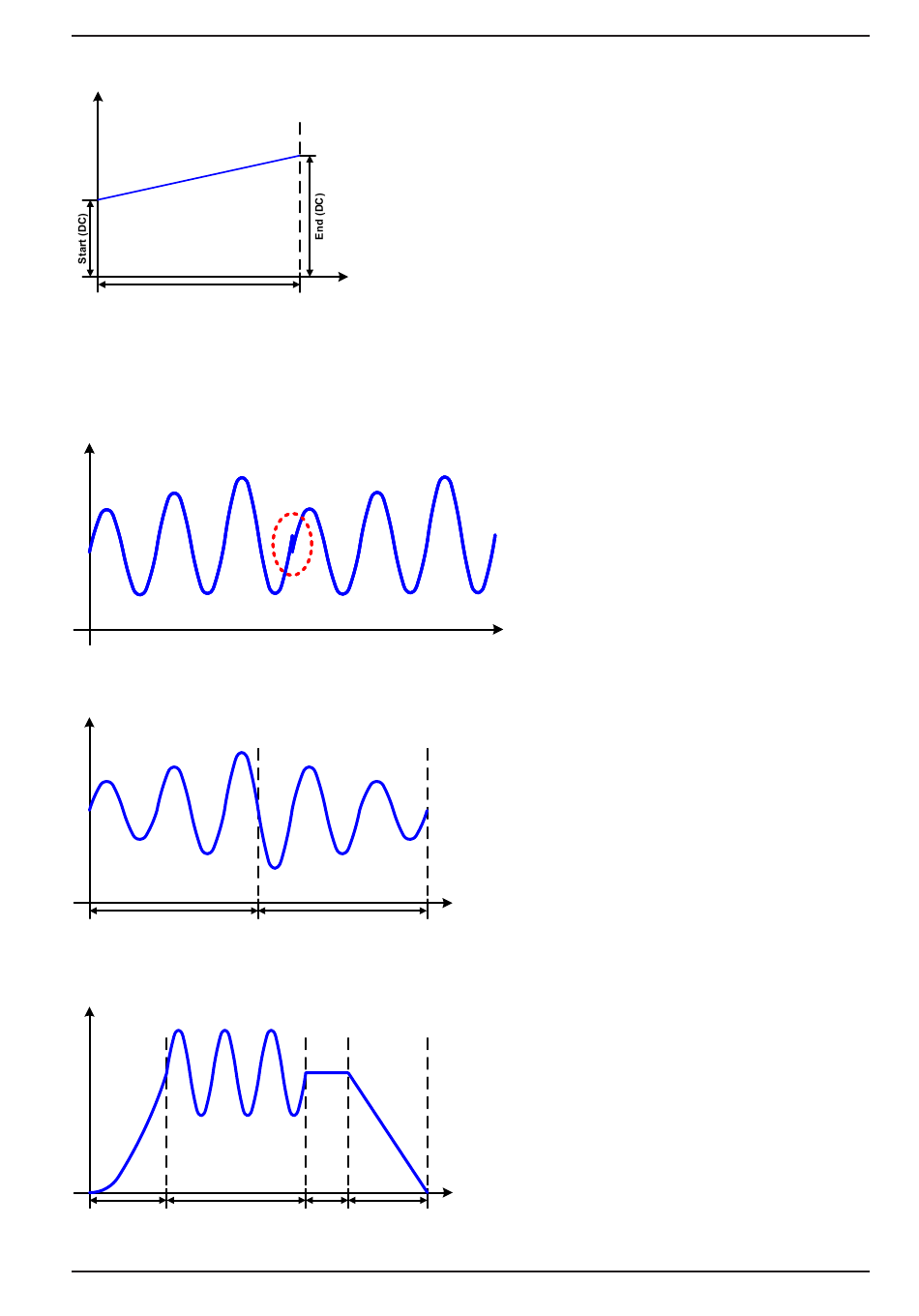

Aplicación y resultados:
Ejemplo 6
Centrarse en 1 ciclo de 1 punto de secuencia:
Similar al ejemplo 1 pero con una frecuencia inicial y final de 0 Hz.
Sin frecuencia no se generará la parte de la onda sinusoidal (AC) y
tan solo serán aplicables los ajustes DC. Aquí los valores DC iniciales
y finales no son los mismos y se genera una rampa en progresión
constante.
t
t
Point 2
t
Pt. 3
Point 4
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSB 10000 4U
Aplicación y resultados:
Ejemplo 7
Centrarse en 2 ciclos de 1 punto de secuencia:
Se ejecuta un punto de secuencia, configurado
como en el ej. 3. Dado que los ajustes definen
que el valor de offset final (DC) sea superior al
inicial, la segunda ejecución volverá al mismo
nivel inicial que la primera, sin importar el nivel
de señal al final de la primera ejecución. Esto
puede producir una interrupción en la progre-
sión total (marcado en rojo) que solo se puede
t
t
compensar con una selección de parámetros
muy cuidadosa.
Ejemplo 8
Centrarse en 1 ciclo de 2 puntos de secuencia:
Dos puntos de secuencia que arrancan de forma
consecutiva. La primera genera una onda si-
nusoidal con una amplitud creciente, la segunda
con una amplitud decreciente. Juntos producen
una progresión como la que se muestra a la
izquierda. Con el fin de garantizar que el pico
de la onda del centro se produzca una sola vez,
el primer punto de secuencia debe finalizar con
media onda positiva y la segunda, empezar con
media onda negativa, tal y como se muestra en
el diagrama.
Ejemplo 9
Centrarse en 1 ciclo de 4 puntos de secuencia:
Punto 1: 1/4 de onda sinusoidal (ángulo = 270°)
Punto 2: Tres ondas sinusoidales (relación de
la frecuencia con respecto al tiempo es de 1:3)
Punto 3: Rampa horizontal (f = 0)
Punto 4: Rampa de bajada (f = 0)
