AXIS Q1604-E Network Camera

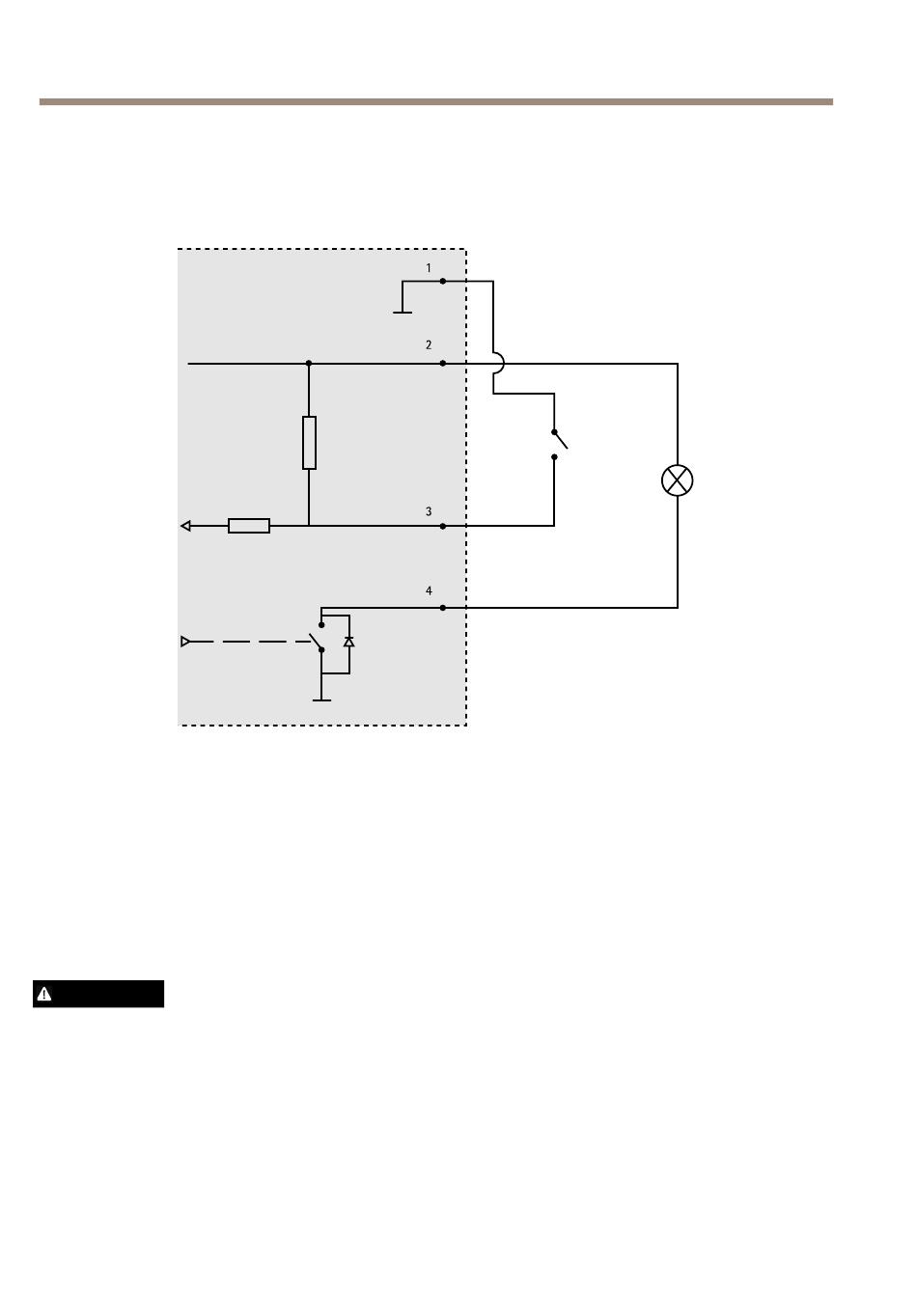

Schema delle connessioni

Connettore I/O
1
0 V CC (-)
2
Uscita CC 3,3 V, max 50 mA
3
Ingresso digitale da 0 a max 40 V CC
4
Ingresso digitale da 0 a max 40 V CC, open-drain, 100 mA

Installazione dell'hardware

Installazione del supporto per il montaggio a parete

ATTENZIONE
Verificare che le viti e i tasselli siano adatti al materiale della parete (es. legno, metallo,
cartongesso, pietra) e che il materiale sia in grado di sostenere telecamera, custodia e
supporto per il montaggio a parete.
1
2
3
4
