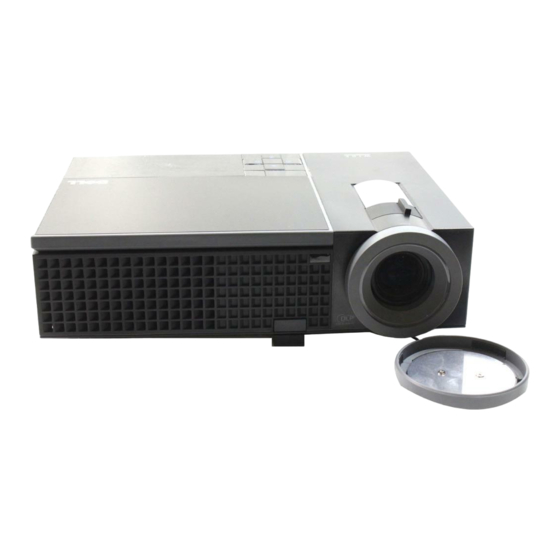

- Página 1 Proyector Dell™ 1609WX Guía del usuario...
- Página 2 © 2008 Dell Inc. Todos los derechos reservados. Queda prohibida cualquier reproducción sin el consentimiento por escrito de Dell Inc. Marcas comerciales que aparecen en este documento: Dell y el logotipo de DELL ® son marcas comerciales de Dell Inc.; DLP, el logotipo de DLP y DarkChip™2...
-
Página 3: Tabla De Contenido
Tabla de Contenidos Acerca de su proyector ....Acerca de su proyector ....Conexión del proyector . - Página 4 ....Contacto con Dell ....
-
Página 5: Acerca De Su Proyector
Antes de conectar su proyector, asegúrese de que todos los componentes necesarios están disponibles. Su proyector se envía con los componentes siguientes. Póngase en contacto con Dell (consulte Contacto con Dell en la página 47) si falta alguno de los componentes. -
Página 6: Acerca De Su Proyector
Acerca de su proyector Panel de control Lengüeta de zoom Anillo de enfoque Lente Botón del elevador Receptores IR PRECAUCIÓN: Instrucciones de seguridad No utilice el proyecto cerca de otros aparatos que generen mucho calor. No utilice el proyecto en zonas en las que exista un nivel excesivo de polvo. El polvo podría provocar un fallo en el sistema, y el apagado automático del proyector. -
Página 7: Conexión Del Proyector
S-Video In Video In Audio In Audio Out RS-232 Remote Dell 1609WX Conector de entrada DVI-D Salida VGA-A (ciclo monitor) Conector de entrada VGA-A (D-sub) Conector de entrada VGA-B (D-sub) Conector para S-video Conector de video compuesto Conector de entrada de audio... -
Página 8: Conexión Al Equipo
Cable de alimentación Cable VGA a VGA Cable USB a USB NOTA: El cable USB no viene suministrado por Dell. NOTA: Conecte el cable USB si desea utilizar las funciones de Página siguiente y Página anterior en el control remoto. -
Página 9: Conectar Un Equipo Usando Un Cable Dvi-D
Cable de alimentación Cable DVI-D Cable USB a USB NOTA: Dell no entrega el cable USB ni el cable DVI-D. NOTA: Conecte el cable USB si desea utilizar las funciones de Página siguiente y Página anterior en el control remoto. -
Página 10: Conectar Un Equipo Utilizando Un Cable Rs232
VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Cable de alimentación Cable RS232 NOTA: Dell no suministra el cable RS232. Puede adquirir el cable RS232 (6 ft) en el sitio web de Dell. Conexión del proyector... -
Página 11: Conexión De Monitor En Bucle Utilizando Cablesvga
Conexión de monitor en bucle utilizando cables VGA DVI-D In VGA - A VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Cable de alimentación Cable VGA a VGA Conexión del proyector... -
Página 12: Conexión A Un Reproductor De Dvd
S-Video In Video In Audio In Audio Out RS-232 Remote Cable de alimentación Cable S-video NOTA: El cable S-Video no viene suministrado por Dell. Puede adquirir el cable de extensión S-Video (50ft/100ft) en la página web de Dell. Conexión del proyector... -
Página 13: Conexión De Un Reproductor De Dvd Utilizando Un Cable Compuesto
Audio Out RS-232 VGA - B Remote Cable de alimentación Cable de video compuesto NOTA: El cable compuesto no viene suministrado por Dell. Puede adquirir el cable de extensión Compuesto (50ft/100ft) en la página web de Dell. Conexión del proyector... -
Página 14: Conexión De Un Reproductor De Dvd Utilizando Un Cable En Componentes
Cable de alimentación Cable VGA a YPbPr NOTA: El cable VGA a YPbPr no viene suministrado por Dell. Puede adquirir el cable de extensión VGA a YPbPr (50ft/100ft) en la página web de Dell. NOTA: Puede conectar el cable en componentes a la entrada VGA-A o VGA-B. -
Página 15: Conexión De Un Reproductor De Dvd Utilizando Un Cable En Componentes
Conexión de un reproductor de DVD utilizando un cable en componentes Uso del cable YPbPr a YPbPr y del adaptador YPbPr a VGA DVI-D In VGA - A VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote... -
Página 16: Conexión De Un Reproductor De Dvd Utilizando Un Cable Hdmi
VGA - A VGA - A S-Video In Video In Audio In Audio Out RS-232 VGA - B Remote Cable de alimentación Cable HDMI Adaptador DVI-D NOTA: Dell no entrega el cable HDMI ni el adaptador DVI-D. Conexión del proyector... -
Página 17: Uso Del Proyector
Source(Fuente) del control remoto o del panel de control para seleccionar el dispositivo fuente deseado. El logotipo de Dell continuará en la pantalla durante 30 segundos al arrancar el proyector. Si en la pantalla aparece el mensaje "Buscando señal...", asegúrese de que los cables de señal correspondientes estén conectados. -
Página 18: Ajuste De La Imagen Proyectada
NOTA: Si pulsa el botón Power mientras el proyector está funcionando, en la pantalla aparecerá el mensaje "Presione el botón Encendido para apagar el monitor". Para borrar el mensaje, pulse cualquier botón Menu del panel de control o simplemente ignórelo y desaparecerá después de 5 segundos. Ajuste de la imagen proyectada Aumento de la altura del proyector Pulse el botón Elevator. -
Página 19: Ajuste Del Enfoque Y Zoom Del Proyector
Ajuste del enfoque y zoom del proyector PRECAUCIÓN: Para evitar daños en el proyector, asegúrese de que la lente de zoom y el pie elevador estén completamente retraídos antes de trasladar o colocar el proyector en su maleta de transporte. Gire la lengüeta de zoom para alejar o acercar la imagen. -
Página 20: Ajuste Del Tamaño De La Imagen De Proyección
Ajuste del tamaño de la imagen de proyección 359,4"(913,0cm) 269,6"(684,7cm) 209,7"(532,6cm) 149,8"(380,4cm) 89,9"(228,2cm) 30,0 "(76,1cm) 27,3" (69,4cm) 3,3'(1,0m) DVI-D In VGA - A VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Dell 1609WX Uso del proyector... -
Página 21: Uso Del Panel De Control
30,0" 89,9" 149,8" 209,7" 269,6" 359,4" Máx. (76,1cm) (228,2cm) (380,4cm) (532,6cm) (684,7cm) (913,0cm) Pantalla (Diagonal) 27,3" 81,9" 136,6" 191,2" 245,8" 327,7" Mín. (69,4cm) (208,1cm) (346,8cm) (485,6cm) (624,3cm) (832,4cm) 25,4" X 15,9" 76,2" X 47,6" 127" X 79,4" 177,8" X 111,1" 228,8" X 142,9" 304,8" X 190,5" Máx. - Página 22 LÁMPARA lámpara. (consulte Cambio de la lámpara en la página 41). Si el problema persiste, contacte con Dell (consulte Cambio de la lámpara en la página 41). • Si la luz LAMP parpadea en color ámbar, el proyector se apagará automáticamente para indicar un fallo en el sistema.
- Página 23 Abajo / Corregir Le permite seleccionar opciones en el menú en dist. pantalla (OSD). También puede utilizar el botón Abajo para ajustar la distorsión de la imagen provocada por la inclinación del proyector. Menú Le permite activar el OSD. Use los botones y as teclas de dirección y el botón Menúpara navegar a través del menú...
-
Página 24: Uso Del Control Remoto
Uso del control remoto 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 10 10 20 20 Luz LED Indicador LED. Fuente Pulse para alternar entre las fuentes RGB Digital, RGB Analógica, Compuesto, Componentes (YPbPr por medio de VGA) y S-video. -
Página 25: Alimentación
17 y Apagado del proyector en la página 17. 12 Modo Video El microproyector Dell 1609WX cuenta con configuraciones predefinidas optimizadas para la visualización de datos (gráficos de PC) o de video (películas, juegos, etc.). Pulse el botón Modo Video para alternar entre Modo PC, Modo Pelíc, Modo... -
Página 26: Menú Principal
Para volver al Menú Principal, vaya a la ficha Back (Atrás) y pulse el botón Enter en el panel de control o en el control remoto. Para salir del menú en pantalla OSD, acceda a la ficha EXIT y pulse el botón Enter o el botón Menú... -
Página 27: Aj. Auto. (Ajuste Automático)
AJ. AUTO. (AJUSTE AUTOMÁTICO) La función de ajuste automático ajusta automáticamente la FRECUENCIA y el SEGUIMIENTO en el modo PC. Mientras se esté realizando el ajuste automático aparecerá el siguiente mensaje en la pantalla "Ajuste automático en curso…". CONFIGURAR Incluye las opciones Corregir dist. v., Corregir dist., Modo proyector, Relación aspecto y Inform. -
Página 28: Imagen (En Modo Pc)
• 4:3 — La fuente se escala para ajustarse a la altura de la pantalla. • Panorámico — La fuente de entrada se escala para ajustarse a la pantalla. Use la relación de aspecto 4:3 si está usando uno de los siguientes elementos: –... -
Página 29: Imagen (En Modo Video)
IMAGEN (en Modo Video) Utilizando el menú Imagen puede ajustar las opciones de pantalla de sus proyectores. El menú Imagen ofrece las siguientes opciones: —Use para ajustar el brillo de la imagen. RILLO —Use para ajustar el contraste de la pantalla. ONTRASTE —Le permite ajustar la temperaturade color. -
Página 30: Pantalla (En Modo Pc)
PANTALLA (en Modo PC) Utilizando el menú Pantalla puede ajustar las opciones de pantalla de sus proyectores. El menú Imagen ofrece las siguientes opciones: Ví —Le permite optimizar el modo de pantalla de los proyectores: PC, Movie, sRGB (ofrece una representación del color más precisa), Juego , y Personal (ajusta su configuración preferida). -
Página 31: Pantalla (En Modo Video)
ó —Pulse para movr la imagen hacia abajo, y para mover la OSICI ERTICAL image hacia arriba. —Cambie la frecuencia de datos de pantalla para que coincida con la RECUENCIA frecuencia de la tarjeta gráfica de su equipo. Si aparece una línea vertical que parpadea, utilice el control de Frecuencia para minimizar las barras. -
Página 32: Lámpara
LÁMPARA Utilizando el menú Lámpara puede ajustar las opciones de pantalla de sus proyectores. El menú Imagen ofrece las siguientes opciones: Lá —Muestra las horas de uso desde el restablecimiento del ORAS MPARA temporizador de la lámpara. .—Seleccione Sí para establecer el período de retardo para ahorro. HORRAR NERG El período de retardo es el tiempo que usted desea que espere el proyector sin... -
Página 33: Idioma
IDIOMA El menú de Idioma le permite configurar el idioma del menú OSD. Uso del proyector... -
Página 34: Otros
Seleccione SÍ para capturar la imagen de la pantalla como Mi logotipo personalizado. Esta pantalla sustituirá a las pantallas originales con el logotipo de Dell. Puede recuperar la pantalla predeterminada seleccionando el Logotipo de Dell en la pantalla emergente. NOTA: Para capturar una imagen completa, asegúrese de que la señal de... - Página 35 —Le permite proteger el proyector con una contraseña. Esta utilidad de LAVE seguridad le permite imponer una variedad de restricciones de acceso para proteger su privacidad y evitar que otros utilicen sin permiso su proyector. Esto significa que el proyector no podrá usarse si se toma sin autorización y por tanto sirve como característica antirrobo.
- Página 36 Si la clave introducida es incorrecta, tendrá otras 2 oportunidades. Tras tres intentos fallidos, el proyector se apagará automáticamente. NOTA: Si ha olvidado su clave, contacte con su distribuidor de DELL™ o personal de servicio cualificado. Para cancelar la función de clave, seleccione Des e introduzca la clave para desactivar la función.
-
Página 37: Solución De Problemas Del Proyector
Solución de problemas del proyector Si experimenta problemas con el proyector, consulte las siguientes sugerencias para solucionarlos. Si el problema persiste, comuníquese con Dell. Consulte la sección Contacto con Dell en la página 47 Problema Solución posible No aparece la imagen en la •... - Página 38 Si no está utilizando un equipo portátil Dell™, consulte la documentación de su equipo. La pantalla no muestra su Si está usando una computadora portátil Dell, presentación pulse (Fn+F8). La imagen es inestable o Ajuste el seguimiento en el submenú...
- Página 39 Desenchufe el cable de alimentación tras 3 minutos y luego vuelva a encender la pantalla. Si el problema persiste, póngase en contacto con Dell™. (Consulte la sección Contacto con Dell en la página 47). Solución de problemas del proyector...
- Página 40 Vuelva a encender la pantalla cuando el proyector se enfríe. Si el problema persiste, comuníquese con Dell (Consulte la sección Contacto con Dell en la página 47). La luz TEMP parpadea de Ha ocurrido un fallo en el ventilador y el color ámbar...
-
Página 41: Cambio De La Lámpara
El mensaje siguiente aparecerá en la pantalla cuando la lámpara del proyector esté finalizando su vida útil y deba cambiarse: La lámpara está alcanzando el fin de su vida útil a funcionamiento completo. Debe cambiarla. www.dell.com/lamps PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad descritas en la Página 6. - Página 42 NOTA: Es posible que Dell™ solicite que las lámparas reemplazadas bajo garantía sean devueltas a Dell™. De lo contrario, elimine o recicle la lámpara. Para más información, consulte Eliminación de la lámpara en la página 42. Afloje los 2 tornillos que sujetan la lámpara.
-
Página 43: Especificaciones
Especificaciones Válvula de luz 0,65" WXGA DMD Tipo A, DarkChip™2 Brillo 2500 ANSI lúmenes (máx.) Tasa de contraste 1900:1 típica (Completo/Apagado) Uniformidad 85% típica (estándar de Japón - JBMA) Número de píxeles 1280 x 800(WXGA) Color visible 16,7M colors Velocidad de la rueda del color Lente de proyección F-Stop: F/ 2,44~2,58... - Página 44 El período de vida de la lámpara especificado para los proyectores de Dell se refiere al tiempo típico en condiciones de funcionamiento adecuadas para más del 50% de los usuarios encuestados que debe transcurrir para que el nivel de brillo nominal de la lámpara se reduzca al 50%, aproximadamente.
- Página 45 Ejemplo: Comando de Encendido (enviar byte bajo primero) --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Lista de comandos de control Para ver el código RS232 más reciente, visite el sitio de soporte de Dell en: support.dell.com. Especificaciones...
- Página 46 Modos de compatibilidad (Analógico/Digital) Resolución Frecuencia V. (Hz) Frecuencia H. (KHz) 640X480 59,9 31,5 640X480 37,5 640X480 43,3 720X400 70,1 31,5 720X400 37,9 800X600 60,3 37,9 800X600 46,9 800X600 85,1 53,7 848X480 1024X768 48,4 1024X768 1024X768 68,7 1280X720 59,9 44,8 1280X768 59,9 47,8...
-
Página 47: Contacto Con Dell
Dell ofrece distintas opciones de asistencia online y por teléfono. Su disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su zona. Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio al cliente: Visite support.dell.com. -
Página 48: Apéndice: Glosario
Apéndice: Glosario ANSI Lumens —Una norma para medir el brillo. Se calcula dividiendo un metro cuadrado de imagen en nueve rectángulos iguales, midiendo los lux (o el brillo) en el centro de cada rectángulo, y promediando los nueve puntos. Relación de aspecto —La relación de aspecto más popular es 4:3 (4 por 3). Los primeros formatos de televisión y de computadoras eran en una relación de aspecto 4:3, lo que significa que el ancho de la imagen es 4/3 veces la altura. - Página 49 dB— decibelio—Una unidad para expresar la diferencia relativa de potencia o intensidad, usualmente entre señales acústicas o eléctricas, igual a diez veces el logaritmo común del cociente de dos niveles. Pantalla diagonal— Un método para medir el tamaño de una pantalla o una imagen proyectada.
- Página 50 fotogramas por segundo. PAL— Fase alternada por líneas. Una norma europea de vídeo y emisión, con un formato de vídeo de 625 líneas a 25 fotogramas por segundo. Imagen inversa— Característica que permite voltear la imagen en el eje horizontal. Cuando se usa en un ambiente de proyección por adelante, el texto y los gráficos se ven al revés.
- Página 51 Rueda de ajuste de la in- Realizar la conexión con un clinación 16 cable HDMI 14 Ajuste del enfoque y zoom del Contacto con Dell 5 proyector 17 Control remoto 21 Anillo de enfoque 17 Receptor IR 20 Lengüeta de zoom 17...
- Página 52 Ranura de cable de seguridad 7 Salida VGA-A (ciclo monitor) 7 Menú en pantalla 22 Solución de problemas 34 Ajuste automát. 23 Contacto con Dell 34 Configurar 24 IDIOMA 30 Imagen (en Modo PC) 25 IMAGEN (en Modo Video) 26 Unidad principal 6 Lámpara 29...
