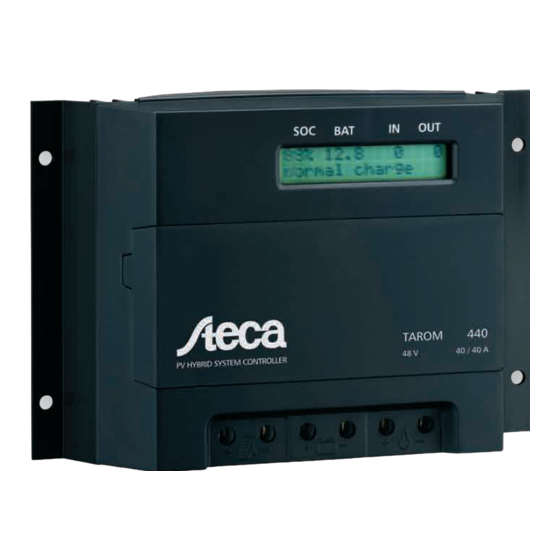

- Página 1 PHOTOVOLTAIK - PHOTOVOLTAIC - PHOTOVOLTAIQUE - FOTOVOLTAICA Manual de utilización y instalación Regulador solar programable para sistemas híbridos y de telecomunicación Steca Tarom 718.960 | V07.51...
-
Página 2: Tabla De Contenido
Mantenimiento ..............................22 Características técnicas............................22 Datos de potencia..............................22 Datos del regulador a 25 °C ..........................22 Tipo de regulador................................22 Anomalías y localización ............................23 Garantía legal ...............................24 Accesorio ................................24 © Steca GmbH; Version 07.51; S.Nr. 718960 PV System Manager TAROM página 2 V07.51... -
Página 3: Indicaciones De Seguridad Y Responsabilidades
1 Indicaciones de seguridad y responsabilidades 1.1 Identificación de las indicaciones de seguridad: En las presentes instrucciones, las indicaciones de seguridad para protección personal se identifican mediante el símbolo adjunto, y la escritura en negrita. Las indicaciones sobre la seguridad de funcionamiento de la instalación van escritas en negrita. También es necesario tener en cuenta las indicaciones de seguridad proporcionadas por los fabricantes de los componentes que van conectados al regulador, y que en ningún caso quedan fuera de efectividad por las presentes instrucciones de manejo. -
Página 4: Responsabilidades
Las medidas de protección propias de la construcción del regulador de carga pueden quedar perjudicadas si las formas de utilización del equipo no se corresponden con las especificadas por el fabricante. Los obstáculos en la ventilación del equipo pueden ser causa de calentamiento excesivo y deterioros en el aparato. -
Página 5: Márgenes De Trabajo
El administrador de sistema puede ser adaptado a aplicaciones específicas del cliente. Para una versión industrial del administrador de sistema diríjase por favor a Steca GmbH. En este caso nosotros optimizamos el producto acorde a sus necesidades especiales para que el aparato resista también condiciones climáticas agresivas, como mayores rangos de... - Página 6 ⇒ Shunts de alta intensidad que pueden incorporarse en las líneas de generadores auxiliares y de cargas, de forma que el regulador también pueda calcular las condiciones de carga (SOC) cuando la batería se carga desde otras fuentes (generador eólico, diesel, etc.), o cuando a la batería se conectan directamente cargas fuertes (rectificadores de alterna).
-
Página 7: Descripción Del Funcionamiento
cuanto aparece un exceso de corriente, se alimentan las cargas adicionales (bomba de riego del jardín, resistencias de calefacción, electrolizador para obtención de hidrógeno, etc.). ⇒ En el regulador puede ir conectado un logger externo de datos para registrar los parámetros más importantes del sistema que pueden ser transmitidos a un PC a través de una interfece. -
Página 8: Descripción Detallada
aprovecha para la recarga rápida. La función de carga de compensación puede activarse por no alcanzarse un determinado nivel de carga, por superarse un tiempo concreto, contado a partir de la anterior función de carga de compensación, o manualmente. Las informaciones más importantes sobre las condiciones de funcionamiento en cada momento se indican en una pantalla LCD. -
Página 9: Corrección Por Temperatura En La Tensión Final De Carga
3.2.3 Corrección por temperatura en la tensión final de carga 15,6 2,60 En las baterías de plomo con electrolito ácido, la tensión 15,3 2,55 final de carga óptima desciende cuando aumenta la 15,0 2,50 temperatura. Si se ajusta una tensión final de carga fija, cuando la temperatura de la batería aumenta se produce 14,7 2,45... -
Página 10: Pantalla
3.2.8 Pantalla La pantalla de dos líneas proporciona información con indicación de estado sobre los parámetros más importantes del sistema. En la primera línea se muestra permanente el estado de la carga, la tensión de la batería y las corrientes de carga y de descarga (con resolución aumentada). En la segunda línea se muestran alternadamente valores y descripciones de los parámetros del sistema y de las condiciones de funcionamiento. -
Página 11: Manejo Del Regulador De Sistema
Al ser posible la compensación de la caída de tensión entre el regulador y la batería sin necesidad de utilizar líneas de sensores, el valor indicado corresponde a la tensión en los polos de la batería U_Bat, y no en bornes del regulador. I_in es la suma de las corrientes de carga que circulan hacia la batería. -
Página 12: Ajustes Iniciales
Si la tapa puede desenclavarse sin dificultad, podrá volver a cerrarse sin problemas. Hay que tener en cuenta que primero se encaja la tapa por la bisagra, y a continuación se enclava la pestaña con cuidado. Si se utiliza alguna de las opciones puede procederse a partir la cubierta del canal en la zona correspondiente. -
Página 13: Columna De Menú Manu
5.4 Columna de menú MANU En esta columna es posible intervenir directamente de forma manual en el comportamiento del regulador. En carga rápida manual se incrementa la tensión de carga al valor previamente establecido, durante un determinado tiempo. Una vez realizados los ajustes en esta ventana es posible abandonar los cambios mediante las teclas de flechas ▲▼, o seleccionarlos, pulsando OK. -
Página 14: Columna De Menú Prog
Esta columna sirve para configurar el tipo de batería. Una vez confirmada la selección de la ventana con OK, por medio de las teclas de flechas ▲▼, seleccionar fija „fixed“ o líquida „liquid“. Si se selecciona „fixed“ se desactiva tanto la ventana de programación de la densidad del ácido como la carga de compensación „equal charging“, ya que es necesario evitar la gasificación en las baterías de gel. - Página 15 La carga de compensación puede ajustarse de forma análoga a como se ajusta la carga de refuerzo. En primer lugar, seleccionar la ventana con OK, y a continuación, por medio de las teclas de flechas ▲▼, modificar los valores. Confirmar la modificación con OK para acceder a la configuración del tiempo.
-
Página 16: Ejemplo De Configuración
necesario variar el valor de la tensión en función de la temperatura. Los valores ajustados de tensión final de carga (end of charge, boost, equal) están referidos a la temperatura ambiente, y varían en función de ella conforme al coeficiente que puede ajustarse en este punto de la programación. Posibilidades de programación: -2 mV...-8 mV/K/célula 5.8 Ejemplo de configuración 5.8.1 Ajuste original de fábrica... -
Página 17: Ejemplo De Programación
través de la ventana "regulation" se llega a la ventana deseada "factory adjust". Con la tecla OK puede abrir la ventana. Entonces aparece la indicación de que pulse las teclas menú y OK simultáneamente. 5.9 Ejemplo de programación Por medio de un ejemplo se muestra la forma en que puede modificarse el ajuste de fábrica dentro de la columna de menú... -
Página 18: Elección Del Emplazamiento De Montaje
• 9. Conclusiones ⇒ National Electric Code con artículo 690 6.2 Elección del emplazamiento de montaje El regulador va conectado con el generador solar, la batería las cargas alimentadas. Para que las pérdidas, y por tanto las caídas de tensión, sean mínimas en las líneas, el regulador deberá montarse de manera que los cables de conexión sean lo más cortos y directos posible. -
Página 19: Medidas De Preparación
El regulador puede utilizarse como plantilla para marcar los orificios en la pared antes de realizar los taladros. regulador sólo debe utilizarse como plantilla para marcar los taladros en la pared. En ningún caso debe usarse como plantilla para realizar los taladros En la fijación es preciso asegurarse de que el cuerpo de disipación térmica quede perfectamente aireado para la refrigeración 6.3 Medidas de preparación... -
Página 20: Instalación Y Puesta En Marcha
6.4 Instalación y puesta en marcha Es imprescindible tener en cuenta la totalidad de las Indicaciones generales de seguridad (capítulo 1.3, página 3). Es imprescindible seguir el orden de operaciones que se especifica en el siguiente apartado para la realización de las conexiones. En caso contrario no puede garantizarse la puesta en marcha en correctas condiciones. -
Página 21: Protección Del Hardware
anomalías se indican mediante el mensaje „load current“ (exceso de corriente). Una vez subsanada la anomalía, el regulador recupera automáticamente el funcionamiento normal, tras unos 30 segundos. 6.6.2 Protección del hardware El regulador va protegido mediante fusibles contra corriente muy por encima de las nominales. Por esa razón, la corriente nominal del regulador no puede deducirse de las características de los fusibles. -
Página 22: Mantenimiento
sólo una puede ponerse a tierra. Si el sistema solar tiene ya un lado puesto a masa, solamente deberá conectarse a esa masa uno de los componentes (en el ejemplo, la batería). Cualquier otra conexión adicional a masa (módulo o carga) hace de puente en el elemento regulador y el fusible, con el consiguiente deterioro del funcionamiento y del propio regulador. -
Página 23: Anomalías Y Localización
Tolerancia de +/-2% a 14A +/-2% a 18A +/-2% a 12A < 40 % corriente nominal +/-10% +/-10% +/-10% = corriente nominal 9 Anomalías y localización El regulador está concebido para que pueda ser utilizado sin problemas durante muchos años. No obstante, siempre que se presente alguna anomalía. -
Página 24: Garantía Legal
• Verificar contactos y conexiones no modul No hay módulo conectado, o módulo desmontado del sistema. • Quitar ambas líneas (M+ y M-) del Reconocimiento negativo a pesar de que no se instaló un módulo. borne de entrada • Esperar mínimo 1 hora •... - Página 25 Software para la unidad de registro: TARCOM (freeware) PV System Manager TAROM página 25 V07.51...
- Página 26 718960...
