Instalación
PROTECCIÓN CONTRA TIRONES DEL CABLE ELÉCTRICO
Para evitar tirones de la conexión eléctrica dentro de la máquina
de hacer hielo, se debe instalar un dispositivo de protección
contra tirones del cable eléctrico en el panel posterior de la
máquina de hacer hielo.
1. Desmonte el dispositivo de protección contra tirones en sus
tres componentes.
2. Instale el soporte del cable a través de la abertura en la
esquina inferior derecha del panel posterior de la máquina
de hacer hielo.
TUERCA DE
RETENCIÓN
(DETRÁS DEL PANEL)
SOPORTE
DEL CABLE
CABLE
ELÉCTRICO

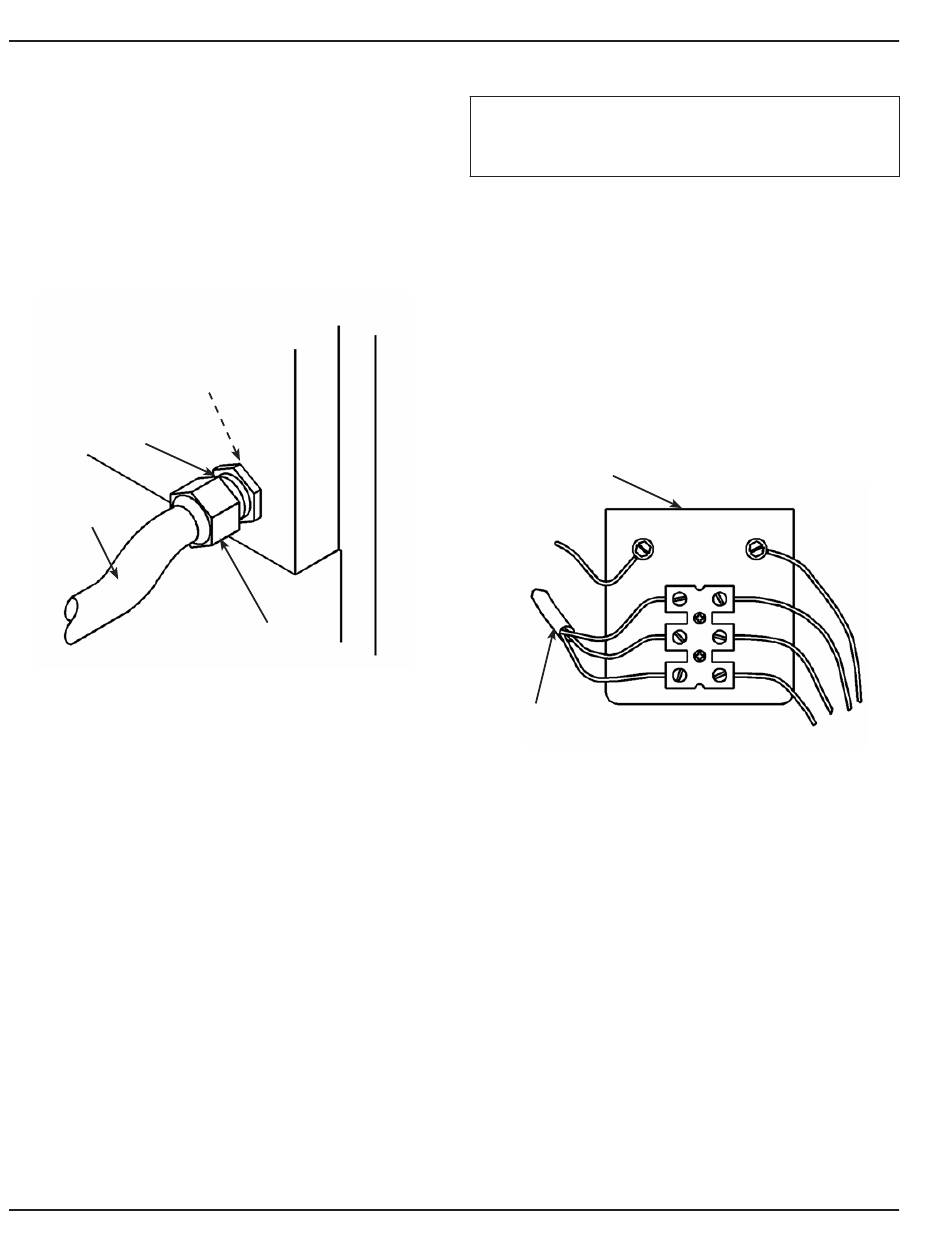

Instalación de la protección contra tirones
3. Apriete la tuerca de retención con la mano en el soporte
del cable desde el interior del panel posterior de la
máquina de hacer hielo.
4. Deslice la tuerca de compresión sobre el cable eléctrico.
5. Pase aproximadamente 1,5 m (5 ft.) de cable eléctrico a
través del soporte del cable. (El cable adicional permitirá
el desmontaje del panel posterior para mantenimiento
posterior).
6. Apriete la tuerca de compresión con la mano en el soporte
del cable.
14
TUERCA DE
COMPRESIÓN
CONEXIÓN DE CABLES DEL BLOQUE DE TERMINALES
AdAertencia
n
Siempre desconecte la energía hacia la máquina de hacer
hielo antes de trabajar en el sistema de circuitos eléctricos.
Después de instalar el cable eléctrico en el dispositivo de
protección contra tirones, se debe conectar el bloque de
terminales al suministro de energía de la máquina de hacer
hielo.
1. Retire los dos tornillos Phillips para retirar el panel inferior
de la parte delantera de la máquina de hacer hielo.
2. Con cuidado, meta la mano dentro de la máquina de hacer
hielo y tire del cable eléctrico hacia adelante hacia el
bloque de terminales.
3. Quite suficiente aislamiento del cable eléctrico para realizar
buenas conexiones eléctricas en el bloque de terminales.
BLOQUE DE
TERMINALES
L1
N
TIERRA
CABLE
ELÉCTRICO
Conexiones del bloque de terminales
4. Abra los terminales de tornillo en el bloque de terminales.
5. Conecte cada hilo del cable eléctrico al terminal de tornillo
correspondiente.
6. Con cuidado, apriete los tornillos sobre el hilo.
7. Tire suavemente de cada hilo para asegurarse de que las
conexiones estén fijas.
Número de pieza: TUC240 Mod. 00 01/18
Sección 2
