Instrucciones de programación
6.1 Instrucciones básicas

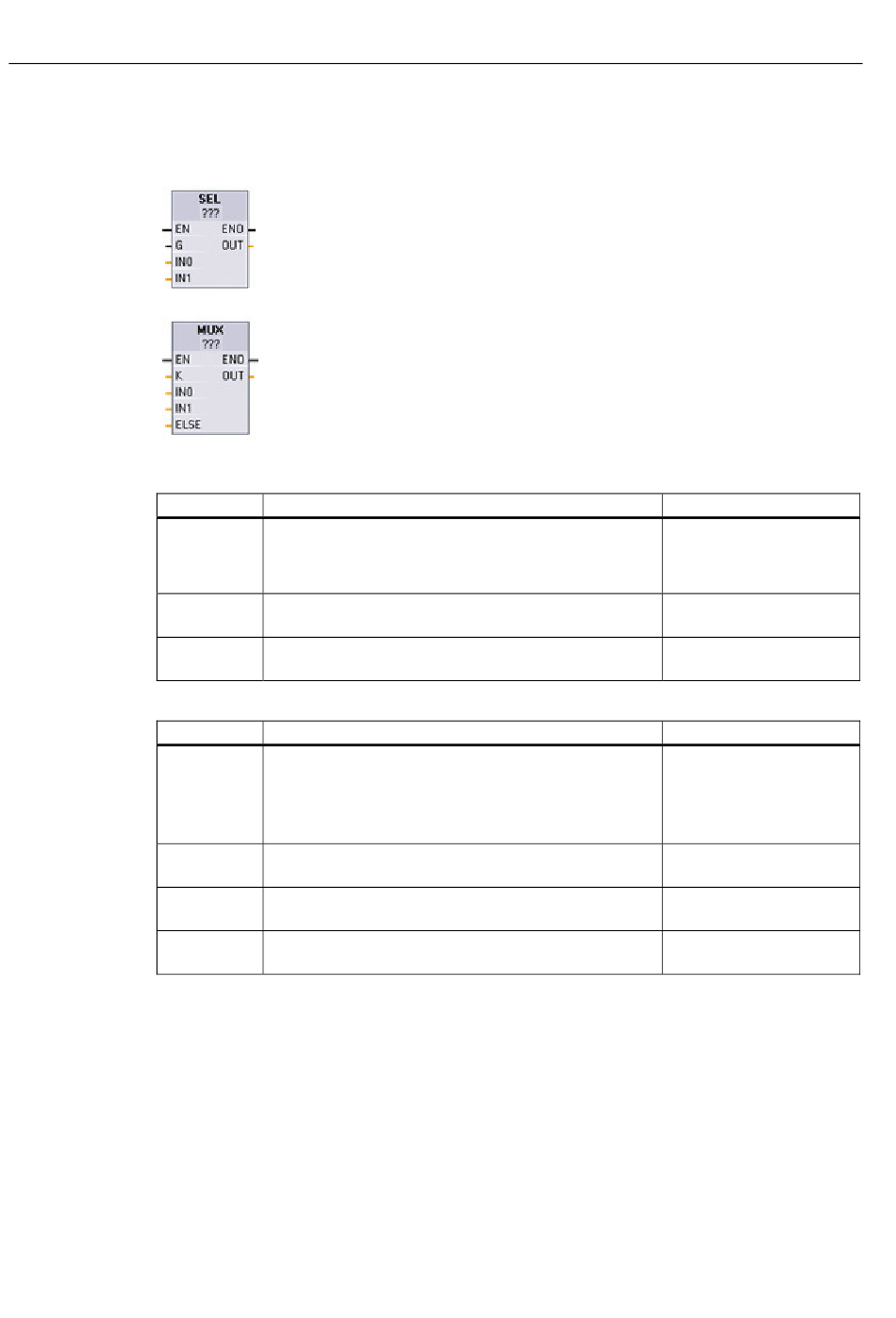

Instrucciones "Seleccionar" (SEL) y "Multiplexar" (MUX)

SEL
G
IN0, IN1
OUT
MUX
K
IN0, IN1, ....
ELSE
OUT
Las variables de entrada y salida deben tener un mismo tipo de datos.
● La instrucción SEL selecciona siempre entre dos valores IN.
● La instrucción MUX tiene dos parámetros IN cuando se inserta por primera vez en el
Utilice los métodos siguientes para agregar y quitar parámetros de entrada de la instrucción
MUX:
136
 La instrucción SEL (Seleccionar) asigna uno de dos valores de entrada
al parámetro OUT, dependiendo del valor del parámetro G.
 La instrucción MUX (Multiplexar) asigna uno de varios valores de
entrada al parámetro OUT, dependiendo del valor del parámetro K. Si
el parámetro K excede el rango válido, el valor del parámetro ELSE se
asigna al parámetro OUT.
Haga clic debajo del nombre del cuadro y seleccione un tipo de datos en la
lista desplegable.
Tipo de datos
Bool
SInt, Int, DInt, USInt, UInt, UDInt, Real, Byte, Word,
DWord, Time, Char
SInt, Int, DInt, USInt, UInt, UDInt, Real, Byte, Word,
DWord, Time, Char
Tipo de datos
UInt
SInt, Int, DInt, USInt, UInt, UDInt, Real, Byte, Word,
DWord, Time, Char
SInt, Int, DInt, USInt, UInt, UDInt, Real, Byte, Word,
DWord, Time, Char
SInt, Int, DInt, USInt, UInt, UDInt, Real, Byte, Word,
DWord, Time, Char
editor de programación. No obstante, se puede ampliar agregando más parámetros IN.
Descripción
Interruptor selector:
FALSE para IN0

TRUE para IN1

Entradas
Salida
Descripción
Valor selector:
0 para IN0

1 para IN1

...

Entradas
Entrada del valor
sustitutivo (opcional)
Salida
Controlador programable S7-1200
Manual de sistema, 11/2009, A5E02486683-02
