6.11.2.4 Modificar sección
Si desea desplazar, ampliar o reducir el segmento del dibujo, p. ej., para ver detalles o volver
a visualizar posteriormente el dibujo completo, utilice la lupa.
La lupa permite determinar el segmento y ampliarlo o reducirlo a continuación.
Requisitos
El fichero DXF está abierto en el gestor de programas o en el editor.
Procedimiento
6.11.2.5

Girar vista

Es posible girar la posición del dibujo.
Torneado
Manual del usuario, 08/2018, 6FC5398-8CP41-0EA0

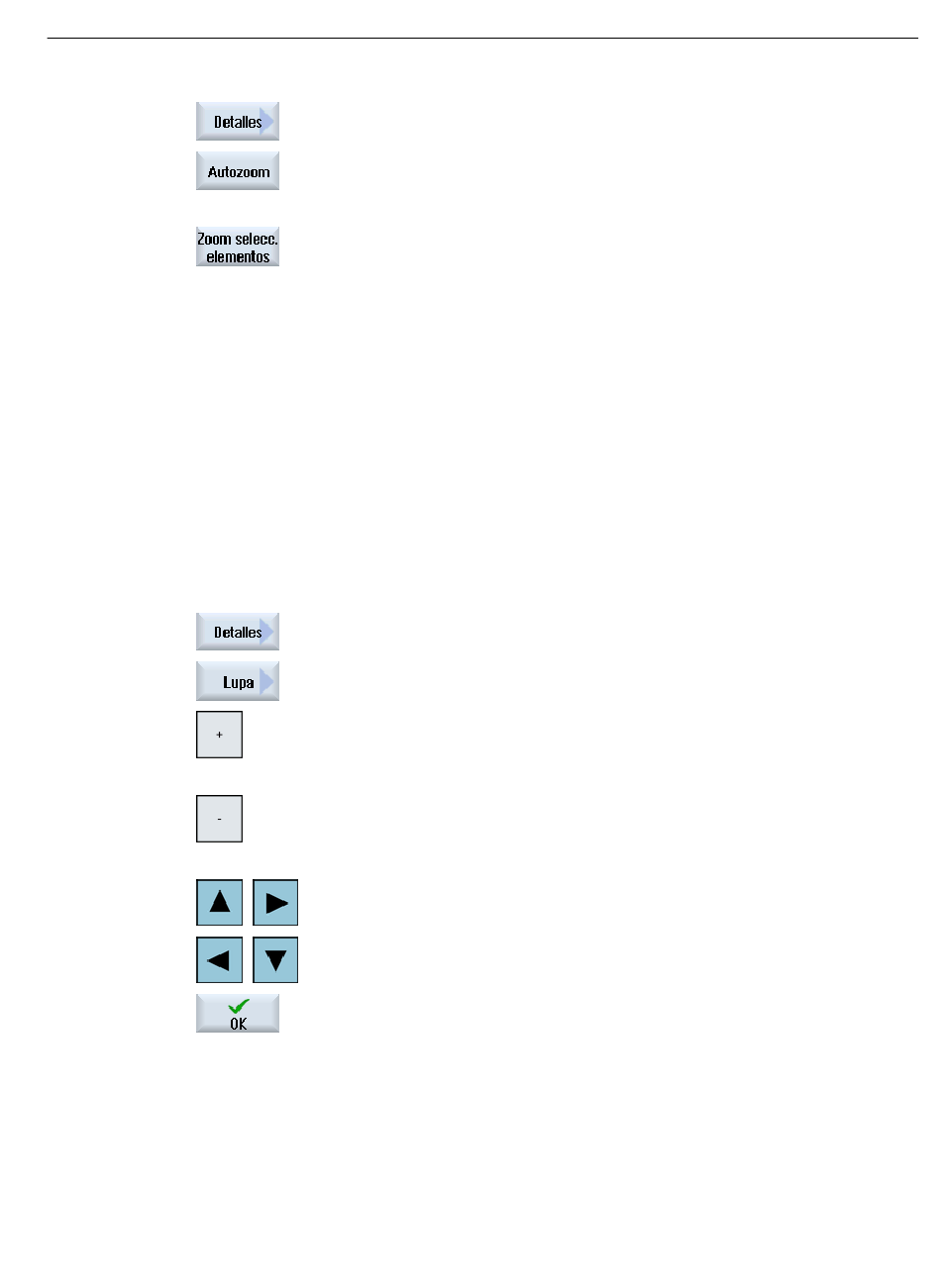

3. Accione los pulsadores de menú "Detalles" y "Autozoom" para adaptar
automáticamente el segmento al tamaño de la ventana.
o bien
4. Accione los pulsadores de menú "Detalles" y "Zoom selecc. Elementos"
si desea acercar automáticamente los elementos que se encuentran en
una cantidad seleccionada.
1. Accione los pulsadores de menú "Detalles" y "Lupa".
Se muestra una lupa en forma de marco rectangular.
2. Pulse la tecla <+> para ampliar el marco.
o bien
Pulse la tecla <-> para reducir el marco.
o bien
Pulse una de las teclas de cursor para desplazar el marco hacia arriba,
hacia la izquierda, hacia la derecha o hacia abajo.
3. Accione el pulsador de menú "OK" para aplicar el segmento elegido.
Mecanizar pieza
6.11 Trabajar con ficheros DXF
193
