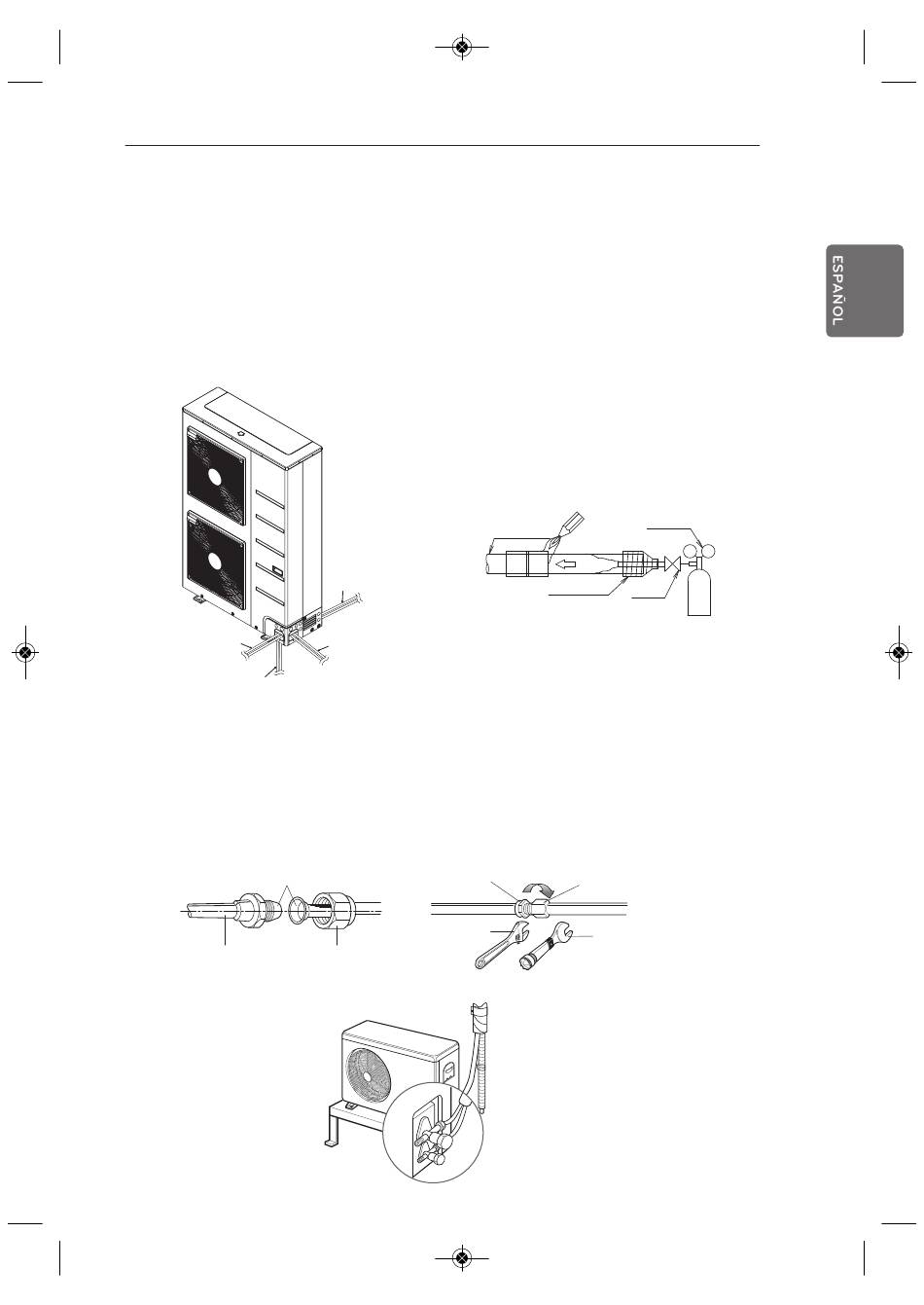

CONEXIONES DE LAS CONDUCCIONES ENTRE LA UNIDAD EXTERIOR E INTERIOR

CONEXIONES DE LAS CONDUCCIONES
ENTRE LA UNIDAD EXTERIOR E INTERIOR
- Las conexiones de las conducciones se pueden realizar en el lado frontal o en el lateral según el en-
torno de instalación.
- Asegúrese de que deja un flujo de 0.2kgf/cm² de nitrógeno en la conducción durante la soldadura.
- Si no fluye nitrógeno durante la soldadura, se pueden formar varias membranas oxidadas en el inte-
rior y perturbar el funcionamientonormal de válvulas y condensadores.
Tubería frente
a extraer
Salida de la conducción frontal

Trabajo preparatorio

- Use las salidas de la jaula base de la unidad exterior para las salidas de las tuberías
derecha/izquierda o inferior.
- Alinee el centro de las conducciones y apriete suficientemente la tuerca de abocardado con la mano.
- Finalmente, apriete la tuerca de abocardado con una llave de torsión hasta que la llave haga un chasquido.
Alinear el centro
Tubo
Salida de la
conducción del
lado derecho
Tubería Lado
derecho a extraer
Abocardado de toma
Llave
Tuerca de abocardado
Tubería de
Regulador
refrigerante
Dirección Dirección Dirección
del nitrógeno del nitrógeno del nitrógen
Mampostería
Válvula
Tuerca de abocardado
Llave dinamométrica
27
Nitrógeno
