7 .

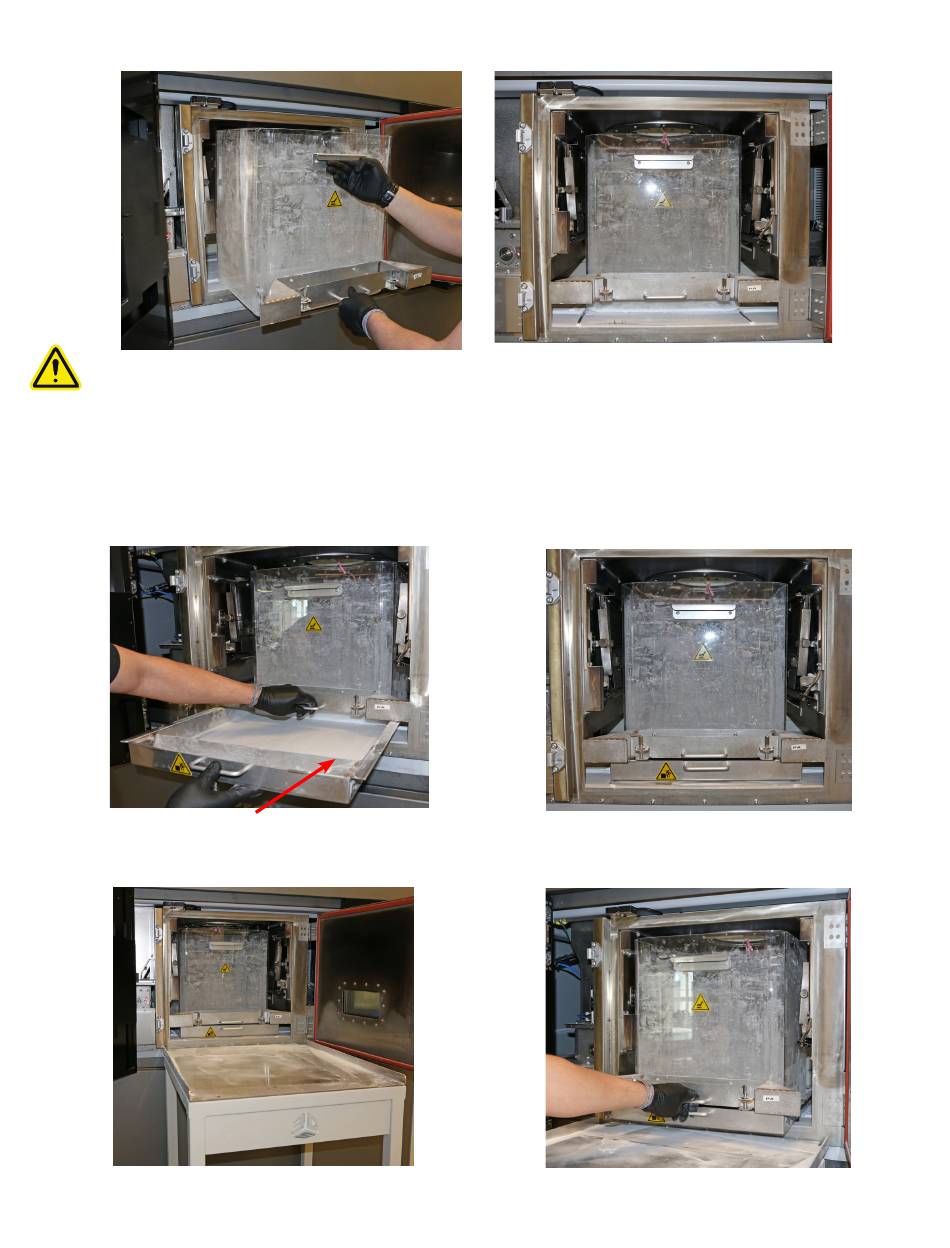

Con el mango hacia usted, inserte completamente el cilindro de extracción en la cámara de impresión, colocándolo sobre la
base de impresión .
Asegúrese de que las lengüetas exteriores del cilindro encajen en el borde de la puerta de la cámara de
impresión .
8 .
Cierre y trabe la puerta interior de la cámara de impresión .
9 .
Cierre la puerta exterior de la cámara de impresión .
10 . En Sinter, abra el Control del pistón y presione el botón Activar el pistón para levantar el bloque de impresión dentro del
cilindro .
11 . Una vez que el pistón haya terminado de elevar el bloque de impresión, abra la puerta interior y exterior de la cámara de
impresión .
12 . Deslice la bandeja del bloque de impresión debajo del cilindro, como se muestra, y asegure la bandeja con los pasadores
del cilindro .
13 . Si el bloque de impresión es liviano, puede moverlo manualmente al sistema de MQC de la ProX® . De lo contrario, use el
carro de transferencia de piezas .
14 . Mueva y alinee el carro con la cámara de impresión .
15 . Deslice el cilindro y la bandeja fuera de la cámara sobre el carro .
16 . Mueva el carro de transferencia hasta el sistema de MQC .
3D Systems, Inc.
29
Ref. 76-D020 Rev. A
