FOR CAR USE ONLY/POUR APPLICATION AUTOMOBILE/PARA USO EN AUTOMÓVILES
•
OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding performance and feature
capabilities of the equipment, then retain the manual for future reference.
•
MODE D'EMPLOI
Veuillez lire ce mode d' e mploi pour tirer pleinement profit des excellentes performances et
fonctions de cet appareil, et conservez-le pour toute référence future.
•
MANUAL DE OPERACIÓN
Lea este manual, por favor, para disfrutar al máximo de las excepcionales prestaciones y
posibilidades funcionales que ofrece el equipo, luego guarde el manual para usarlo como referencia
en el futuro.
CONTENTS
WARNING ................................................................................. 2
CAUTION................................................................................... 3
INSTALLATION .......................................................................... 4
ATTACHING THE TERMINAL COVERS ........................................... 5
CONNECTIONS .......................................................................... 6
CONNECTION CHECK LIST ........................................................ 10
SWITCH SETTINGS ................................................................... 11
SYSTEM DIAGRAMS ................................................................ 13
SPECIFICATIONS ...................................................................... 19
SERVICE CARE ......................................................................... 20
ACCESSORIES
•
Self-Tapping Screw (M4 × 20) .............................................. 4
•
Terminal Cover ................................................................1 SET
•
Screw (M3 × 10) .................................................................. 4
•
Speaker Input Connector ...................................................... 1
•
Hexagon Wrench .................................................................. 1
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Phone 03-5496-8231
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
Qingdao Dongli Xinhaiyuan Printing Co., Ltd.
No.17, jiushuidong road,Qingdao, China

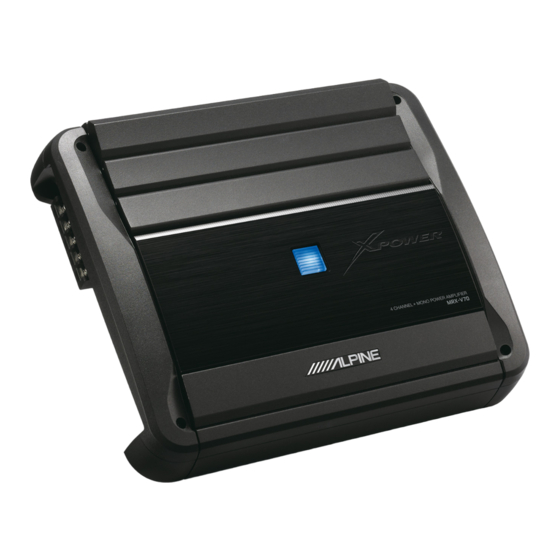

MRX-V70
4 CHANNEL + MONO POWER AMPLIFIER
MRX-F35
4 CHANNEL POWER AMPLIFIER
English
TABLE DES MATIÈRES
AVERTISSEMENT ....................................................................... 2
ATTENTION ............................................................................... 3
INSTALLATION .......................................................................... 4
FIXATION DES CACHE-BORNES .................................................. 5
CONNEXIONS ............................................................................ 6
LISTE DE VÉRIFICATION DES CONNEXIONS ............................... 10
RÉGLAGES DE COMMUTATEUR ................................................ 11
DIAGRAMMES DU SYSTÈME .................................................... 13
SPÉCIFICATIONS ...................................................................... 19
SOINS PRATIQUES ................................................................... 20
•
Vis autotaraudeuse (M4 × 20) .............................................. 4
•
Cache-bornes .................................................................1 JEU
•
Vis (M3 × 10) ....................................................................... 4
•
Connecteur d' e ntrée de haut-parleur .................................... 1
•
Clé hexagonale ..................................................................... 1
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
ALPINE ELECTRONICS OF U.K. LTD.
Fletchamstead Highway, Coventry CV4 9TW, U.K.
ALPINE ELECTRONICS FRANCE S.A.R.L.
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Français
ACCESSOIRES
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
ALPINE ELECTRONICS GmbH
Wilhelm-Wagenfeld-Str. 1-3,
80807 München, Germany
Phone 089-32 42 640
Alpine House
Phone 0870-33 33 763
(RCS PONTOISE B 338 101 280)
Cedex, France
Phone 01-48638989
ÍNDICE
ADVERTENCIA ........................................................................... 2
PRUDENCIA .............................................................................. 3
INSTALACIÓN ............................................................................ 4
FIJACIÓN DE LAS TAPAS DEL TERMINAL ..................................... 5
CONEXIONES ............................................................................. 6
LISTA DE COMPROBACIÓN DE CONEXIONES ............................. 10
AJUSTES DEL INTERRUPTOR .................................................... 11
DIAGRAMAS DEL SISTEMA ...................................................... 13
ESPECIFICACIONES .................................................................. 19
CUIDADOS PRÁCTICOS ............................................................ 20
ACCESORIOS
•
Tornillo autorroscante (M4 × 20) ......................................... 4
•
Tapa del terminal....................................................... 1 JUEGO
•
Tornillo (M3 × 10) ................................................................ 4
•
Conector de entrada del altavoz ........................................... 1
•
Llave hexagonal ................................................................... 1
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
ALPINE ELECTRONICS (BENELUX) GmbH
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
Designed by ALPINE Japan
Español
Printed in China (Y)
68-23120Z19-A
M3514487010
