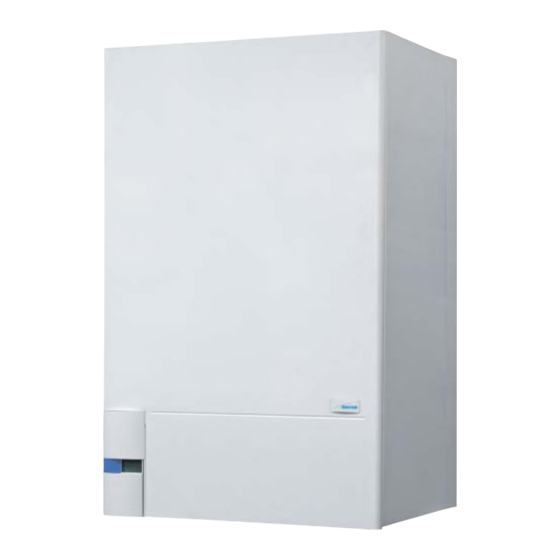

- Página 1 MURELLE EV 25-30/55 Fonderie SIME S.p.A Cod. 6304353 - 12/2012...
-
Página 3: Importante
– El instalador debe instruir al usuario sobre el funcionamiento de la caldera y los dispositivos de seguridad. FONDERIE SIME S.p.A ubicada en Vía Garbo 27 - Legnago (VR) - Italia declara que sus propias calderas de agua caliente, marcadas CE de acuerdo a la Directiva Europea 2009/142/CEE están dotadas de termóstato de segu- ridad calibrado al máximo de 110°C, están excluidas del campo de aplicación de la Directiva PED 97/23/CEE por-... -
Página 4: Descripcion De La Caldera
– “MURELLE EV 25/55 OF” abundante disponibilidad de agua caliente. Seguir las instrucciones incluida en este Están conformes a las directivas europeas con encendido y modulación electrónica, manual para una correcta instalación y un... -
Página 5: Datos Tecnicos
DATOS TECNICOS Modelo 25/55 OF 25/55 BF 30/55 BF Potencia térmica Nominal 23,0 25, 1 29,8 Mínima 10,9 Caudal térmico Nominal 25,5 27,0 32,0 Mínima 10,2 10,8 12,8 Rendimiento térmico útil 100% 90,0 93,0 93,0 Rendimiento útil 30% de la carga 89,5 91,5 91,5... - Página 6 ESQUEMA DE FUNCIONAMIENTO (fig. 2) LEYENDA 23 Placa uniones empalmes (optional) 1 Ventilador (vers. BF) 25 Válvula desviadora motorizada 2 Intercambiador primario 27 Calentador 55 litros 3 Cámara de combustión 28 Descarga calentador 4 Válvula gas 29 Sonda calentador (SB) 7 Sonda calefacción (SM) 30 Vaso de expansión sanitario 2,5 litros 8 Termóstato de seguridad...
-
Página 7: Componentes Principales (Fig. 3 - Fig. 3/A)
COMPONENTES PRINCIPALES (fig. 3 - fig. 3/a) Modelo “25/55 OF” LEYENDA 9 Sonda calefacción (SM) 1 Panel de mandos 10 Cámara humos 2 Bomba 11 Termóstato humos 3 Válvula seguridad 3 BAR 12 Válvula seguridad calentador 7 BAR 4 Medidor de flujo 13 Vaso de expansión instalación 5 Válvula gas 14 Termóstato de seguridad... - Página 8 Modelo “25 - 30/55 BF” LEYENDA 1 Panel de mandos 10 Ventilador 2 Bomba 11 Presostato humos 3 Válvula seguridad 3 BAR 12 Colector con tomas 4 Medidor de flujo 13 Válvula seguridad calentador 7 BAR 5 Válvula gas 14 Vaso de expansión instalación 6 Quemadores 15 Termóstato de seguridad 7 Cámara de combustión...
-
Página 9: Instalacion
INSTALACION Las calderas tendrán que instalarse de manera permanente y la instalación debe hacerse exclusivamente por personal espe- cializado y cualificado respetando todas las instrucciones y disposiciones llevadas en este manual. Además, la instalación debe ser efectuada en conformidad con las nor- mas actualmente en vigor. -
Página 10: Filtro En El Conducto Gas
2.3. 1 Filtro en el conducto gas La válvula gas se produce en serie con un fil- tro en la entrada que, de todas formas, no puede retener todas las impuridades conte- nidas en el gas y en las tuberías de red. Para evitar un mal funcionamiento de la vál- vula o, en algunos casos, la pérdida de la seguridad de la misma, aconsejamos mon-... - Página 11 INSTALACION CONDUCTO cód. 8084830. – Con conducto de evacuación colocado COAXIAL MODELO “BF” en el exterior del edificio, o en ambientes Con el codo suministrado en el kit la longi- fríos, es necesario proceder al aislamien- 2.7. 1 Accesorios ø 60/100 (fig. 6) tud máxima del conducto no deberá...
- Página 12 2.8. 1 Kit conductos separados TABLA 1 (fig. 8 - fig. 8/a - fig. 9) Accesorios ø 80 Pérdida de carga (mm H versión “25/55” versión “30/55” El kit conductos separados cód. 8089904 Aspirac. Evacuac. Aspirac. Evacuac. (fig. 8) está suministrado con diafragma de Codo de 90°...
-
Página 13: Modalidad De Descarga (Fig. 9/A)
2.8.2 Modalidad de descarga (fig. 9/a) Los esquemas de fig. 9/a ilustran algunos ATENCIÓN: Las tres sedes previ- ejemplos de los distintos tipos de modali- stas sobre el diafragma permiten dad de descarga separados. el montaje, en la toma de aire, en una sola posición. -
Página 14: Posición De Los Terminales De Evacuación (Fig. 11)
DE EVACUACIÓN (fig. 11) polaridades L-N y conexión a tierra. 2. 1 1 CONEXION ELECTRICA SIME declina toda responsabilidad por Los terminales de evacuación para apara- daños a personas o cosas causados de la tos de tiro forzado pueden estar posiciona- no instalación de la toma de tierra de la... -
Página 15: Instalación Básica
ATENCIÓN: Antes de cualquier interven- rio y de calefacción del segundo circuito y Para el montaje y el uso del mando a ción en la caldera, desconectar la alimen- de los parámetros de la caldera mediante distancia seguir las instrucciones del enva- tación eléctrica apagando el interruptor las teclas del panel de mandos. - Página 16 INSTALACIÓN BÁSICA INSTALACIÓN DE VARIAS ZONAS CON VÁLVULAS, TERMOSTATOS AMBIENTE Y SONDA EXTERNA (Cód. 8094101) INSTALACIÓN BÁSICA INSTALACIÓN DE VARIAS ZONAS CON BOMBAS, TERMOSTATOS AMBIENTE Y SONDA EXTERNA (Cód. 8094101) INSTALACIÓN BÁSICA INSTALACIÓN DE VARIAS ZONAS CON VÁLVULAS, TERMOSTATOS AMBIENTE, CONTROL REMOTO QAA 73 (Cód. 8092226) Y SONDA EXTERNA (Cód.
-
Página 17: Instalación Con Doble Temperatura De Impulsión
INSTALACIÓN BÁSICA INSTALACIÓN DE VARIAS ZONAS CON VÁLVULAS, TERMOSTATOS AMBIENTE, CONTROL REMOTO QAA 73 (Cód. 8092226) Y SONDA EXTERNA (Cód. 8094101) AJUSTE DE PARÁMETROS En caso de uso del mando a distancia (CR) como referencia ambiente para una zona, progra- mar: PAR 7 = 1 Programar el tiempo de apertu- ra de la válvula de zona VZ:... -
Página 18: Instalación Con Una Zona Directa Y Una Zona Mezclada
INSTALACIÓN CON DOBLE TEMPERATURA DE IMPULSIÓN INSTALACIÓN DE VARIAS ZONAS CON BOMBAS, CRONOTERMOSTATOS Y SONDA EXTERNA (Cód. 8094101) ZONA ZONA ZONA ZONA GIORNO NOTTE DÍA NOCHE (70°C) (50°C) (50°C) (70°C) INSTALACIÓN CON VÁLVULA DE MEZCLA INSTALACIÓN CON UNA ZONA DIRECTA Y UNA ZONA MEZCLADA AJUSTE DE PARÁMETROS Para utilizar el mando a distancia (CR) como panel remoto de la caldera y no como referencia ambiente, programar: PAR 7 = 0... - Página 19 INSTALACIÓN CON VÁLVULA DE MEZCLA INSTALACIÓN CON DOS ZONAS DIRECTAS Y DOS ZONAS MEZCLADAS INSTALACIÓN CON VÁLVULA DE MEZCLA INSTALACIÓN CON DOS ZONAS MEZCLADAS INDEPENDIENTES Y DOS KIT ZONA MIX (Cód. 8092234)
-
Página 20: Esquema Eléctrico De La Caldera (Fig. 13 - Fig. 13/A)
2. 1 2 ESQUEMA ELÉCTRICO DE LA CALDERA (fig. 13 - fig. 13/a) Modelo “25/55 OF” (24 VRAC) (24 VAC) (24 VRAC) (24 VRAC) SB (5 VDC) Cod. 6301407D SE (5 VDC) TS (24 VRAC) TF (24 VRAC) M (17 VDC) SM (5 VDC) FL (24 VRAC) TPA (5 VDC) - Página 21 Modelo “25 - 30/55 BF” (24 VRAC) (24 VRAC) (24 VAC) (24 VRAC) SB (5 VDC) Cod. 6301407D SE (5 VDC) TS (24 VRAC) PF (24 VRAC) M (17 VDC) SM (5 VDC) FL (24 VRAC) TPA (5 VDC) LEYENDA F1-2 Fusible (4 AT) PR/AR...
-
Página 22: Caracteristicas
ON = Caldera alimentada eléctricamente Debe ser utilizada exclusivamente con el kit de progra- OFF = Caldera alimentada eléctricamente pero no mación de SIME y sólo por personal autorizado. No disponible para el funcionamiento. Están activas las conectar otros dispositivos electrónicos (cámaras foto- funciones de protección. - Página 23 ACCESO A LA INFORMACIÓN PARA EL INSTALADOR Para acceder a la información para el instalador, pulsar la tecla (3 fig. 14). Cada vez que se pulsa la tecla se pasa a la información siguien- te. Si la tecla no se pulsa, el sistema sale automáticamente de la función. Lista de información: 1.
- Página 24 17. Visualización caudal sanitario caudalímetro (18 l/min y 0,31 l/min) o 26. Visualización mando de apertura de la válvula con tarjeta ZONA MIX 2 17. Visualizzazione portata sanitaria flussimetro (es. 18 l/min 26. Visualizzazione comando apertura valvola con schedino estado medidor de flujo (respectivamente ON y OFF) e 0,3 l/min) o stato flussostato (rispettivamente ON e OFF) (respectivamente ON y OFF) ZONA MIX 2 (rispettivamente ON e OFF)
-
Página 25: Sustitución De La Tarjeta O Reset De Los Parámetros
ACCESO A LOS PARÁMETROS PARÁMETROS PARA EL INSTALADOR PARA EL INSTALADOR Para acceder a los parámetros para el CONFIGURACIÓN RÁPIDA instalador, pulsar simultáneamente las teclas durante 5 segundos (3 PAR DESCRIPCIÓN RANGO UNIDAD PASO VALOR fig. 14). Por ejemplo, el parámetro PAR 23 DE MEDIDA PREDET. - Página 26 CALDERA PAR 2 PARÁMETROS PARA EL INSTALADOR Instantánea con válvula presostática y medidor de flujo TARJETA EXPANSIÓN Instantánea con válv. presostática, medidor de flujo y combinación solar PAR DESCRIPCIÓN RANGO UNIDAD PASO VALOR DE MEDIDA PREDET. 25/55 - 30/55 - 30/50 Número de tarjetas de expansión 0 ...
-
Página 27: Sonda Externa Conectada
SONDA EXTERNA CONECTADA (fig. 15) En caso de presencia de sonda externa, los ajustes de calefacción se obtienen de las curvas climáticas en función de la tempera- tura externa, y de todos modos se mantie- nen dentro del rango indicado en 3.3 (pará- metros PAR 25 para la zona 1, parámetros PAR 26 para la zona 2). -
Página 28: Altura De Elevacion Disponible En La Instalacion
PRESOSTATO DE HUMOS vers. BF (fig. 16) El presóstato humos esta calibrado en fábrica a los valores de: - 5,3 - 6,3 mm H 0 par as las ver s. “25/55” - 3,6 - 4,6 mm H 0 par as la ver s. “30/55”... -
Página 29: Uso Y Mantenimiento
Tabla 4. La regulación de las presiones del gas para los valores máximo y mínimo se lleva a cabo por SIME durante la producción, y por TABLA 4 eso aconsejamos no variarlo. Modello Presión máx. - Página 30 4.3. 1 Configuración del nuevo – Quitar la capucha (1) del modulador. el tornillo/tuerca (2) para buscar el combustible de alimentación – Pulsar la tecla unos segundos y abrir valor de presión mínima indicado en la Tabla 4. completamente un grifo de agua caliente Para acceder a los parámetros para el sanitaria.
-
Página 31: Desmontaje De La Envolvente (Fig. 21)
DESMONTAJE DE terlo a controles periódicos conforme a quemadores-colector gas. Para la limpie- LA ENVOLVENTE (fig. 21) las normas. La frecuencia de los contro- za, dirigir un chorro de aire hacia el inte- les depende del tipo de aparato y de las rior de los quemadores de modo que Para un fácil mantenimiento de la caldera condiciones de instalación y uso. -
Página 32: Anomalías De Funcionamiento
– Controlar el funcionamiento del quema- dor principal. – Después del montaje, probar la estan- queidad todas las conexiones de gas utili- zando agua jabonosa o pr oduct os específicos, evitando el empleo de llamas libres. – Para el mantenimiento del generador se recomienda no tratar el monobloque de plástico con cloruro de calcio. - Página 33 – ANOMALÍA DESCARGA HUMOS “AL – BLOQUEO LLAMA “AL 06” (fig. 24/e) (verificar si hay pérdidas). 01” (fig. 24) Si el control de la llama no detecta la CÁMARA ABIERTA (OF): llama al término de una secuencia com- Intervención del termostato de humos. pleta de encendido o si por cualquier La caldera se para durante un período otro motivo la tarjeta pierde la visibilidad...
- Página 34 – ANOMALÍA LLAMA PARÁSITA “AL 08” del quemador está abierta o en cortocir- sigue funcionando normalmente. (fig. 24/g) cuito, en el display se visualiza la ano- Si la sección de control de la llama malía AL 10. La caldera funciona pero no detecta la llama cuando ésta no debería efectúa la modulación de potencia en estar presente, se ha producido un fallo...
-
Página 35: Anomalía Número Tarjetas Conectadas "All 29" (Fig. 24/U)
23. Durante dicha anomalía la caldera sigue funcionando normalmente. Fig. 24/s – ANOMALÍA COHERENCIA ENTRADA (S3) SÓLO POR SISTEMA 7 “ALL 28” (fig. 24/t) Cuando una sonda se conecta en vez de un contacto limpio de entrada S3 de la placa, en el display aparece la anomalía ALL 28. -
Página 36: Encendido Y Funcionamiento
PARA EL USUARIO ADVERTENCIAS – Desactivar el equipo en caso de rotura y/o mal funcionamiento, absteniéndose de realizar cualquier intento de repa- ración o de intervención directa. Para esto dirigirse exclusivamente a personale técnico autorizado . – La instalación de la caldera y cualquier intervención de asistencia o mantenimiento deben ser ejecutadas por perso- nal calificado conforme a la norma CEI 64-8. -
Página 37: Regulación De La Temperatura Del Agua De Calefacción (Fig. 26)
REGULACIÓN DE LA TEMPERATURA DEL AGUA DE CALEFACCIÓN (fig. 26) Circuito Para programar la temperatura del agua de Circuito de riscaldamento 2 calefacción deseada, pulsar la tecla calefacción 2 panel de mandos (pos. 2). Al pulsarla por primera vez, se selecciona el SET del circuito de calefacción 1. -
Página 38: Anomalías Y Soluciones
La caldera se suministra con un cable – ALL 02 (fig. 28/a) eléctrico que en caso de sustitución deberá ser suministrado por SIME. Si la presión del agua medida es inferior a 0,5 bar, la caldera se para y en el display se visualiza la anomalía AL 02.
