Conductos de refrigeración

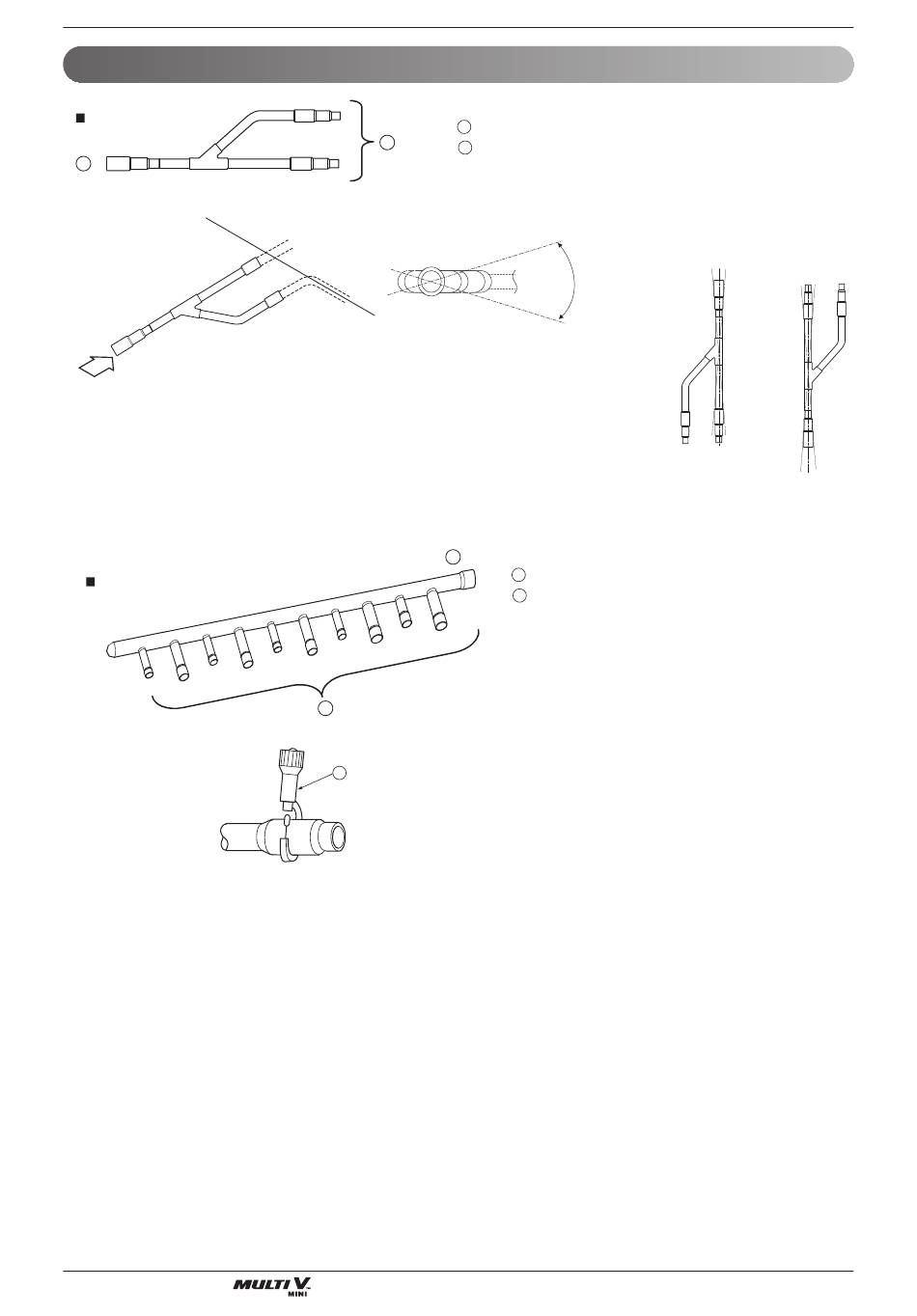

Acople del conducto bifurcado
Bifurcación
A
• Asegúrese de que los conductos bifurcados se acoplan de manera horizontal o vertical (consulte el diagra-
ma a continuación).
A
Colector
32 Unidad exterior
A la unidad exterior
A
B
B
A los conductos bifurcados o a la unidad interior
Plano
horizontal
Vista desde el punto A
en la dirección de la flecha
A
B
C
Posicionado
hacia abajo
A +/- 10°
A
A la unidad exterior
B
A la unidad interior
• - La unidad interior de mayor capacidad se
debe colocar más próxima a Ⓐ que la de
menor capacidad.
• Si el diámetro del conducto de refrigeración
seleccionado según los procedimientos descritos
difiere del tamaño de la junta, la sección de unión
se deberá cortar mediante un corta-tubos.
ⓒ Corta-tubos
• Cuando el número de tubos a conectar sea
inferior al número de bifurcaciones del colec-
tor, coloque una tapa en las bifurcaciones no
conectadas.
Posicionado
hacia arriba
A ± 3°
A ± 3°
