ATTENZIONE
!

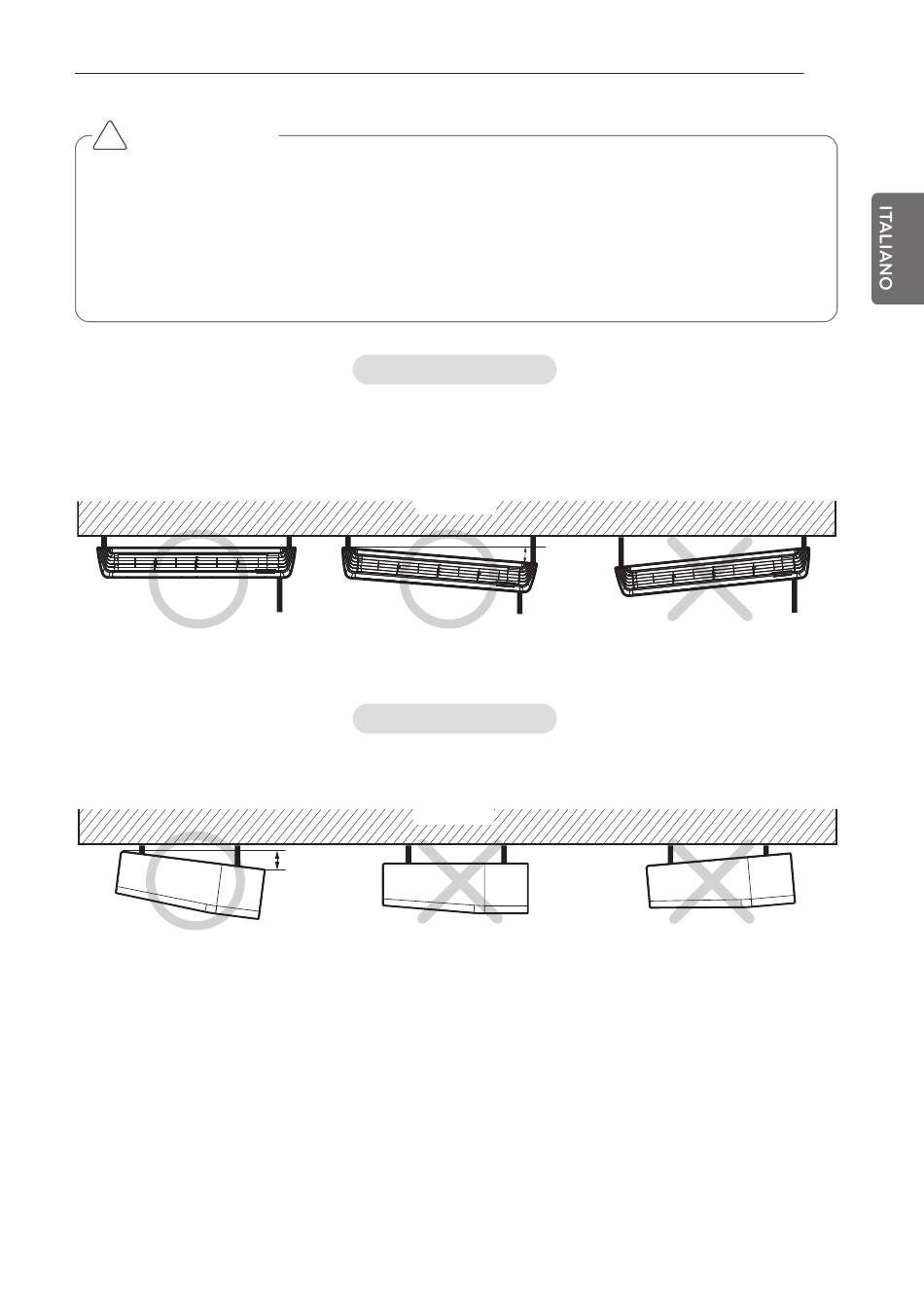

Informazioni di installazione per l'inclinazione
- L'inclinazione verso il basso dell'unità interna è essenziale per lo scarico dei condizionatori
d'aria a condotto.
- Lo spessore minimo dell'isolamento del tubo di collegamento deve essere 10 mm.
- Se le piastre di installazione sono fissate orizzontalmente, dopo l'installazione l'unità interna
sarà inclinata verso il basso.
- L'unità deve essere orizzontale o inclinata.
- L'inclinazione deve essere minore o uguale a 1° e non superare i 10-20 mm di pendenza in dire-
zione dello scarico come mostrato nella fig.
- Al termine dell'installazione l'unità deve essere inclinata verso il basso.

Vista frontale

Soffitto

Vista laterale

Soffitto
5~10 mm
INSTALLAZIONE DELL'UNITÀ INTERNA
10~20 mm
17
