INSTALLAZIONE DELL'UNITÀ INTERNA
22

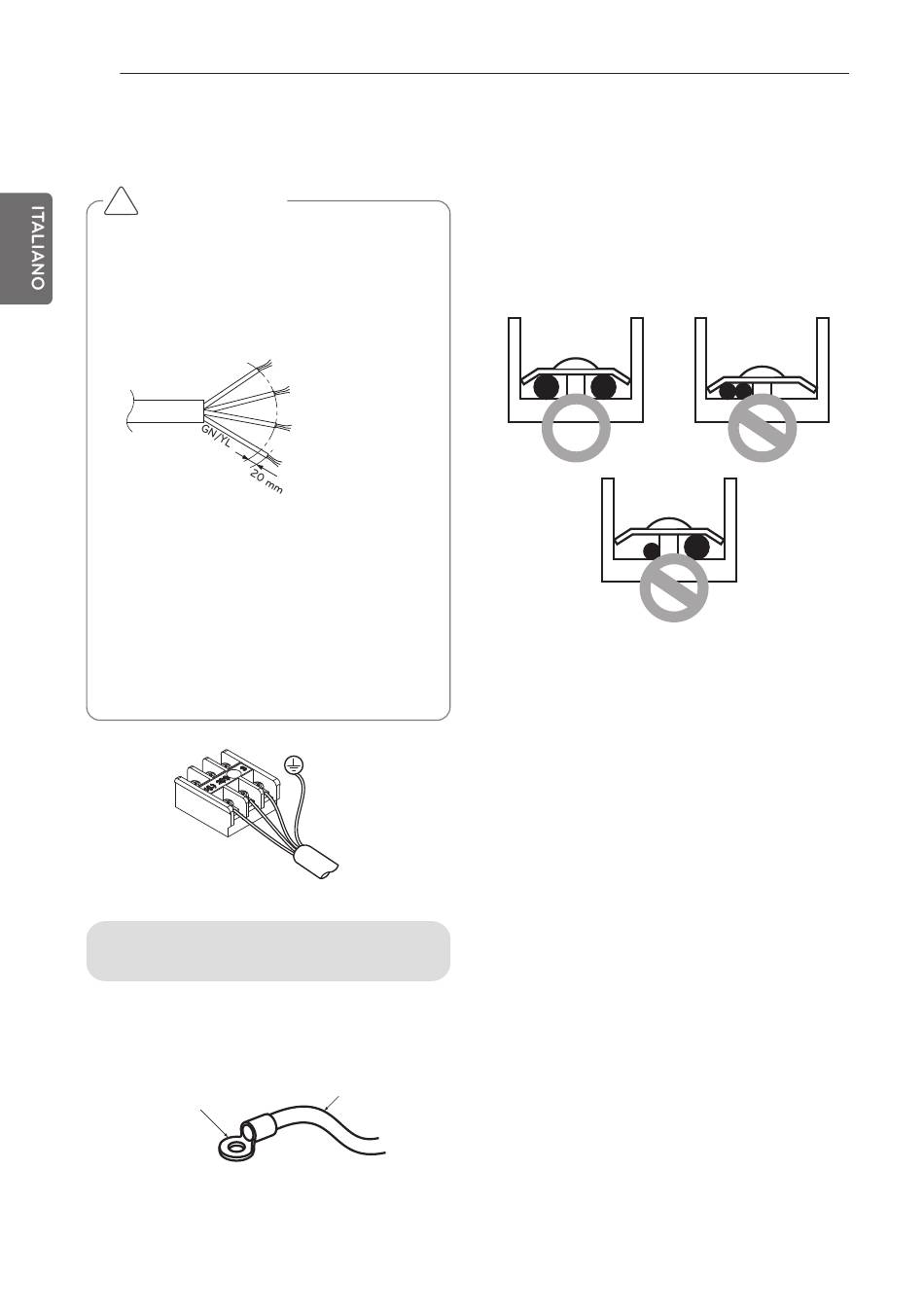

Cablaggi

ATTENZIONE
!
Il cavo di alimentazione collegato alle
unità interna e esterna deve essere con-
forme alle seguenti specifiche. (La
gomma dellisolamento, tipo H07RN-F ap-
provato da HAR o da SAA)
Se il cavo di alimentazione è danneg-
giato, deve essere sostituito con un cavo
speciale o assieme disponibile presso il
produttore o agente rappresentante.
Quando la linea di collegamento tra unità
interna ed esterna è superiore ai 40 m,
collegare separatamente la linea di tele-
comunicazione e la linea di alimen-
tazione.
Precauzioni nella posa del cablaggio
elettrico
Usare dei capocorda per le connessioni alla
morsettiera.
Morsetto circolare
NORMALE
Sezione trasversale
0.75 mm
2
Filo di alimentazione
Se non sono disponibili, seguire le istruzioni
riportate sotto.
- Non connettere fili di spessore diverso alla
morsettiera (l'allentamento nei fili elettrici
può provocare un calore anomalo.)
- Quando si connettono fili che sono dello
stesso spessore, procedere come indicato
dalla figura.
- Per il collegamento, usare i cavi di alimentazio-
ne designati e collegarli in modo sicuro, quindi
fissarli per impedire l'applicazione di pressione
esterna alla morsettiera.
- Usare un cacciavite appropriato per stringere le
viti della morsettiera. Cacciavite con testa pic-
cola rovinano la testa e non consentendo di
stringere.
- Non stringere eccessivamente le viti della mor-
settiera per non romperle.
