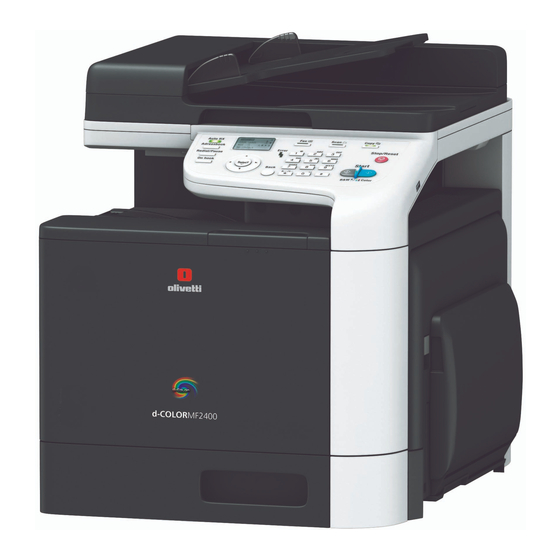

Página 1 GUÍA DE USO d-COLORMF2400 Code: 569305es...
Página 3 PUBLICACIÓN EMITIDA POR Olivetti S.p.A. Gruppo Telecom Italia Via Jervis, 77 - 10015 Ivrea (ITALY) www.olivetti.com Copyright © 2011, Olivetti Todos los derechos reservados Los requisitos de calidad de este producto son atestiguados mediante la aplicación de la Marca en il producto.
Página 4: Convenio De Licencia De Software
CONVENIO DE LICENCIA DE SOFTWARE Este paquete contiene los siguientes materiales suministrados por Konica Minolta Business Technologies, Inc. (KMBT): el software incluido como parte del sistema de impresión, los datos descriptivos codificados digitalmente legibles por máquina codificados en formato especial y en forma cifrada ("programas fuente"), otro software que funciona en un ordenador a usarse conjuntamente con el software de impresión ("software host") y el material explica- tivo escrito ("documentación").
Página 5 10. En ningún caso KMBT o su representante podrán asumir responsabilidad por daños con- secuentes, incidentales INDIRECTOS, PUNITIVOS o especiales, incluyendo la pérdida de ingresos o de ahorros, aún en el caso que se haya notificado a KMBT la posibilidad de ocurrencia de tales casos, de cualquier tipo de demanda de terceras personas.
Página 6: Restricciones Legales En Cuanto A La Reproducción Mediante Copias
Restricciones legales en cuanto a la reproducción mediante copias Ciertos tipos de documentos no se deben copiar nunca con objeto de inten- tar hacerlos pasar por originales. A continuación se ofrece una relación que, aunque incompleta, está pen- sada para ser utilizada como guía a fin de realizar copias de forma responsa- ble.
Página 7 Esta máquina incluye la función de prevención de falsificaciones para evitar la copia ilegal de documentos financieros. Esperamos que comprenda que puede que las imágenes de vez en cuando presenten alguna marca o que los datos de imagen no se guarden en determinadas circunstancias debido a esa función de prevención de falsificaciones.
Página 8: Tabla De Contenido
Contenido 1 Introducción ....................1-1 Familiarización con la máquina ..............1-2 Requisitos de espacio................. 1-2 Nombres de las piezas ................1-4 Vista frontal ................... 1-4 Vista trasera ..................1-6 Vista frontal con elementos opcionales..........1-6 CD/DVD de controladores ................1-7 Controladores de impresora (controladores PostScript) ......
Página 9 2 Panel de control y menú de configuración ................2-1 Acerca del panel de control ................2-2 Indicadores y teclas del panel de control ........... 2-2 Indicaciones del visor ................. 2-5 Pantalla principal (modo Copia)............2-5 Pantalla principal (modo Escáner) ............2-8 Pantalla principal (modo Fax) .............
Página 10 Postal ....................3-8 Medios de impresión brillantes............. 3-9 Sólo una cara..................3-10 Papel especial..................3-11 Área de imagen imprimible garantizada ..........3-12 Sobres....................3-12 Márgenes de página ................3-13 Carga de los medios de impresión ............3-14 ¿Cómo se cargan los medios de impresión? ........... 3-14 Bandeja 1 (bandeja de alimentación manual) ...........
Página 11 Windows 7/Server 2008 R2 ..............4-5 Windows Vista/Server 2008..............4-5 Windows XP/Server 2003 ..............4-5 Configuración del controlador de impresora ..........4-6 Botones comunes ..................4-6 Ficha Avanzadas (únicamente controlador de impresora PostScript)..4-7 My Tab ......................4-7 Ficha Básicas....................4-8 Ficha Diseño ....................
Página 12 7 Uso del escáner ..................... 7-1 Escaneado desde una aplicación de ordenador ........7-2 Operación básica de escaneado ..............7-2 Ajustes del controlador TWAIN para Windows........... 7-3 Ajustes del controlador WIA para Windows ..........7-5 Ajustes del controlador TWAIN para Macintosh......... 7-6 Escanear con la máquina ................
Página 13 Sustitución de cartuchos de tóner.............. 8-5 Sustitución de la unidad de imagen ............8-10 Sustitución de la botella de tóner residual..........8-18 Sustitución del rodillo de transferencia............. 8-21 Sustitución de la unidad de correa de transferencia ........ 8-24 Sustitución de la unidad de fusión............8-31 9 Mantenimiento ....................
Página 14 11 Instalación de accesorios ................11-1 Introducción ....................11-2 Protección antiestática ................11-3 Módulo de memoria dual en línea (DIMM) ..........11-4 Instalación de un DIMM ..............11-4 Kit de disco duro HD-P03 ................11-7 Instalación del kit de disco duro HD-P03 ........... 11-7 Adaptador de CF MK-725 y tarjeta CompactFlash ........
Página 15: Introducción
1Introducción...
Página 16: Familiarización Con La Máquina
Familiarización con la máquina Requisitos de espacio A fin de asegurar el fácil manejo y mantenimiento de la máquina y el fácil reemplazo de los consumibles, respete las exigencias de espacio recomen- dadas a continuación. 966 mm (38,0") 48 mm 150 mm 409 mm 259 mm...
Página 17 117 mm 376 mm (14,8") 558 mm (22,0") (4,6") 70 mm (2,8") 1004 mm (39,5") Vista lateral con elementos opcionales Los elementos opcionales aparecen sombreados en las ilustraciones anteriores. Familiarización con la máquina...
Página 18: Nombres De Las Piezas
Nombres de las piezas Las ilustraciones de estas páginas muestran las partes de la máquina men- cionadas a lo largo de esta guía, por ello le recomendamos que dedique cierto tiempo para familiarizarse con ellas. Vista frontal 1 Panel de control 2 Alimentador automático de documentos (ADF) 2-a Cubierta de la entrada...
Página 19 11 Unidad de fusión 12 Puerta derecha 13 Rodillo de transferencia 14 Unidad de correa de trans- ferencia 15 Unidad(es) de imagen 16 Cubierta frontal 17 Botella de tóner residual 18 Cartucho(s) de tóner Familiarización con la máquina...
Página 20: Vista Trasera
Vista trasera 1 Puerto de interfaz Ethernet 10Base-T/100Base-TX/ 1000Base-T (IEEE 802.3) 2 Puerto USB 3 Interruptor de corriente 4 Conexión de corriente 5 Conector LINE (línea telefónica) 6 Conector TEL (teléfono) 7 Cubierta trasera Vista frontal con elementos opcionales 1 Unidad inferior de alimenta- ción PF-P09 (bandeja 3) Familiarización con la máquina...
Página 21: Cd/Dvd De Controladores
CD/DVD de controladores Controladores de impresora (controladores PostScript) Controladores Uso/Beneficio Windows XP/Vista/7/Server 2003/ Estos controladores le permiten el Server 2008 acceso a todas las características de la impresora, incluidas las de aca- Windows XP/Vista/7/Server 2003/ bado y las de diseño avanzado. Para Server 2008/Server 2008 R2 para más detalles, consulte "Visualización 64 bits...
Página 22: Controladores De Impresora (Controladores Xps)
Controladores de impresora (controladores XPS) Controladores Uso/Beneficio Windows Vista/7/Server 2008 Estos controladores le permiten el acceso a todas las características de Windows XP/Vista/7/Server 2008/ la impresora, incluidas las de aca- Server 2008 R2 para 64 bits bado y las de diseño avanzado. Para más detalles, consulte "Visualización de la configuración del controlador de la impresora (para Windows)"...
Página 23: Controladores De Escáner
Controladores de escáner Controladores Uso/Beneficio Controlador TWAIN para Windows Estos controladores permiten definir XP/Vista/7/Server 2003/Server funciones de escáner, como los ajus- 2008/Server 2008 R2 tes de color y de tamaño. Controlador TWAIN para Mac OS X Para más detalles, consulte "Ajustes 10.3.9/10.4/10.5/10.6 del controlador TWAIN para Win- dows"...
Página 24: Cd/Dvd De Aplicaciones
CD/DVD de aplicaciones Aplicaciones Aplicaciones Uso/Beneficio Download Manager Esta utilidad, que puede usarse solo si se ha instalado el kit opcional de (Windows XP/Vista/7/Server 2003/ disco duro HD-P03 o la tarjeta Com- Server 2008/Server 2008 R2, pactFlash, posibilita la descarga de Mac OS X 10.3.9/10.4/10.5/10.6) fuentes y superposiciones al disco duro de la máquina.
Página 25 Complemento Enterprise Suite Este complemento aporta las funcio- nes de Enterprise Suite, que permiten la gestión centralizada de dispositivos y de permisos. Direct Print Esta aplicación proporciona funcio- nes para enviar archivos PDF y TIFF directamente a esta máquina para su impresión.
Página 26: Cd/Dvd De Documentación
CD/DVD de documentación Documentación Documentación Uso/Beneficio Guía de instalación En este manual se explican los deta- lles de la instalación que se debe rea- lizar para usar la máquina, tales como la configuración de la misma y la ins- talación de los controladores. Manual del operador Este manual incluye información Operaciones de copia/...
Página 27: Requisitos De La Impresora
Requisitos de la impresora - Ordenador personal – Pentium II: 400 MHz o superior – PowerPC G3 o posteriores (G4 o posteriores recomendados) – Macintosh equipado con un procesador Intel - Sistema operativo – Microsoft Windows XP Home Edition/Professional (Service Pack 2 o posterior), Windows XP Professional x64 Edition, Windows Vista Home Basic/Home Premium/Ultimate/Business/Enterprise, Windows Vista Home Basic/Home Premium/ Ultimate/Business/Enterprise x64...
Página 28 1-14 Familiarización con la máquina...
Página 29: Panel De Control
2Panel de control y menú de configuración...
Página 30: Acerca Del Panel De Control
Acerca del panel de control Indicadores y teclas del panel de control N.º Nombre de la Descripción pieza Tecla Directorio - Muestra la información registrada en la lista de favoritos, los destinos de marcación rápida y los telefónico destinos de marcación grupal. - Para más detalles, consulte "Especificar la direc- ción de destino (Escan.
Página 31 N.º Nombre de la Descripción pieza Tecla/LED - Da acceso al modo Escáner. (Escan. a e-mail, Escanear a FTP, Escanear a una carpeta compar- Escanear tida en un ordenador, Digitalizar al PC o Digital. a mem. USB) - Se ilumina en verde para indicar que la máquina está...
Página 32 N.º Nombre de la Descripción pieza Tecla Atrás - Borra el número especificado de copias y el texto introducido. - Pulse esta tecla para volver a la pantalla anterior. - Pulse esta tecla para cancelar la opción que esté visualizando. Teclas */) Permiten moverse hacia la izquierda y la derecha por los menús y las opciones.
Página 33: Indicaciones Del Visor
Indicaciones del visor Pantalla principal (modo Copia) N.º Indicación Descripción Configuración Permite comprobar la configuración actual y modifi- de copia car las diferentes opciones. Para más detalles, con- sulte "Configuración de copia" en la página 2-6. Estado Según la situación, puede aparecer el estado de la máquina o un mensaje de error.
Página 34 - Configuración de copia Pulse +/,. Pulse +/,. Pulse +/,. N.º Indicación Descripción Bandeja de Indica la bandeja de medios de impresión seleccio- medios de nada. Si desea más información para seleccionar la impresión bandeja de medios de impresión, consulte "Selec- ción de la bandeja de medios de impresión"...
Página 35 N.º Indicación Descripción Calidad de Indica la calidad de copia seleccionada. Si desea copia más información para seleccionar la calidad de copia, consulte "Configuración de la calidad de copia" en la página 6-4. Copia interca- Indica si está seleccionada o no la copia intercalada lada (clasificar) (clasificar).
Página 36: Pantalla Principal (Modo Escáner)
N.º Indicación Descripción [Impres. de Seleccione este elemento del menú para realizar memoria] operaciones de impresión directa desde una memo- ria y para especificar la configuración de estas ope- raciones. Para más detalles, consulte "Menú Impres. de memoria" en la página 2-90. Este elemento del menú...
Página 37 - Configuración de la digitalización Pulse +/,. Pulse +/,. Pulse +/,. N.º Indicación Descripción Formato de Indica el formato de datos seleccionado. Si desea datos más información para seleccionar el formato de los datos, consulte "Seleccionar el formato de datos" en la página 7-28.
Página 38 N.º Indicación Descripción Destino de Indica el destino especificado para los datos esca- datos escanea- neados. Si desea más información para especificar el destino de los datos, consulte "Especificar la ubi- cación de los datos" en la página 7-10 y "Especifi- car la dirección de destino (Escan.
Página 39: Pantalla Principal (Modo Fax)
N.º Indicación Descripción [Utilitario] Seleccione este elemento del menú para cambiar las diferentes opciones de configuración de la máquina. Para más detalles, consulte "Menú Utilita- rio" en la página 2-19. Este elemento del menú no aparece si se ha especificado una dirección de e-mail, una dirección FTP o una dirección SMB como destino.
Página 40: Pantalla De Impresión
Pantalla de impresión Cuando se recibe una tarea de impresión, en la sección de la pantalla donde se indica el estado aparece [Impresora: Imprimiendo]. Para ver la pantalla de impresión (como se muestra abajo), pulse la tecla * cuando aparezca [Impresora: Imprimiendo].
Página 41: Indicaciones De Los Tamaños De Medios De Impresión
Indicaciones de los tamaños de medios de impresión Las siguientes indicaciones aparecen en la pantalla principal y en la pantalla de impresión que se muestran en el panel de control para indicar el tamaño especificado para los medios de impresión. Tamaños de medios Tamaños de medios Indicación de panel...
Página 42: Indicaciones De Los Tipos De Medios De Impresión
Tamaños de medios Tamaños de medios Indicación de panel de impresión (panel) de impresión (controlador) J-POST 100e148 Tarjeta postal japonesa D-POST 148e200 Doble postal 8 1/8e13 1/4 8 1/2e13 1/2 8 1/2e13 1/2 Person. Tamaño personal Indicaciones de los tipos de medios de impresión Las siguientes indicaciones aparecen en la pantalla principal y en la pantalla de impresión que se muestran en el panel de control para indicar el tipo especificado para los medios de impresión.
Página 43: Comprobación Del Estado Y La Configuración De La Máquina
Comprobación del estado y la configuración de la máquina Tóner restante Con la pantalla principal visualizada, pulse la tecla * para ver la pantalla [Tóner restante]. Desde esta pantalla se puede ver una estimación general de la cantidad de tóner restante en los cartuchos de tóner. Para volver a la pantalla principal, pulse la tecla Atrás.
Página 44: Impre.tOtal
Impre.total Permite comprobar el número total de páginas de cada una de las siguientes opciones. [Impre.total] Este contador muestra el número total de pági- nas impresas. [Copia B/N] Este contador muestra el número total de pági- nas copiadas en blanco y negro. [Copia en Color] Este contador muestra el número total de pági- nas copiadas en color.
Página 45: Result. Tx/Rx
Es posible que las cantidades indicadas no coincidan con las reales, solo son indicativas. Result. TX/RX Encontrará más información en el [Manual del operador de fax] del CD/DVD de documentación. Informe Permite imprimir la configuración de la máquina, listas e informes relaciona- dos con el fax.
Página 46 [Lista marc. grup.] Imprime una lista de los grupos de marcación de solo un toque. Encontrará más información en el [Manual del operador de fax] del CD/DVD de documentación. [Mapa utilitario] Imprime el menú [Utilitario] y su configuración. [Mapa menú PS/PCL] Imprime el menú...
Página 47: Vista De Conjunto Del Menú De Configuración
Vista de conjunto del menú de configuración Para ver el menú de configuración de esta máquina, seleccione [Utilitario] en la pantalla principal y pulse la tecla Select. En el menú [Utilitario] se puede cambiar la configuración de las diferentes funciones de la máquina. Además, se puede especificar la configuración del modo Copia para la impresión PS/PCL y la impresión directa desde una memoria.
Página 48 Ajuste TX Ajuste RX Informes Conf. digital. 2-20 Vista de conjunto del menú de configuración...
Página 49: Menú Accesibilidad
Menú ACCESIBILIDAD Accesibilidad Configur. sonido Deshab/Habilitar Confirmación Completo Preparación Advertencia Contraste LCD Aj.velocid.tecla Tiempo de inicio Intervalo Este elemento del menú aparece cuando la opción [Accesibilidad]/ [Configur. sonido] está ajustada con la variable [Habilitar]. La configuración predeterminada de fábrica aparece en negrita. [Configur.
Página 50 [Confir- [Entrada Variables [Apagado] / [Bajo] / [Medio] / mación] válida] [Alto] Seleccione si desea que se emita un sonido al pulsar las teclas para introducir datos. [Entr. no Variables [Apagado] / [Bajo] / [Medio] / válida] [Alto] Seleccione si desea que se emita un sonido al pulsar las teclas e introducir datos incorrectos.
Página 51 [Advert. Variables [Apagado] / [Bajo] / [Medio] / baja 2] [Alto] Seleccione si desea que se emita un sonido cuando el usuario realice una operación incorrecta. [Advert. Variables [Apagado] / [Bajo] / [Medio] / baja 3] [Alto] Seleccione si desea que se emita un sonido cuando se produzca un error que el usuario pueda corregir consultando el mensaje que aparece o el Manual del...
Página 52: Menú Estado Máquina
Menú Estado máquina Estado máquina Rest. auto panel Modo inactivo Idioma Modo inicial Tóner vacío Avisar activado Tóner bajo Un. film. baja Tóner res. casi lleno Continua. auto Calibración 2-24 Vista de conjunto del menú de configuración...
Página 53 La configuración predeterminada de fábrica aparece en negrita. [Rest. auto panel] Variables [Apagado] / [30seg] / [1 minuto] / [2 minuto] / [3 minuto] / [4 minuto] / [5 minuto] Especifique el tiempo que debe transcurrir hasta que todas las opciones que no han sido progra- madas, por ejemplo el número de copias, se borren y vuelvan a su configuración predetermi- nada cuando no se realice ninguna acción.
Página 54 [Tóner vacío] Variables [Parada] / [Continua. B/N] Especifique si la impresión, la copia o la recep- ción de fax se detendrán cuando se agote el tóner. [Parada]: la impresión, la copia o la recepción de fax se detendrán cuando se agote el tóner. [Continua.
Página 55: Menú Config. Papel
Menú Config. papel Config. papel Papel bandeja 1 Papel bandeja 2 Bandeja3 papel Este elemento del menú aparecerá únicamente si se ha instalado la unidad de alimentación inferior PF-P09 opcional. Vista de conjunto del menú de configuración 2-27...
Página 56 La configuración predeterminada de fábrica aparece en negrita. [Papel bandeja 1] Tipos de [Papel sencillo] / [Papel grueso] / medios de [Papel grueso 2] / [Etiquetas] / [Pap. impresión memb.] / [Brillante] / [Brillante 2] / [Sólo una cara] / [Papel especial] / [Sobre] / [Tarjeta postal] Tamaño Cuando se selecciona una opción que...
Página 57 [Papel bandeja 2] Tipos de [Papel sencillo] / [Papel grueso] / medios de [Papel grueso 2] / [Etiquetas] / [Pap. impresión memb.] / [Brillante] / [Brillante 2] / [Sólo una cara] / [Papel especial] / [Tarjeta postal] Tamaño Cuando se selecciona una opción que papel no sea [Tarjeta postal]: [A4] / [A5] / [B5] / [Carta] / [Carta gobierno] / [Statement]...
Página 58: Menú Gestión Adminis
Menú Gestión adminis. Solo el administrador puede acceder al menú [Gestión adminis.]. Para ver la configuración de este menú, seleccione [Gestión admi- nis.], use el teclado para introducir el código de acceso de adminis- trador de 6 dígitos (predeterminado: 000000) y pulse la tecla Select. Gestión admi- Conf.
Página 59 Servidor FTP FTP TX Bonjour DNS dinámico Deshab/Habilitar Puerto RAW Bidireccional SNMP Imprimir WSD IPSEC Filtro Perm. de acceso direcc IP Vista de conjunto del menú de configuración 2-31...
Página 60 Rech. de acceso Deshab/Habilitar IPv6 Auto config Enlace local Dirección global Dirección gateway NETWARE Appletalk Veloc/ Dúplex IEEE802.1X Entrada e-mail SMTP Enviar nombre Dirección e-mail 2-32 Vista de conjunto del menú de configuración...
Página 61 Asunto predeter Servidor SMTP No. puerto SMTP. Tiempo esp. SMTP Insertar texto POP antes SMTP Deshab/Habilitar Dir. servidor POP3 N°.puerto POP3 Tiempo esp. POP3 Cuenta POP3 Contraseña POP3 Autent. SMTP Deshab/Habilitar Nombre usuar SMTP Vista de conjunto del menú de configuración 2-33...
Página 62 Contraseña SMTP Ajuste LDAP Deshab/Habilitar Dir. servidor LDAP Número puerto LDAP Ajuste SSL Base de búsqueda Atributo Método búsqueda Tiempo espera LDAP Result.de bús- queda Autentificación Cuenta LDAP Contraseña LDAP 2-34 Vista de conjunto del menú de configuración...
Página 63 Nombre dominio Memory Direct Ajuste USB Configur. fax Ajuste com. Ajuste usuario Config. PTT Fecha y hora Horario verano Formato de fecha Preajuste zoom No. fax usuario Nombre usuario Cambiar suminist Correa transferen Vista de conjunto del menú de configuración 2-35...
Página 64 Unidad de fusión Rodillo transfer Este elemento de menú aparece cuando la opción [Gestión admi- nis.]/[Ajuste red]/[TCP/IP] está ajustada con la variable [Habilitar]. Este elemento de menú aparece cuando la opción [Gestión admi- nis.]/[Ajuste red]/[IPv6]/[Deshab/Habilitar] está ajustada con la varia- ble [Habilitar].
Página 65 La configuración predeterminada de fábrica aparece en negrita. [Conf. [Número adminis.] Especifique el nuevo código de contra- acceso de administrador. seña] [N.° [Modif. n.° func.] Especifique el número de función func. para usar las funciones prohibidas. com- Esta es la contraseña para usar las pleta] funciones.
Página 66 [Monitor remoto] Varia- [Apagado] / [Encendido] bles Especifique si desea configurar o no el monitor remoto. Si selecciona [Encendido], el servi- cio de asistencia técnica podrá acceder al modo de menú. Si selecciona [Apagado], el servicio de asistencia técnica no podrá acceder al modo de menú.
Página 67 [BOOTP] Varia- [Deshab.] / [Habilitar] bles Si hay un servidor BOOTP en la red, especifique si este debe asignar automáticamente o no la dirección de IP y otros datos de red. [ARP/PING] Varia- [Deshab.] / [Habilitar] bles Especifique si se utiliza o no el comando ARP/PING al asignar la dirección de IP.
Página 68 [IPP] Varia- [Deshab.] / [Habilitar] bles Especifique si desea activar IPP o Si la opción [HTTP] está ajus- tada con la variable [Des- hab.], la opción [IPP] no se puede habilitar. [Puerto [Deshab/Habilitar] Varia- [Deshab.] / [Habilitar] RAW] bles Especifique si desea activar el puerto RAW o no.
Página 69 [Rech. de acceso] Varia- [Deshab.] / [Habilitar] bles Especifique el bloqueo de acceso para el filtro de direcciones de IP. [IPV6] [Deshab/Habilitar] Varia- [Deshab.] / [Habilitar] bles Especifique si desea activar IPv6 o [Auto config] Varia- [Sí] / [No] bles Especifique si desea activar el ajuste automático de IPv6 o no.
Página 70 [Entrada [SMTP] Varia- [Deshab.] / [Habilitar] e-mail] bles Especifique si desea habilitar o no las operaciones de transmisión de correo electrónico en la máquina. [Enviar nombre] Especifica el nombre del remitente del mensaje de e-mail (hasta 20 caracteres) usado para escanear la red.
Página 71 [POP [Deshab/Habilitar] Varia- [Deshab.] / [Habilitar] antes bles SMTP] Especifique si desea activar POP antes SMTP o no. Si selecciona [Habilitar], especifi- que el tiempo (entre 0 y 60 segun- dos). El tiempo predeterminado es [1 segundo]. [Dir. servidor Especifique el nombre de host o la POP3] dirección de IP del servidor POP3 que se usará...
Página 72 [Ajuste [Deshab/Habilitar] Varia- [Deshab.] / [Habilitar] LDAP] bles Especifique si desea activar la fun- ción LDAP o no. [Dir. servidor LDAP] Especifique la dirección (hasta 64 caracteres) del servidor LDAP. La predeterminada es [0.0.0.0]. [Número puerto LDAP] Varia- 1-65535 bles (predeterminado: [389]) Especifique el número de puerto del servidor LDAP.
Página 73 [Result.de búsqueda] Varia- 5-100 bles (predeterminado: [100]) Especifique el número máximo de destinos que se mostrarán después de una búsqueda. [Autentificación] Varia- [Anónimo] / [Simple] / bles [Digest-MD5] / [GSS-SPNEGO] / [NTLMv2] Permite seleccionar el método de autenticación que se usará para registrarse en el servidor LDAP.
Página 74 [Ajuste [Config. PTT] Varia- [Argentina] / [Australia] / usuario] bles [Austria] / [Belgium] / [Brazil] / [Canada] / [China] / [Czech / [Den- mark / [Europe] / [Finland] / [France] / [Germany] / [Greece] / [Hong Kong] / [Hungary] / [Ireland] / [Israel] / [Italy] / [Japan] / [Korea] / [Malaysia] / [Mexico] / [Netherlands] /...
Página 75 [Horario verano] Varia- [Apagado] / [Encendido] bles (1-150 min (predetermi- nado: [60 min])) Especifique si desea o no que se aplique el horario de verano. Si se selecciona [Encendido], espe- cifique los minutos de ajuste hora- rio. [Formato de fecha] Varia- [MM/DD/AA] / [DD/MM/ bles...
Página 76 [Cam- [Correa transferen] Reinicie el contador al reemplazar biar la unidad de correa de transferencia sumi- por una de nueva. nist] [Unidad de fusión] Reinicie el contador al reemplazar la unidad de fusión por una de nueva. [Rodillo transfer] Reinicie el contador al reemplazar el rodillo de transferencia por uno de nuevo.
Página 77: Menú Entrada Copia
Menú Entrada copia Entrada copia Prioridad papel Encaden. bandej. Prioridad calid. Prioridad densid Nivel dens. Auto Manual Nitidez Prioridad salida Prioridad n-up Orden copia 4en1 Copia dúplex Vista de conjunto del menú de configuración 2-49...
Página 78 La configuración predeterminada de fábrica aparece en negrita. [Prioridad papel] Variables [Bandeja1] / [Bandeja2] / [Bandeja3] Seleccione la bandeja de papel que se utilizará nor- malmente. Si no se ha instalado una unidad inferior de ali- mentación PF-P09 opcional, la variable [Bandeja3] no aparece.
Página 79 [Prioridad n-up] Variables [1 en 1] / [2 en 1] / [4 en 1] Seleccione el número de páginas de un documento que se imprimirán en una sola página. [Orden copia 4en1] Variables [Lateralmente] / [Hacia abajo] Seleccione la disposición de los documentos esca- neados con la copia 4 en 1.
Página 80: Menú Registro Marc
Menú Registro marc. Registro marc. Listado telefónico Marcac rápida Marcac grupal [Listado telefónico] En este listado se pueden registrar los destinos de marcación rápida y los destinos de marcación grupal especificados frecuentemente. Pulse la tecla Directorio telefónico y luego la tecla + o , para seleccionar rápidamente el destino deseado.
Página 81: Menú Ajuste Tx
[Marcac grupal] Registre los destinos de difusión más frecuentes como destinos de marcación grupal. Pueden recuperarse varios destinos sencillamente selec- cionando un grupo registrado. Es posible registrar un máximo de 20 destinos de marcación grupal. Es posible registrar un máximo de 50 destinos en un destino de marcación grupal.
Página 82: Menú Conf. Digital
Menú Conf. digital. Conf. digital. Formato imagen Método codific. Resolución Prioridad calid. Nivel dens. Nitidez Tamaño escaneado Tamaño de archivo Tecla Iniciar 2-54 Vista de conjunto del menú de configuración...
Página 83 La configuración predeterminada de fábrica aparece en negrita. [Formato imagen] Variables [TIFF] / [PDF] / [JPEG] Seleccione el formato predeterminado para guardar archivos con las operaciones de escaneado a e-mail. Los datos PDF pueden abrirse en Adobe Acrobat Reader. Los archivos TIFF de imágenes que se han escaneado con la opción [Color/Gris] no pue- den abrirse con el visor de imágenes de Windows ni el visor de fax que se incluye en...
Página 84 [Tamaño esca- Variables [A5] / [A4] / [B5] / [Statement] / [Carta] / neado] [Legal] Seleccione el tamaño de escaneado. El tamaño predeterminado es [Carta] en máquinas donde la opción [Config. PTT] del menú [Ajuste usua- rio] está ajustada con la variable [USA] o [Canadá], y [A4] si se selecciona cualquier otro país.
Página 85: Menú Impresión De Ps/Pc
Menú Impresión de PS/PC Para ver el menú [Impresión de PS/PC], seleccione [Impresión de PS/PC] en la pantalla principal (modo Copia) y pulse la tecla Select. En este menú, se pueden imprimir o eliminar las tareas almacenadas en el disco duro de la máquina (opcional) y se pueden modificar varias opciones de impresión PS/ PCL.
Página 86: Menú Prueba/Impr
Menú prueba/impr En este menú se pueden imprimir o eliminar las tareas almacenadas en el disco duro de la máquina (opcional). Este elemento de menú aparece solo si se ha instalado un kit de disco duro HD-P03 opcional. Menú prueba/ (nombre de usua- (nombre de tarea) Impresión...
Página 87: Menú Papel
Menú Papel Menú Papel Conf.cualq band. Papel bandeja 1 Tam Papel B. 1 Tipo Medio B. 1 Papel bandeja 2 Tam Papel B. 2 Tipo Medio B. 2 Tipo Medio B. 3 Bandeja3 papel Encaden. bandej. Enlace bandeja Modo enl band Bandej lógica0 •...
Página 88 Este elemento del menú aparecerá únicamente si se ha instalado la unidad inferior de alimentación PF-P09 opcional. Este elemento de menú aparece solo si se ha instalado un kit de disco duro P03 o una tarjeta CompactFlash. La configuración predeterminada de fábrica aparece en negrita. [Conf.cualq [Papel [Tam...
Página 89 [Enlace [Modo enl band] Variables [Encendido] / [Apagado] bandeja] Determine si se deberá usar o no la fun- ción de enlace de bandejas. [Bandej Lógica0] - Variables [Bandej física1] / [Bandej [Bandej Lógica9] física2] / [Bandej física3] Determina la bandeja a usar para impri- mir cuando un trabajo de impresión se reciba desde el controlador de una impresora de otra marca.
Página 90 [Intercalar] Variables [Encendido] / [Apagado] Especifique si desea activar o no la impresión intercalada (clasificar). La configuración especificada en el controlador de la impresora invalidará la configuración de este menú. 2-62 Menú Impresión de PS/PC...
Página 91: Menú Calidad
Menú Calidad Menú Cali- Modo Color Brillo Semitono Impresión imagen Impresión texto Impres. gráfi- Optimiz Impresión borde imagen Impresión texto Impres. gráfi- Intensid borde Impres Eco- Ajuste de Contraste Impresión Origen RVA imagen Menú Impresión de PS/PC 2-63...
Página 92 Intento RVA Gris RVA Impresión Origen RVA texto Intento RVA Gris RVA Impres. gráfi- Origen RVA Intento RVA Gris RVA Ajuste de PS Impresión Origen RVA imagen Intento RVA Gris RVA Perfil destino Impresión Origen RVA texto 2-64 Menú Impresión de PS/PC...
Página 93 Intento RVA Gris RVA Perfil destino Impres. gráfi- Origen RVA Intento RVA Gris RVA Perfil destino Simulación Perfil simul Intento Simul. CMYK Gris Calibración Calibración tono Densidad Ciano Acentuación cman (CMYK) Medio Menú Impresión de PS/PC 2-65...
Página 94 Sombra Magenta Acentuación Medio Sombra Amarillo Acentuación Medio Sombra Negro Acentuación Medio Sombra Separación color 2-66 Menú Impresión de PS/PC...
Página 95 La configuración predeterminada de fábrica aparece en negrita. [Modo Valores [Color] / [Escala de grises] Color] Si se elige [Color], las páginas se imprimirán a todo color. Si se elige [Escala de grises], las páginas se imprimirán en blanco y negro. [Brillo] Valores [+15%] / [+10%] /[+5%] / [0%] / [-5%] /...
Página 96 [Impres. gráfi- Variables [Arte de línea] / [Detalle] / cos] [Suave] Determine la manera en que deberán repro- ducirse los semitonos en gráficos. Si elige [Arte De LíneA], los semitonos se reproducirán con gran precisión. Si se elige [Detalle], los semitonos se repro- ducirán con detalle.
Página 97 [Intensid Variables [Apagado] / [Bajo] / [Medio] / [Alto] borde] Determine la intensidad de acentuación de los bordes. Si se elige [Apagado], no se acentuarán los bordes. Si se elige [Bajo], se acentuarán ligeramente los bordes. Si se elige [Medio], se acentuarán medianamente los bordes. Si se elige [Alto], se acentuarán intensamente los bordes.
Página 98 [Intento Variables [Vívido] / Fotográ- RVA] fico] Especifique la opción que desea aplicar al convertir datos de imagen RGB en datos CMYK. Si se elige [Vívido], se producirá una impresión vívida. Si se elige [Fotográfico], se pro- ducirá una impresión más bri- llante.
Página 99 [Intento Variables [Vívido] / [Fotográ- RVA] fico] Especifique la opción que desea aplicar al convertir datos de texto RGB en datos CMYK. Si se elige [Vívido], se producirá una impresión vívida. Si se elige [Fotográfico], se pro- ducirá una impresión más bri- llante.
Página 100 [Intento Variables [Vívido] / [Fotográ- RVA] fico] Especifique la opción que desea aplicar al convertir datos de grá- ficos RGB en datos CMYK. Si se elige [Vívido], se producirá una impresión vívida. Si se elige [Fotográfico], se pro- ducirá una impresión más bri- llante.
Página 101 [Ajuste [Impresión ima- [Origen Variables [Dispositivo] / de PS] gen] RVA] [sRGB] / [AppleRGB] / [AdobeRGB1998] / [ColorMatchRGB] / [BlueAdjustRGB] Especifique el espacio de color para datos de imagen RGB. Si se selecciona [Dispositivo], no se especifica ningún espacio de color. Los perfiles de origen RGB des- cargados con Download Mana- ger o Web Connection son...
Página 102 [Gris RVA] Variables [Negro compuesto] / [Negro y gris] / [Solo negro] Determine cómo se reproduci- rán el negro y los grises en datos de imagen RGB. Si se elige [Negro compuesto], se reproducirá el negro usando los colores CMYK. Si se elige [Negro y gris], se reproducirán el negro y el gris usando solamente negro.
Página 103 [Impresión [Origen Variables [Dispositivo] / texto] RVA] [sRGB] / [AppleRGB] / [AdobeRGB1998] / [ColorMatchRGB] / [BlueAdjustRGB] Especifique el espacio de color para datos de texto RGB. Si se selecciona [Dispositivo], no se especifica ningún espacio de color. Los perfiles de origen RGB des- cargados con Download Mana- ger o Web Connection son accesibles desde la opción [Ori-...
Página 104 [Gris RVA] Variables [Negro compuesto] / [Negro y gris] / [Solo negro] Especifique cómo se reproduci- rán el negro y los grises en datos de texto RGB. Si se elige [Negro compuesto], se reproducirá el negro usando los colores CMYK. Si se elige [Negro y gris], se reproducirán el negro y el gris usando solamente negro.
Página 105 [Impres. gráfi- [Origen Variables [Dispositivo] / cos] RVA] [sRGB] / [AppleRGB] / [AdobeRGB1998] / [ColorMatchRGB] / [BlueAdjustRGB] Especifique el espacio de color para datos de gráficos RGB. Si se selecciona [Dispositivo], no se especifica ningún espacio de color. Los perfiles de origen RGB des- cargados con Download Mana- ger o Web Connection son accesibles desde la opción [Ori-...
Página 106 [Gris RVA] Variables [Negro compuesto] / [Negro y gris] / [Solo negro] Determine cómo reproducir el negro y los grises en datos de gráficos RGB. Si se elige [Negro compuesto], se reproducirá el negro usando los colores CMYK. Si se elige [Negro y gris], se reproducirá...
Página 107 [Simulación] [Perfil Variables [Ninguna] / [SWOP] simul] / [Euroscale] / [Com- mercialPress] / [JapanColor] / [TOYO] / [DIC] Especifique el perfil de simula- ción. Si se selecciona [Ninguna], no se especifica ningún perfil de simulación. Los perfiles de simulación descargados con Download Manager o Web Connection son accesibles desde la opción [Per- fil simul].
Página 108 [Calibración] [Calibración Variables [Encendido] / [Apagado] tono] Si se elige [Encendido], se aplicarán ajustes de imagen. Si se elige [Apagado], no se aplicarán ajustes de imagen. [Densidad [Ciano] / [Brillo] Variables [+3] / [+2] cman (CMYK)] [Magenta] / / [+1] / [0] [Amarillo] / [-1] / [-2] / [Negro]...
Página 109: Menú Sist Predet
Menú sist predet Menú sist Emulación Def. Emula- predet ción PostScript Esperar plazo Página error Protocolo PS Trapping autom. Sobreimpre. negro CR/LF map- ping Líneas por págin Origen fuen- Número fuente Tamaño pitch (Tamaño pun- tos) Conjunto de símb. Firma digital Menú...
Página 110 Página error Papel Papel predet Tamaño papel Tamaño per- sonal Tipo de papel Pág escala gris Opciones ini- Efect pág inic cial Timeout mant Formato Solo área usuar Todo Formato tar- Solo área usuar jeta Todo 2-82 Menú Impresión de PS/PC...
Página 111 Este elemento del menú aparecerá únicamente si se ha instalado el kit de disco duro HD-P03 opcional o una tarjeta CompactFlash. Este elemento del menú aparecerá únicamente si la opción [Tamaño papel] está ajustada con la variable [Person.]. Este elemento del menú aparecerá únicamente si se ha instalado el kit de disco duro HD-P03 opcional.
Página 112 La configuración predeterminada de fábrica aparece en negrita. [Emula- [Def. Variables [Auto] / [PostScript] / [PCL] ción] Emula- Seleccione el lenguaje de emulación de la máquina. ción] Si selecciona [Auto], la máquina selecciona automá- ticamente el lenguaje de emulación incluido en el flujo datos.
Página 113 [Sobre- Variables [Texto/Gráfico] / [Texto] / impre. [Apagado] negro] Indique si desea que los elementos impresos en negro se superpongan sobre un color cercano en la impresión para evi- tar que se genere un espacio en blanco alrededor de caracteres o imágenes impresos en negro.
Página 114 Especifique el tamaño de fuente en el lenguaje PCL. Si el ajuste seleccionado para [Número fuente] se aplica a una fuente de mapa de bits, aparecerá el parámetro [Tamaño pitch]. Si el ajuste seleccionado para [Número fuente] se aplica a un con- torno, aparecerá...
Página 115 [Papel] [Papel [Tamaño Variables [Carta] / [Legal] / [Ejecutivo] / predet] papel] [A4] / [A5] / [A6] / [B5(JIS)] / [B6(JIS)] / [Carta gobierno] / [Statement] / [Folio] / [SP Folio] / [UK Quarto] / [Foolscap] / [Legal gobierno] / [16K] / [Foto 4×6] / [KAI 16] / [KAI 32] / [ENV C6] / [Sobre DL] / [Sobre Monarch] / [Sobre...
Página 116 [Tamaño Especifica el tamaño del medio de impre- personal] sión cuando la opción [Tamaño papel] está ajustada con la variable [Person.]. El intervalo para el [Ancho] es de 3,63 a 8,50 pulgadas (de 92 a 216 mm). La configuración predeterminada es [8,26] pulgadas ([210] mm) para modelos de 220 V y [8,50] pulgadas ([216] mm) para otros modelos.
Página 117 [Timeout Variables [Deshab.] / [1 hora] / [4 hora] / [1 día] / mant dat] [1 semana] Especifica el plazo que la impresora esperará antes de eliminar los trabajos de impresión guardados en su disco duro. Si selec- ciona [Deshab.], no habrá un plazo determinado para eliminar las tareas de impresión.
Página 118: Menú Impres. De Memoria
Menú Impres. de memoria Para ver el menú [Impres. de memoria], seleccione [Impres. de memoria] en la pantalla principal (modo Copia) y pulse la tecla Select. En este menú pue- den realizarse operaciones de impresión directa desde la memoria y pueden especificarse diferentes opciones de dicha impresión.
Página 119 La configuración predeterminada de fábrica aparece en negrita. [Lista de Elija el archivo que desee imprimir y paso seguido pulse la tecla archivos] Select. Si el archivo a imprimir se encontrase en una carpeta, elija la carpeta y a continuación pulse la tecla Select. [Selección Variables [Carta] / [Legal] / [Ejecutivo] / [A4] / [A5] papel]...
Página 120 [Cantidad Variables 1-9999 (predeterminado: [1]) de copias] Especifique el número de copias a imprimir (entre 1 y 9999). Este elemento del menú no aparecerá si el archivo seleccionado es un archivo XPS. [Acabado Variables [No clasificar] / [Clasificar] copia] Determine si se intercalarán las copias. Si elige [No clasificar], no se realizará...
Página 121: Manejo De Medios De Impresión
3Manejo de medios de impresión...
Página 122: Especificaciones
Medios de impresión Especificaciones Medios de Tamaño de medios de Ban- Dúplex Copia Impre- impresión impresión deja sión Pulgadas Milímetros Carta 8,5 e 11,0 215,9 e 279,4 1/2/3 Sí Sí Sí Sí Legal 8,5 e 14,0 215,9 e 355,6 Sí Sí...
Página 123: Tipos
Medios de Tamaño de medios de Ban- Dúplex Copia Impre- impresión impresión deja sión Pulgadas Milímetros Person. (escanear) 0,5-8,5 e 12,7-215,9 e Sí Sí 0,5-11,7 12,7-297 Notas: *1 Bandeja 1 = Multiuso Bandeja 3 = Papel sencillo, Sólo una cara y Papel especial *2 Solo ADF *3 Solo ADF, solo escaneado TWAIN *4 Solo cristal de originales, solo escaneado TWAIN...
Página 124 NO utilice medios de impresión - recubiertos con una superficie tratada (tal como papel al carbón y papel de color tratado) - con una contracara al carbón - para transferencia térmica no aprobados (tales como papel termosensi- ble, papel tratado por termopresión y papel para transferencia a termo- presión) - de transferencia por agua fría - sensibles a la presión...
Página 125: Papel Grueso
Papel grueso El papel cuyo grosor sobrepasa los 90 g/m (24 lb) se denomina papel grueso. Pruebe todo papel grueso para cerciorarse de que su rendimiento sea aceptable y que la imagen permanezca estable. Se puede imprimir de manera continua en papel grueso. Sin embargo, esto podría afectar la alimentación del medio de impresión, dependiendo de la calidad del mismo y del entorno de impresión.
Página 126: Etiqueta
Medio en [Sobre] controlador No compatible Impresión dúplex Use sobres - comunes, aptos para impresión láser. con uniones diagonales, pliegues y bordes definidos y solapas adhesivas corrientes Ya que los sobres pasan por rodillos calientes, el área engomada de las solapas podría quedar sellada. El uso de sobres con cola a base de emulsión permite evitar este problema.
Página 127 Imprima primero sus datos en una hoja de papel sencillo para verificar el posicionamiento. Compruebe la documentación de su programa de soft- ware para disponer de más información sobre la impresión de etiquetas. Hasta 20 hojas, dependiendo de su grosor Capacidad Bandeja 1/2 No compatible...
Página 128: Papel Membretado
Papel membretado Se puede imprimir de manera continua en papel membretado. Sin embargo, esto podría afectar la alimentación del medio de impresión, dependiendo de la calidad del mismo y del entorno de impresión. Si hubiera problemas, sus- penda la impresión continua e imprima una hoja cada vez. Imprima primero sus datos en una hoja de papel sencillo para verificar el posicionamiento.
Página 129: Medios De Impresión Brillantes
Use tarjetas postales que estén - aprobadas para impresión láser NO utilice tarjetas postales que - tengan un recubrimiento o revestimiento - hayan sido fabricadas para impresoras de inyección de tinta - estén precortadas o perforadas - estén preimpresas o multicoloreadas Si la postal estuviese deformada, alísela antes de meterla en la bandeja.
Página 130: Sólo Una Cara
NO utilice papel brillante que - esté mezclado con otros medios en las bandejas (ya que se producirían atascos) - esté indicado solo para impresoras de inyección de tinta Sólo una cara Solo se imprime en una cara. Se puede imprimir de manera continua en papel para impresión solo en una cara.
Página 131: Papel Especial
Papel especial Se puede imprimir de manera continua en papel especial. Sin embargo, esto podría afectar la alimentación del medio de impresión, dependiendo de la calidad del mismo y del entorno de impresión. Si hubiera problemas, sus- penda la impresión continua e imprima una hoja cada vez. Seleccione esta opción cuando cargue papel especial, por ejemplo, papel de color de alta calidad, como si fuera papel sencillo con un peso de 60 a 90 g/m².
Página 132: Área De Imagen Imprimible Garantizada
Área de imagen imprimible garantizada El área imprimible difiere en función de si se está realizando una copia o impresión. Tenga en cuenta la siguiente información al realizar estas operaciones. Área imprimi- Al copiar El área imprimible para todos los tamaños de impresión es de hasta 4,0 mm (0,157") desde los bordes de los medios de impresión.
Página 133: Márgenes De Página
Márgenes de página El programa de software determina los márgenes. Algunos programas per- miten personalizar tamaños y márgenes de página mientras que otros dispo- nen únicamente de tamaños y márgenes estándar. Si Ud. elige un formato estándar, podría perder una parte de la imagen (debido a que el área impri- mible se reduce).
Página 134: Carga De Los Medios De Impresión
Carga de los medios de impresión ¿Cómo se cargan los medios de impresión? Nota No mezcle tipos y tamaños de medios de impresión diferentes, ya que esto puede causar atascos o problemas técnicos en la máquina. Nota El filo del papel es cortante y puede causarle heridas. Al recargar papel, retire primero todo medio que se encuentre aún en la ban- deja.
Página 135 Abra las guías para medios de impresión con el fin de dejar más espacio entre ellas. Presione hacia abajo el centro de la placa de elevación del papel hasta que los bloqueado- res izquierdo y derecho (de color blanco) queden encaja- dos en su sitio.
Página 136: Otros Medios
Se deberá cargar la can- tidad adecuada de papel, de modo que el borde superior de la pila de papel no sobrepase la guía de límite máximo. En esta bandeja se pue- den cargar a la vez hasta 100 hojas de papel sen- cillo (80 g/m Deslice las guías para medios de impresión hasta el borde del...
Página 137: Carga De Sobres
Carga de sobres Abra la bandeja 1. Abra las guías para medios de impresión con el fin de dejar más espacio entre ellas. Presione hacia abajo el centro de la placa de elevación del papel hasta que los bloqueado- res izquierdo y derecho (de color blanco) queden encaja- dos en su sitio.
Página 138 Cargue los sobres con la solapa hacia arriba en la bandeja. Antes de cargar los sobres, presiónelos hacia abajo para cerciorarse que haya salido todo el aire. Asegúrese de pre- sionar firmemente los pliegues de las solapas, pues de otro modo los sobres podrían arru- garse y provocar un atasco.
Página 139: Papel Grueso Y Medios Brillantes
Seleccione [Config. papel]/[Papel bandeja 1] en el menú [Utilitario] y, a continuación, seleccione el tamaño y el tipo de medio que va a cargar. Véase asimismo "Especificaciones" en la página 3-2. Carga de hojas de etiquetas/papel membretado/postales/ papel grueso y medios brillantes Abra la bandeja 1.
Página 140 Presione hacia abajo el centro de la placa de elevación del papel hasta que los bloqueado- res izquierdo y derecho (de color blanco) queden encaja- dos en su sitio. Cargue los medios de impresión cara abajo en la bandeja. Se pueden cargar a la vez hasta 20 hojas en la bandeja.
Página 141: Bandeja 2
Bandeja 2 Carga de papel sencillo, papel de impresión en una sola cara y papel especial Extraiga la bandeja 2. Presione hacia abajo la placa de presión de medios para enca- jarla en su sitio. Carga de los medios de impresión 3-21...
Página 142 Abra las guías para medios de impresión con el fin de dejar más espacio entre ellas. Cargue el papel cara arriba en la bandeja. No cargue papel por encima de la marca de límite ,. Puede cargar a la vez hasta 250 hojas de papel sencillo (80 g/m en esta bandeja.
Página 143 Deslice las guías para medios de impresión hasta el borde del papel. Cierre la bandeja 2. Seleccione [Config. papel]/[Papel bandeja 2] en el menú [Utilitario] y, a continuación, seleccione la el tamaño y el tipo de papel que va a cargar. Consulte asimismo "Especificaciones"...
Página 144: Papel Grueso Y Medios Brillantes
Carga de hojas de etiquetas/papel membretado/postales/ papel grueso y medios brillantes Extraiga la bandeja 2. Presione hacia abajo la placa de presión de medios para enca- jarla en su sitio. Abra las guías para medios de impresión con el fin de dejar más espacio entre ellas.
Página 145 Cargue el papel cara arriba en la bandeja. Se pueden cargar a la vez hasta 20 hojas en la bandeja. Deslice las guías para medios de impresión hasta el borde del papel. Carga de los medios de impresión 3-25...
Página 146 Cierre la bandeja 2. Seleccione [Config. papel]/[Papel bandeja 2] en el menú [Utilitario] y, a continuación, seleccione el tamaño y el tipo de papel que va a cargar. Véase asimismo "Especificaciones" en la página 3-2. 3-26 Carga de los medios de impresión...
Página 147: Bandeja 3 (Unidad Inferior De Alimentación Pf-P09 Opcional)
Bandeja 3 (unidad inferior de alimentación PF-P09 opcional) Carga de papel sencillo, papel de impresión en una sola cara y papel especial Extraiga la bandeja 3. Presione hacia abajo la placa de presión de medios para enca- jarla en su sitio. Abra las guías para medios de impresión con el fin de dejar más espacio entre ellas.
Página 148 Cargue el papel cara arriba en la bandeja. No cargue papel por encima de la marca de límite ,. En esta ban- deja se pueden cargar a la vez hasta 500 hojas de papel sencillo (80 g/m Deslice las guías para medios de impresión hasta el borde del papel.
Página 149 Cierre la bandeja 3. Seleccione [Config. papel]/[Bandeja3 papel] en el menú [Utilitario] y, a continuación, seleccione el tamaño y el tipo de papel que va a cargar. Véase asimismo "Especificaciones" en la página 3-2. Carga de los medios de impresión 3-29...
Página 150: Impresión Dúplex
Impresión dúplex Con esta máquina, que lleva incorporada una unidad dúplex, es posible rea- lizar la impresión dúplex (a 2 caras). Si el papel es de baja opacidad (alta- mente traslúcido), se podrán ver los datos impresos al reverso. Consulte la información sobre márgenes de su programa de software.
Página 151 Si selecciona [Borde corto (inferior)], las páginas quedan dispuestas para hojearlas desde la parte inferior. Además, si la opción [Tipo impresión] está ajustada con la variable [Folleto], se llevará a cabo la impresión dúplex automática. Cuando se elige [Folleto] se dispone de las siguientes opciones de orden. Si selecciona [Encuad.
Página 152: Bandeja De Salida
Bandeja de salida Todo el material se deposita cara abajo en la bandeja de salida de la máquina. Esta bandeja tiene una capacidad aproximada de 150 hojas (A4/ carta) de papel sencillo, 80 g/m o 10 hojas (A4/carta) de papel especial, 80 g/m Si se crea una pila de papel demasiado alta en la bandeja de salida, la máquina podría experimentar atascos de material de impresión,...
Página 153: Almacenamiento De Medios De Impresión
Almacenamiento de medios de impresión - Mantenga los medios sobre una superficie llana y horizontal, en su envoltorio original, hasta el momento de cargarlos. Los medios de impresión que hayan estado almacenados durante largos periodos de tiempo fuera de su envoltorio pueden resecarse y causar atascos.
Página 154: Medios Donde Están Impresos Los Originales
Medios donde están impresos los originales Especificaciones Documentos que se pueden colocar sobre el cristal de originales Los siguientes tipos de documentos se pueden colocar sobre el cristal de originales. Tipo de documento Hojas, libros, objetos tridimensionales Tamaño de documento Peso máximo 3 kg Al colocar un documento sobre el cristal de originales, tenga en cuenta las...
Página 155: Documentos Que Se Pueden Cargar En El Adf
Documentos que se pueden cargar en el ADF Los siguientes tipos de documentos pueden colocarse en el ADF. Tipo de material / Peso Papel sencillo / De 50 a 110 g/m² Tamaño de documento Tamaño máximo: Legal Ancho: de 140 a 216 mm; largo: de 90 a 356 mm Capacidad 35 hojas (peso del medio: 80 g/m...
Página 156: Carga De Un Documento
Carga de un documento Colocación del documento en el cristal de originales Levante la cubierta del ADF. Coloque el documento sobre el cristal de originales. Documento Alinee el documento con la flecha del lado izquierdo hacia la parte posterior de la máquina. 3-36 Carga de un documento...
Página 157: Carga De Un Documento En El Adf
Cierre con suavidad la cubierta del ADF. Carga de un documento en el ADF Coloque el documento cara Documento arriba en la bandeja de entrada de documentos del ADF. Antes de cargar un docu- mento en el ADF, com- pruebe que no haya ninguna hoja sobre el cristal de originales.
Página 158 Si desea más información sobre la copia de un documento car- gado, consulte "Utilización de la copiadora" en la página 6-1. Si desea más información sobre el escaneado, consulte "Uso del escáner" en la página 7-1. 3-38 Carga de un documento...
Página 159: 4Utilización Del Controlador De Impresora
4Utilización del controlador de impresora...
Página 160: Selección De Los Ajustes Predeterminados Y Opciones De La Impresora (Para Windows)
Selección de los ajustes predeterminados y opciones de la impresora (para Windows) Antes de empezar a trabajar con la máquina, le recomendamos verificar/ modificar la configuración predeterminada del controlador. Asimismo, en caso que disponga de opciones instaladas, deberá "declarar" las opciones en el controlador.
Página 161 Haga clic en [Actualizar] para configurar automáticamente los elementos opcionales instalados. La opción [Actualizar] está disponible únicamente si se dispone de comunicación bidireccional con la máquina, de otro modo, aparecerá sombreada en gris. Partiendo de la lista [Opciones de dispositivo], elija las opciones de una en una y luego pulse [Habilitar] o [Deshab.] en el menú...
Página 162: Desinstalación Del Controlador De La Impresora (Para Windows)
Desinstalación del controlador de la impresora (para Windows) Este apartado describe cómo desinstalar, de ser necesario, el controlador de la impresora. Windows XP/Vista/7/Server 2003/Server 2008/Server 2008 R2 (PCL6, PS y XPS) Cierre todos los programas. Para encontrar la opción de Desinstalar controlador de la impresora, siga esta ruta: –...
Página 163: Visualización De La Configuración Del Controlador De La Impresora (Para Windows)
Visualización de la configuración del controlador de la impresora (para Windows) Windows 7/Server 2008 R2 Desde el menú [Inicio], seleccione [Dispositivos e impresoras] para abrir el directorio [Dispositivos e impresoras]. Haga clic con el botón derecho del ratón sobre el icono de la impresora Color MF24-2 PCL6, Color MF24-2 PS o Color MF24-2 XPS y, a conti- nuación, haga clic en [Preferencias de impresión].
Página 164: Configuración Del Controlador De Impresora
Configuración del controlador de impresora Botones comunes Las teclas que se describen a continuación aparecen en todas las fichas. - [Aceptar] Haga clic aquí para abandonar el cuadro de diálogo Propiedades, guar- dando todos los cambios efectuados. - [Cancelar] Haga clic aquí para abandonar el cuadro de diálogo Propiedades sin guar- dar ningún cambio efectuado.
Página 165: Ficha Avanzadas (Únicamente Controlador De Impresora Postscript)
- [Vista Calidad] Haga clic en este botón para ver una muestra de las opciones seleccionadas en la ficha [Calidad]. Este botón aparece únicamente cuando se selecciona la ficha [Cali- dad]. - [Inform. impresora] Haga clic en este botón para iniciar Web Connection. Este botón solo aparece si se ha configurado la conexión a la red.
Página 166: Ficha Básicas
Ficha Básicas La ficha [Básicas] permite - Especificar la orientación de los medios de impresión. - Especificar el tamaño del documento original. - Seleccionar el tamaño del medio de impresión de salida. - Registrar/editar tamaños de papel personalizados. - Escalar (ampliar/reducir) los documentos. - Especificar la fuente de papel.
Página 167: Ficha Diseño
Ficha Diseño La ficha [Diseño] permite - Imprimir varias páginas de un documento en una sola hoja (impresión N-up). - Imprimir una sola copia para ampliarla e imprimir varias páginas (única- mente controlador PCL). - Rotar la imagen a imprimir 180 grados. - Determinar si la impresora imprimirá...
Página 168: Ficha Marca De Agua/Superposición
Ficha Marca de agua/Superposición Cerciórese de usar superposiciones con trabajos de impresión con un tamaño y orientación de papel que coincidan con la superposi- ción. Adicionalmente, si se ha especificado la configuración de [N-up] o [Boletín] en el controlador de impresora, la superposición no podrá ajustarse para coincidir con la configuración especificada.
Página 169: Ficha Calidad
Ficha Calidad La ficha [Calidad] permite - Cambiar de impresión en color a impresión en escala de grises. - Controlar la oscuridad de una imagen (brillo). - Controlar los tonos de una imagen (contraste) (únicamente controlador PCL). - Especificar la configuración del color (Quick Color). - Especificar la cantidad de detalles en patrones de gráfico (únicamente controladores PCL y XPS).
Página 170: Limitaciones De Las Funciones Del Controlador De La Impresora Instalado Con Point And Print
Limitaciones de las funciones del controlador de la impresora instalado con Point and Print Si se ejecuta Point and Print con una de las siguientes combinaciones de servidor y cliente, habrá limitaciones en algunas funciones del controlador de la impresora. - Combinaciones de servidor y cliente Servidor: Windows Server 2003/Server 2008/Server 2008 R2 Client: Windows XP/Vista/7...
Página 171 5Memory Direct...
Página 172: Memory Direct
Memory Direct Los archivos PDF, XPS, JPEG y TIFF guardados en dispositivos de memoria USB se pueden imprimir conectando el dispositivo de memoria a la máquina. La impresión directa desde una memoria está disponible únicamente si está instalado el kit de disco duro HD-P03 opcional o una tarjeta CompactFlash.
Página 173 Partiendo del listado de archivos, elija los que desea imprimir y paso seguido pulse la tecla Select. Si el archivo a imprimir se encontrase en una carpeta, elija la carpeta y a continuación pulse la tecla Select. Se puede visualizar un máximo de 99 carpetas y archivos. Se pueden visualizar hasta 7 niveles de carpetas.
Página 174 Memory Direct...
Página 175: Utilización De La Copiadora
6Utilización de la copiadora...
Página 176: Realización De Copias Básicas
Realización de copias básicas Esta sección contiene descripciones del procedimiento de realización de copias básicas y las funciones más frecuentes en la realización de copias, tales como especificar la escala de zoom y la densidad de copia. La configuración de papel predeterminada se puede cambiar con [Config.
Página 177 Especifique la configuración de copia que desee. Si desea más información para especificar el modo de copia y la densidad de copia, consulte "Configuración de la calidad de copia" en la página 6-4. Si desea más información para especificar la escala de zoom, consulte "Especificación de la escala de zoom"...
Página 178: Configuración De La Calidad De Copia
Configuración de la calidad de copia Seleccione el tipo de documento y la densidad de copia apropiada para el contenido y la densidad del documento que va a copiar. Selección del tipo de documento En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la calidad de copia y pulse la tecla Select.
Página 179: Especificación De La Nitidez De La Copia
Especificación de la nitidez de la copia En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la calidad de copia y pulse la tecla Select. Pulse la tecla + o , para seleccionar [Nitidez], y a continuación pulse la tecla Select.
Página 180: Especificación De Una Escala De Zoom Personalizada
Especificación de una escala de zoom personalizada En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la escala de zoom y pulse la tecla Select. Pulse la tecla + o , para seleccionar [Manual], y a continuación pulse la tecla Select.
Página 181: Realización De Copias Avanzadas
Realización de copias avanzadas Esta sección contiene descripciones para configurar la copia 2 en 1 o 4 en 1, la copia de tarjeta ID, la repetición de copia, la copia de afiches, la copia dúplex (doble cara) y la copia intercalada (clasificar). La copia 2 en 1 o 4 en 1, la copia dúplex (doble cara) y la copia inter- calada (clasificar) no se pueden seleccionar cuando se ha definido la copia de tarjeta ID, la repetición de copia o la copia de afiches.
Página 182: Copia 2 En 1 O 4 En 1 Desde El Cristal De Originales
Copia 2 en 1 o 4 en 1 desde el cristal de originales En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual del diseño de página y pulse la tecla Select. Pulse la tecla + o , para seleccionar [2 en 1] o [4 en 1] y a continuación pulse la tecla Select.
Página 183: Configuración De Una Función De Copia
Configuración de una función de copia Es posible definir la copia de tarjeta ID, la repetición de copia y la copia de afiches. La escala de zoom se define automáticamente (y no se puede cam- biar). La copia de tarjeta ID, la repetición de copia y la copia de afiches solo pueden realizarse con el cristal de originales.
Página 184: Repetir Copia
Coloque el documento sobre el cristal de originales. Si desea más información sobre cómo se colocan los documen- tos sobre el cristal de originales, consulte "Colocación del docu- mento en el cristal de originales" en la página 3-36. En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la función de copia y pulse la tecla Select.
Página 185: Copia De Afiche
En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la función de copia y pulse la tecla Select. Pulse la tecla + o , para seleccionar [Repetir copia] y a continuación pulse la tecla Select.
Página 186 Coloque el documento sobre el cristal de originales. Si desea más información sobre cómo se colocan los documen- tos sobre el cristal de originales, consulte "Colocación del docu- mento en el cristal de originales" en la página 3-36. En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la función de copia y pulse la tecla Select.
Página 187: Configuración De La Copia Dúplex (Doble Cara)
Configuración de la copia dúplex (doble cara) Copia dúplex (doble cara) desde el ADF Con la copia dúplex (doble cara), se pueden escanear con el ADF dos pági- nas de un documento impresas en una sola cara e imprimirlas en una sola hoja de papel.
Página 188: Copia Dúplex (Doble Cara) Desde El Cristal De Originales
Copia dúplex (doble cara) desde el cristal de originales La copia dúplex (doble cara) también puede realizarse colocando el docu- mento en el cristal de originales. Coloque el documento sobre el cristal de originales. Si desea más informa- ción sobre cómo se colo- can los documentos sobre el cristal de origi- nales, consulte "Coloca-...
Página 189: Copia De Documentos Dúplex (Doble Cara)
Copia de documentos dúplex (doble cara) Un documento dúplex (doble cara) se puede escanear e imprimir como copia dúplex (doble cara) o simple (una cara). La copia de documentos dúplex (doble cara) solo puede realizarse desde el ADF. En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual simple/dúplex (una cara/doble cara) y a conti- nuación pulse la tecla Select.
Página 190: Configuración De Copia Intercalada (Clasificar)
Configuración de copia intercalada (clasificar) Con la copia intercalada (clasificar), pueden imprimirse varias copias de documentos de varias páginas en orden y clasificadas por juego de copia. Copia intercalada (clasificar) desde el ADF En la pantalla principal (modo Copia), pulse la tecla + o , para seleccio- nar la configuración actual de la función Clasificar y pulse la tecla Select.
Página 191: Uso Del Escáner
7Uso del escáner...
Página 192: Escaneado Desde Una Aplicación De Ordenador
Escaneado desde una aplicación de ordenador Es posible escanear documentos desde un ordenador conectado a la máquina con un cable USB o a través de una red. Es posible especificar la configuración de escaneado y ejecutar la operación desde aplicaciones compatibles con TWAIN o WIA.
Página 193: Ajustes Del Controlador Twain Para Windows
Inicie la aplicación que vaya a utilizar para escanear. Inicie el controlador del escáner según los ajustes de la aplicación. Especifique los ajustes necesarios en el controlador del escáner. Haga clic en el botón [Digitalizar/Escanear] del controlador del escáner. Ajustes del controlador TWAIN para Windows - [Cargar] Especifique un archivo de configuración guardado (archivo dat) para esca- near.
Página 194 Los parámetros que es posible definir dependen del modo de esca- neado que esté seleccionado. Si selecciona [Auto] como modo de escaneado, se ejecuta el esca- neado desde el cristal de originales después de realizar un preesca- neado y haber verificado la imagen de vista previa. - [Tamaño de imagen] Muestra el tamaño de los datos de la imagen escaneada.
Página 195: Ajustes Del Controlador Wia Para Windows
Ajustes del controlador WIA para Windows - [Fuente de papel] Seleccione la fuente de papel. - [Imagen en color] Seleccione esta opción para escanear en color. - [Imagen en escala de grises] Seleccione esta opción para escanear en escala de grises. - [Texto o imagen en blanco y negro] Seleccione esta opción para escanear en blanco y negro.
Página 196: Ajustes Del Controlador Twain Para Macintosh
Ajustes del controlador TWAIN para Macintosh - [Cargar] Especifique un archivo de configuración guardado (archivo dat) para esca- near. - [Guardar] Guarde los ajustes actuales como archivo de configuración (archivo dat). - [Valor predet.] Restablece todos los parámetros a sus valores predeterminados. - Icono Ayuda Haga clic para visualizar la información de ayuda.
Página 197 - [Tamaño de imagen] Muestra el tamaño de los datos de la imagen escaneada. - [Rotación] Seleccione la orientación de la imagen que se va a escanear. - [Cerrar] Haga clic para cerrar la ventana del controlador TWAIN. - [Predigitalización] Haga clic para empezar a escanear una imagen para vista previa.
Página 198: Escanear Con La Máquina
Escanear con la máquina Las teclas de la máquina pueden usarse para realizar escaneados. Esta ope- ración difiere del escaneado desde una aplicación de ordenador puesto que también puede especificarse el destino de los datos de escaneado. Si, durante la configuración de opciones, no se pulsa ninguna tecla para especificar el tiempo en [Rest.
Página 199 Especifique la configuración de la digitalización como usted desee. Si desea más información para especificar el destino de los datos, consulte "Especificar la ubicación de los datos" en la página 7-10 y "Especificar la dirección de destino (Escan. a e-mail/FTP/SMB)" en la página 7-12. Si desea más información para seleccionar el formato de datos, consulte "Seleccionar el formato de datos"...
Página 200: Especificar La Ubicación De Los Datos
Después de escanear todas las páginas del documento, pulse la tecla Iniciar. El documento escaneado es enviado a la ubicación especificada. Si pulsa la tecla [Parar/Reiniciar durante el escaneado, aparece [Trabajo cancelado]. Para continuar el escaneado, seleccione [No]. Para detener el escaneado, seleccione [Sí]. Para cancelar una tarea en que el escaneado ha terminado y los datos se encuentran en la cola de envío, consulte "Eliminar una transmisión en cola"...
Página 201: Guardar Datos En Un Dispositivo De Memoria Usb (Digital. A Mem. Usb)
Pulse la tecla + o , para seleccionar [Digitalizar al PC] y a continuación pulse la tecla Select. Siga las instrucciones que aparecen en la pantalla del ordenador. Los datos de escaneado se guardan en la carpeta especificada con LinkMagic. Encontrará más información en la [Guía de referencia] del CD/DVD de documentación.
Página 202: Especificar La Dirección De Destino (Escan. A E-Mail/Ftp/Smb)
Especificar la dirección de destino (Escan. a e-mail/ FTP/SMB) Los datos escaneados pueden ser enviados a través de la red a una direc- ción especificada (dirección de e-mail, dirección FTP o dirección SMB). La dirección puede introducirse directamente o se puede seleccionar una dirección registrada en la máquina.
Página 203: Seleccionar En La Lista De Favoritos
Seleccionar en la lista de favoritos Desde los destinos de marcación rápida y los destinos de marcación grupal registrados en esta máquina, registre un máximo de 20 destinos en la lista de favoritos para facilitar el acceso a los destinos más frecuentes. Siga el procedimiento descrito a continuación para especificar una dirección (direc- ción de e-mail, dirección FTP o dirección SMB) desde la lista de favoritos como destinataria de los datos escaneados.
Página 204: Seleccionar Un Destino De Marcación Grupal
Use el teclado para introducir el número (entre 1 y 250) del destino de marcación rápida y pulse la tecla Select. La información registrada para el destino de marcación rápida aparecerá durante dos segundos. Vuelva a pulsar la tecla Select. Si se seleccionó...
Página 205: Selección Desde El Directorio Telefónico
Pulse la tecla + o , para seleccionar [Acabado] y a continuación pulse la tecla Select. Se pueden especificar un máximo de 236 destinos de correo electrónico a la vez. Para añadir otra dirección de e-mail, selec- cione [Añadir] en el paso 4 y especifique el destino. Para verificar la dirección de e-mail especificada, seleccione [Chequear/Editar] en el paso 4.
Página 206: Buscar En La Libreta De Direcciones
Buscar en la libreta de direcciones La dirección de destino (dirección de e-mail, dirección FTP o dirección SMB) a la que se enviarán los datos escaneados puede especificarse buscando en la libreta de direcciones. Esta función solo está disponible si se han registrado datos en la libreta de direcciones.
Página 207: Buscar En Un Servidor Ldap
Buscar en un servidor LDAP La dirección de e-mail de destino donde se enviarán los datos de escaneado puede especificarse utilizando información del servidor LDAP. Para conectarse a un servidor LDAP, debe especificarse la configura- ción de [Ajuste LDAP]. Encontrará más información en la [Guía de referencia] del CD/DVD de documentación.
Página 208: Especificar Varias Direcciones De Destino
Para acotar el resultado de la búsqueda, pulse la tecla Atrás y vuelva a llevar a cabo el paso 4. Vuelva a pulsar la tecla Select. Pulse la tecla + o , para seleccionar [Acabado] y a continuación pulse la tecla Select.
Página 209: Editar Una Dirección De Destino Especificada
Si desea más información para seleccionar desde la libreta de direcciones, consulte "Selección desde el directorio telefónico" en la página 7-15. Si desea más información para buscar en la libreta de direccio- nes, consulte "Buscar en la libreta de direcciones" en la página 7-16.
Página 210: Registrar/Editar Direcciones
Para eliminar una dirección de e-mail, pulse la tecla + o , para seleccio- nar [Chequear/Editar] y luego pulse la tecla Select. A continuación, pulse la tecla + o , para seleccionar la dirección que se eliminará. Para elimi- nar una dirección FTP o SMB, continúe con el paso 3. Pulse la tecla Parar/Reiniciar.
Página 211: Eliminar De La Lista De Favoritos
Pulse la tecla + o , para seleccionar [Listado telefónico] y a continua- ción pulse la tecla Select. Si los datos ya se han registrado en la lista de favoritos, continúe con el paso 7 después de completar el paso 3. Pulse la tecla Directorio telefónico para cambiar entre [Marcac rápida] y [Marcac grupal].
Página 212: Registrar Destinos De Marcación Rápida (Entrada Directa)
Para finalizar la eliminación de direcciones, pulse la tecla Atrás. Pulse la tecla + o , para seleccionar [Acabado] y a continuación pulse la tecla Select. Registrar destinos de marcación rápida (entrada directa) Las direcciones de e-mail pueden registrarse como destinos de marcación rápida.
Página 213: Registrar Destinos De Marcación Rápida (Búsqueda Ldap)
Registrar destinos de marcación rápida (búsqueda LDAP) Las direcciones de e-mail pueden registrarse como destinos de marcación rápida utilizando información del servidor LDAP. Es posible registrar un máximo de 250 destinos de marcación rápida. Para conectar con un servidor LDAP, hay que especificar la configu- ración de [Ajuste LDAP].
Página 214 Se buscará texto que empiece por el primer carácter del máximo de 10 caracteres. No se encontrará texto si la palabra clave de búsqueda se encuentra en el medio de una palabra. Pulse la tecla + o , para seleccionar los datos deseados y a continua- ción pulse la tecla Select.
Página 215: Editar/Eliminar Destinos De Marcación Rápida
Editar/Eliminar destinos de marcación rápida La información registrada como destino de marcación rápida se puede edi- tar o eliminar. Las operaciones con teclas de la máquina no pueden utilizarse para editar/eliminar una dirección FTP o SMB registrada como destino de marcación rápida.
Página 216: Registrar Destinos De Marcación Grupal
Registrar destinos de marcación grupal Se puede registrar una dirección de e-mail con un destino de marcación grupal. Es posible registrar un máximo de 20 destinos de marcación grupal. (En un grupo puede registrarse un máximo de 50 direcciones de e-mail.) Las direcciones que pueden registrarse como destinos de marcación grupal están limitadas a direcciones registradas como destinos de marcación rápida u otros destinos de marcación grupal.
Página 217: Editar/Eliminar Destinos De Marcación Grupal
Editar/Eliminar destinos de marcación grupal La información registrada con un destino de marcación grupal se puede edi- tar o eliminar. En la pantalla principal (modo Escáner), pulse la tecla + o , para selec- cionar [Utilitario] y a continuación pulse la tecla Select. Pulse la tecla + o , para seleccionar [Registro marc.] y a continuación pulse la tecla Select.
Página 218: Seleccionar El Formato De Datos
Para finalizar la eliminación de destinos de marcación rápida, pulse la tecla + o , para seleccionar [Acabado] y luego pulse la tecla Select. Si el destino de marcación grupal editado está registrado en la lista de favoritos, aparecerá un mensaje de confirmación solicitando si desea mantener el destino registrado como está...
Página 219: Seleccionar La Configuración De Calidad De Escaneado
Seleccionar la configuración de calidad de escaneado Es posible seleccionar la resolución, el modo de escaneado y la densidad apropiada para la imagen escaneada. Seleccionar la resolución En la pantalla principal (modo Escáner), pulse la tecla + o , para selec- cionar la configuración actual de la calidad de escaneado y pulse la tecla Select.
Página 220: Especificación De La Nitidez Del Escáner
Especificación de la nitidez del escáner En la pantalla principal (modo Escáner), pulse la tecla + o , para selec- cionar la configuración actual de la calidad de escaneado y pulse la tecla Select. Pulse la tecla + o , para seleccionar [Nitidez] y a continuación pulse la tecla Select.
Página 221: Ajustar El Tamaño De Escaneado
Ajustar el tamaño de escaneado Es posible especificar el tamaño de los datos escaneados. La configuración predeterminada es [A4] para los modelos de 220 V y [Carta] para otros modelos. En la pantalla principal (modo Escáner), pulse la tecla + o , para selec- cionar la configuración actual del tamaño de los datos escaneados y pulse la tecla Select.
Página 222: Eliminar Una Transmisión En Cola
Eliminar una transmisión en cola Muestra la lista de trabajos en cola de transmisión y permite eliminar una tarea. En la pantalla principal (modo Escáner), pulse la tecla + o , para selec- cionar [Cancelar reserva] y a continuación pulse la tecla Select. Pulse la tecla + o , para seleccionar la tarea que desea eliminar y a con- tinuación pulse la tecla Select.
Página 223 8Sustitución de consumibles...
Página 224: Sustitución De Consumibles
Sustitución de consumibles Nota No cumplir las instrucciones mencionadas en este manual podría llevar a la anulación de la garantía. Nota Si aparece un mensaje de error ([Tóner vacío], [Dur. correa transf], etc.), imprima la página de configuración y verifique el estado de los demás consumibles.
Página 225 ATENCIÓN Si le entrase tóner en los ojos, láveselos de inmediato con agua fría y consulte a un médico. Nota No utilice cartuchos de tóner rellenados o no aprobados. Cualquier daño causado a la máquina o problemas de calidad por el uso de cartuchos de tóner rellenados o no aprobados invalidará...
Página 226 Mantenga los cartuchos de tóner: - En su empaque hasta que Ud. esté listo para instalarlos. - En un lugar frío y seco, alejados de la luz solar (a causa del calor). - La temperatura máxima de almacenamiento es 35°C (95°F) siendo la humedad máxima de almacenamiento 85% (sin condensación).
Página 227: Sustitución De Cartuchos De Tóner
Sustitución de cartuchos de tóner Nota Tenga cuidado de no derramar tóner al sustituir un cartucho de tóner. Si se derramase tóner, límpielo con un paño suave y seco. Si la opción [Estado máquina]/[Tóner vacío] del menú [Utilitario] está ajus- tada con la variable [Parada], aparecerá...
Página 228 Mueva a la izquierda la palanca frontal del cartucho de tóner del Y M C K color indicado. El procedimiento de sustitución del cartucho de tóner es el mismo para todos los colores (amarillo: Y, magenta: M, cian: C y negro: K). Los siguientes pasos describen el procedimiento de sustitución del cartucho de tóner amarillo...
Página 229 Saque el cartucho de tóner de la bolsa. Sacuda el cartucho para distri- buir el tóner. Despegue la película protectora situada en la parte derecha del cartucho de tóner. Sustitución de consumibles...
Página 230 Verifique que el cartucho de tóner sea del mismo color que el compartimento respectivo de la máquina e inserte entonces el cartucho de tóner en la máquina. Encaje bien el cartucho. Mueva la palanca hacia la dere- cha para bloquearlo en su sitio. Deberá...
Página 231 Cierre la cubierta frontal. Para cerrar la cubierta frontal, empuje en la zona de puntitos en relieve. Sustitución de consumibles...
Página 232: Sustitución De La Unidad De Imagen
Sustitución de la unidad de imagen Cuando sustituya una unidad de imagen, consulte la tabla siguiente. Para que la calidad y el rendimiento sean óptimos, use solamente unidades de imagen aprobadas para su tipo específico de máquina, según se indica en la lista siguiente.
Página 233 Abra la botella frontal de la máquina. Mueva a la izquierda la palanca frontal del cartucho de tóner del Y M C K color indicado. El procedimiento de sustitución de la unidad de imagen es el mismo para todos los colores (amarillo: Y, magenta: M, cian: C y negro: K).
Página 234 Agarre el asa del cartucho de tóner a sustituir y tire del cartu- cho. No incline el cartucho de tóner retirado, ya que se puede derramar el tóner. Empuje la botella de tóner resi- dual hacia arriba para desblo- quearla. Coja las asas izquierda y dere- cha de la botella de tóner resi- dual y extráigala lentamente.
Página 235 Pulse el área marcada con "Push" en la unidad de imagen que vaya a sustituir y extraiga completamente la unidad de la máquina. Los siguientes pasos describen el procedimiento de sustitución de la unidad de imagen del negro (K). Nota Deseche la unidad de imagen usada de acuerdo con las disposiciones locales.
Página 236 Sostenga la unidad de imagen con ambas manos y a continua- ción sacúdala dos veces como se muestra en la ilustración. No sujete la bolsa por la parte inferior, ya que podría dañar la unidad de imagen, lo que mer- maría la calidad de impresión.
Página 237 Quite el papel de la unidad de imagen. Retire la cubierta protectora de la unidad de imagen. Verifique que la nueva unidad de imagen sea del mismo color que el compartimento respectivo de la máquina y, a continuación, instálela en la máquina. Empuje la botella de tóner resi- dual hacia dentro hasta que quede encajada.
Página 238 Verifique que el cartucho de tóner sea del mismo color que el compartimento respectivo de la máquina e inserte entonces el cartucho de tóner en la máquina. Encaje bien el cartucho. Mueva la palanca hacia la dere- cha para bloquearla en su sitio. Hay que volver a asegu- rar la palanca frontal en su posición original, ya...
Página 239 Cierre la botella frontal. Para cerrar la botella frontal, empuje en la zona de puntitos en relieve. Sustitución de consumibles 8-17...
Página 240: Sustitución De La Botella De Tóner Residual
Sustitución de la botella de tóner residual Cuando la botella de tóner residual esté llena, en la ventana de mensajes aparecerá el mensaje [TON. RES LLENO - CAMBIAR BOX]. La máquina se detendrá y no volverá a imprimir hasta que se cambie la botella. Abra la cubierta frontal de la máquina.
Página 241 Coja las asas izquierda y dere- cha de la botella de tóner resi- dual y extráigala lentamente. No vuelque la botella de tóner residual que acaba de extraer, ya que el tóner puede derramarse. Saque la nueva botella de tóner residual de su envoltorio. Inserte la bote- lla de tóner residual usada en la bolsa de plástico incluida en la caja e introdúzcala en la caja.
Página 242 Cierre la cubierta frontal. Para cerrar la cubierta frontal, empuje en la zona de puntitos en relieve. Si no se encaja bien la botella de tóner residual, la cubierta frontal no cerrará. 8-20 Sustitución de consumibles...
Página 243: Sustitución Del Rodillo De Transferencia
Sustitución del rodillo de transferencia Cuando llegue el momento de cambiar el rodillo de transferencia, aparecerá el mensaje [RODILLO TRANSF. FIN DURACIÓN]. Se podrá continuar impri- miendo aún cuando aparezca este mensaje; sin embargo, ya que la calidad de impresión se reduce, se deberá sustituir el rodillo de transferencia inme- diatamente.
Página 244 Mientras continúa empujando las palancas, saque el rodillo de transferencia. Prepare un nuevo rodillo de transferencia. Al mismo tiempo que empuja las palancas, inserte el eje del rodi- llo de transferencia en los coji- netes. Mueva las palancas alejándolas de usted hasta que encaje en su lugar.
Página 245 Cierre la puerta derecha. Ponga a cero el contador con [Gestión adminis.]/[Cambiar suminist]/ [Rodillo transfer] en el menú [Utilitario]. Sustitución de consumibles 8-23...
Página 246: Sustitución De La Unidad De Correa De Transferencia
Sustitución de la unidad de correa de transferencia Cuando llegue el momento de sustituir la unidad de correa de transferencia aparecerá el mensaje [Dur. correa transf]. Se podrá continuar imprimiendo aún cuando aparezca este mensaje; sin embargo, ya que la calidad de impresión se reduce, se deberá...
Página 247 Retire todos los cartuchos de tóner, todas las unidades de imagen y la botella de tóner resi- dual. Para más información sobre cómo retirar los cartuchos de tóner, las unidades de imagen o la botella de tóner residual, consulte "Sustitución de cartuchos de tóner"...
Página 248 Retire la parte superior de la puerta derecha. Introduzca una hoja de protec- ción en la unidad en la dirección de la flecha hasta que se detenga. Presione hacia abajo las guías. 8-26 Sustitución de consumibles...
Página 249 Agarre las asas y extraiga cuida- dosamente la unidad de correa de transferencia. Tenga cuidado de man- tener derecha la correa de transferencia, ya que si no se puede arañar. Prepare una nueva unidad de correa de transferencia. Tenga cuidado de no tocar la superficie de la correa.
Página 250 Inserte la nueva unidad de correa de transferencia a lo largo de los rieles. Introdúzcala hasta que encaje bien. Tenga cuidado de man- tener derecha la correa de transferencia, ya que si no se puede arañar. Presione hacia arriba las guías. Extraiga la hoja de protección.
Página 251 Coloque la parte superior de la puerta derecha. Cierre la puerta derecha. Instale todos los cartuchos de tóner, todas las unidades de imagen y la botella de tóner resi- dual. Para más información sobre cómo retirar los cartuchos de tóner, las unidades de imagen o la botella de tóner residual, consulte "Sustitución de...
Página 252 Cierre la cubierta frontal. Para cerrar la cubierta frontal, empuje en la zona de puntitos en relieve. Enchufe nuevamente el cable de alimentación y encienda la máquina. Ponga a cero el contador con [Gestión adminis.]/[Cambiar suminist]/ [Correa transferen] en el menú [Utilitario]. 8-30 Sustitución de consumibles...
Página 253: Sustitución De La Unidad De Fusión
Sustitución de la unidad de fusión Cuando llegue el momento de sustituir la unidad de fusión, aparecerá el mensaje [Dur. unidad fusión]. Se podrá continuar imprimiendo aún cuando aparezca este mensaje; sin embargo, ya que la calidad de impresión se reduce, se deberá...
Página 254 Abra la cubierta de la unidad de fusión. Empuje hacia abajo las dos palancas. Retire la unidad de fusión. 8-32 Sustitución de consumibles...
Página 255 Prepare una nueva unidad de fusión. Tenga cuidado de no tocar la superficie del rodillo de fusión. Empuje las dos palancas hacia arriba. Retire el material de embalaje. Sustitución de consumibles 8-33...
Página 256 Presione hacia abajo las 2 palancas. Empuje hacia abajo las dos palancas de la nueva unidad de fusión. Introduzca la unidad de fusión y empújela hasta que encaje. 8-34 Sustitución de consumibles...
Página 257 Empuje las dos palancas hacia arriba. Cierre la cubierta de la unidad de fusión. Cierre la puerta derecha. Si la puerta no se puede cerrar, compruebe que la unidad de fusión esté com- pletamente insertada. Enchufe nuevamente el cable de alimentación y encienda la máquina. Ponga a cero el contador con [Gestión adminis.]/[Cambiar suminist]/[Uni- dad de fusión] en el menú...
Página 258 8-36 Sustitución de consumibles...
Página 259: Mantenimiento
9Mantenimiento...
Página 260: Mantenimiento De La Máquina
Mantenimiento de la máquina ATENCIÓN Lea atentamente todas las etiquetas de precaución y advertencia, cerciorándose de seguir todas las instrucciones que contienen. Estas etiquetas se encuentran en el interior de las cubiertas de la máquina y el interior del cuerpo de la máquina. Trate la máquina con cuidado para prolongar su vida útil.
Página 261 - No utilice nunca dispositivos afilados o muy gruesos, tales como espon- jas de limpieza de alambre o plástico. - Cierre siempre cuidadosamente las cubiertas de la máquina. No exponga nunca la máquina a vibraciones. - No coloque nada que cubra la máquina inmediatamente después de usarla.
Página 262 ATENCIÓN Si le entrase tóner a los ojos, láveselos de inmediato con agua fría y consulte a un médico. - Cerciórese de que se sustituyen las piezas retiradas durante la limpieza antes de volver a enchufar la máquina. Mantenimiento de la máquina...
Página 263: Limpieza De La Máquina
Limpieza de la máquina ATENCIÓN Cerciórese de apagar la máquina y de desenchufar el cable de alimentación antes de limpiarla. Exterior - Panel de control - Rejilla de ventilación - Exterior de la máquina - Almohadilla de la cubierta de - Cristal de originales originales Limpieza de la máquina...
Página 264: Rodillos De Papel
Rodillos de papel La acumulación de polvo de papel y otros restos sobre los rodillos para medios de impresión puede causar problemas de alimentación de los medios de impresión. Limpieza de los rodillos de alimentación (bandeja de alimentación manual) Abra la bandeja 1. Presione hacia abajo el centro de la placa de elevación del papel hasta que los bloqueado-...
Página 265 Limpie los rodillos de alimenta- ción de medios de impresión con un paño suave y seco. Cierre la bandeja. Limpieza de la máquina...
Página 266: Limpieza De Los Rodillos De Alimentación De Medios De Impresión (Bandejas 2/3)
Limpieza de los rodillos de alimentación de medios de impresión (bandejas 2/3) Extraiga la bandeja. Limpie los rodillos de alimenta- ción con un paño suave y seco. Cierre la bandeja. Limpieza de la máquina...
Página 267: Limpieza De Los Rodillos De Transferencia De Medios De Impresión De La Bandeja 3
Limpieza de los rodillos de transferencia de medios de impresión de la bandeja 3 Abra la cubierta derecha de la bandeja 3. Antes de abrir la cubierta derecha de la bandeja 3, pliegue la bandeja 1. Limpie los rodillos de transfe- rencia de medios de impresión con un paño suave y seco.
Página 268: Limpieza De Los Rodillos De Alimentación De Medios De Impresión Del Adf
Limpieza de los rodillos de alimentación de medios de impresión del ADF Abra la cubierta de alimentación del ADF. Limpie los rodillos de alimenta- ción con un paño suave y seco. Cierre la cubierta de alimenta- ción del ADF. 9-10 Limpieza de la máquina...
Página 269: Lente Láser
Lente láser Esta máquina dispone de cuatro lentes láser. A continuación se describe la limpieza de las mismas. La herramienta de limpieza de lentes láser está fijada en la parte interior de la bandeja 2. Extraiga la bandeja 2. Quite la cubierta. Como va a usar la cubierta más tarde, no la vuelva a poner en su posición origi-...
Página 270 Cierre la bandeja 2. Abra la cubierta frontal de la máquina. Retire la botella de tóner resi- dual, el cartucho de tóner y la unidad de imagen correspon- dientes al color de la lente láser que va a limpiar. Para más información acerca de cómo retirar el cartucho de tóner, la unidad de imagen o la botella de...
Página 271 Ponga la cubierta de la unidad de imagen retirada. Inserte la herramienta de lim- pieza de las lentes láser en la abertura de la unidad de imagen y extráigala, repitiendo este movimiento hacia adelante y hacia atrás dos o tres veces. Asegúrese de que la esponja está...
Página 272 Cierre la cubierta frontal. Extraiga la bandeja 2. Vuelva a colocar la herramienta de limpieza de lentes láser en su lugar en la parte interior de la bandeja 2. Cierre la cubierta. Cierre la bandeja 2. Limpie entre cada una de las lentes láser de la misma manera. La herramienta de limpieza se suministra conjuntamente con la máquina.
Página 273: Resolución De Problemas
10Resolución de problemas...
Página 274: Introducción
Introducción Este capítulo contiene información que le ayudará resolver problemas de la máquina o que al menos le guiará a las fuentes adecuadas de ayuda. Impresión de una página de configuración página 10-3 Prevención de atascos de medios de impresión página 10-4 Descripción del recorrido de los medios de impresión página 10-5...
Página 275: Impresión De Una Página De Configuración
Impresión de una página de configuración En la pantalla principal, pulse la tecla + o , para seleccionar [Informe/ Estado] y a continuación pulse la tecla Select. Pulse la tecla + o , para seleccionar [Informe] y a continuación pulse la tecla Select.
Página 276: Prevención De Atascos De Medios De Impresión
Prevención de atascos de medios de impresión Cerciórese de que... El medio de impresión satisfaga las especificaciones de la máquina. El medio de impresión esté plano, especialmente en el borde delantero. La máquina esté colocada sobre una superficie dura, llana y horizontal. El medio de impresión se guardó...
Página 277: Descripción Del Recorrido De Los Medios De Impresión
Descripción del recorrido de los medios de impresión La descripción del recorrido de los medios de impresión dentro de la máquina le ayudará a localizar atascos. Recorrido de los documentos Recorrido de los medios de impresión 1 0Rodillos de alimentación de 00 00 800Bandeja 2 medios de impresión del ADF...
Página 278: Eliminación De Atascos De Medios De Impresión
Eliminación de atascos de medios de impresión Para evitar daños retire siempre suavemente el medio de impresión atas- cado, sin romperlo. Cualquier trozo que permanezca dentro de la máquina, tanto grande como pequeño, puede obstruir el recorrido de los medios de impresión y provocar atascos posteriores.
Página 279: Mensajes De Atasco De Medios Y Procedimiento De Eliminación
ATENCIÓN El tóner no fijado puede ensuciar las manos, la ropa o cualquier objeto con el que entre en contacto. Si llegara a ensuciar accidentalmente su ropa con tóner, sacúdala ligeramente para retirarlo lo más que se pueda. Si quedase aún tóner en la ropa, enjuáguela con agua fría, no caliente, para retirarlo.
Página 280: Eliminación De Un Atasco De Medios De Impresión En La Bandeja 1 (Bandeja De Alimentación Manual) Y En El Rodillo De Transferencia
Mensaje de atasco de medios Referencia de página Atasco bandeja MP página 10-8 Abra puerta derecha Atasco entrega página 10-19 Abra puerta derecha Atasc. doc. orig. página 10-16 Abrir cub. ali. doc. Eliminación de un atasco de medios de impresión en la bandeja 1 (bandeja de alimentación manual) y en el rodillo de transferencia Levante la palanca y, a conti-...
Página 281 ATENCIÓN El área alrededor de la unidad de fusión está extremadamente caliente. Tocar cualquier pieza que no sea las palancas indicadas puede provocar quemaduras. Si sufriera usted una quemadura, refresque inmediatamente la piel con agua fría y consulte a un médico. Nota Si se toca la superficie de la correa de transferencia o del...
Página 282: Eliminación De Un Atasco De Medios De Impresión En La Bandeja
Cierre la puerta derecha. Eliminación de un atasco de medios de impresión en la bandeja 2 Levante la palanca y, a conti- nuación, abra la puerta derecha. Antes de abrir la puerta derecha, pliegue la ban- deja 1. Tire cuidadosamente del medio de impresión atascado.
Página 283 ATENCIÓN El área alrededor de la unidad de fusión está extremadamente caliente. Tocar cualquiera pieza que no sea las palancas indicadas puede provocar quemaduras. Si sufriera usted una quemadura, refresque inmediatamente la piel con agua fría y consulte a un médico. Nota Si se toca la superficie de la correa de transferencia o del...
Página 284 Cierre la puerta derecha. Extraiga la bandeja 2 y saque todo el medio de impresión. Airee el papel que haya retirado y alinéelo bien. 10-12 Eliminación de atascos de medios de impresión...
Página 285: Eliminación De Un Atasco De Medios De Impresión En La Bandeja
Cargue los medios de impresión cara arriba en la bandeja 2. Cerciórese de que los medios estén planos. No cargue papel por encima de la marca ,. Deslice las guías para medios de impresión hasta el borde del medio. Cierre la bandeja 2. Eliminación de un atasco de medios de impresión en la bandeja 3 Abra la cubierta derecha de la...
Página 286 Tire cuidadosamente del medio de impresión atascado. Cierre la cubierta derecha de la bandeja 3. Extraiga la bandeja 3 y saque todo el papel de la bandeja. 10-14 Eliminación de atascos de medios de impresión...
Página 287 Abanique el papel que ha extraído y alinéelo bien. Cargue el papel cara arriba en la bandeja 3. Cerciórese de que el papel esté plano. No cargue papel por encima de la marca ,. Deslice las guías para medios de impresión hasta el borde del medio.
Página 288: Eliminación De Un Atasco De Medios De Impresión En El Adf
Eliminación de un atasco de medios de impresión en el Abra la cubierta de alimentación del ADF. Retire el documento de la ban- deja de entrada de documentos del ADF. Levántela para abrir la cubierta del ADF. 10-16 Eliminación de atascos de medios de impresión...
Página 289 Extraiga todo el material atas- cado. Cierre la cubierta del ADF. Cierre la cubierta de alimenta- ción del ADF. Eliminación de atascos de medios de impresión 10-17...
Página 290: Eliminación De Un Atasco De Medios De Impresión En La Unidad Dúplex
Eliminación de un atasco de medios de impresión en la unidad dúplex Levante la palanca y, a conti- nuación, abra la puerta derecha. Antes de abrir la puerta derecha, pliegue la ban- deja 1. Tire cuidadosamente del medio de impresión atascado. Cierre la puerta derecha.
Página 291: Eliminación De Un Atasco De Medios De Impresión En La Unidad De Fusión
Eliminación de un atasco de medios de impresión en la unidad de fusión Levante la palanca y, a conti- nuación, abra la puerta derecha. Antes de abrir la puerta derecha, pliegue la ban- deja 1. Empuje las dos palancas hacia arriba.
Página 292 Tire cuidadosamente del medio de impresión atascado. Si no se pudiese extraer el medio atascado tirando de él, extráigalo por la parte superior de la unidad de fusión. 10-20 Eliminación de atascos de medios de impresión...
Página 293 ATENCIÓN El área alrededor de la unidad de fusión está extremadamente caliente. Tocar cualquiera pieza que no sea las palancas indicadas puede provocar quemaduras. Si sufriera usted una quemadura, refresque inmediatamente la piel con agua fría y consulte a un médico. Nota Si se toca la superficie de la correa de transferencia o del...
Página 294 Cierre la cubierta de la unidad de fusión. Presione hacia abajo las 2 palancas. Cierre la puerta derecha. 10-22 Eliminación de atascos de medios de impresión...
Página 295: Resolución De Problemas De Atasco De Medios De Impresión
Resolución de problemas de atasco de medios de impresión Los atascos frecuentes en cualquier área indican que esta debe ser verificada, reparada o limpiada. También pueden producirse atascos frecuentes si se utilizan medios de impresión u originales impresos en medios no compatibles. Síntoma Causa Solución...
Página 296 Síntoma Causa Solución Atascos en Se utilizaron medios Use medios de impresión aprobados . la unidad de impresión no Véase "Especificaciones" en la dúplex. compatibles (tamaño, página 3-2. espesor, tipo, etc. Es posible utilizar la función dúplex incorrectos). automática con papel sencillo, papel reciclado, papel especial y papel grueso siempre que se defina correc- tamente el tipo de medio de impresión...
Página 297 Síntoma Causa Solución Se siguen El medio de impre- Elimine el medio atascado y vuelva a produ- sión no ha sido colo- colocarlo correctamente en la ban- ciendo atas- cado correctamente deja. cos de en la bandeja. medios de El número de hojas Retire el exceso de medios de impre- impresión.
Página 298 Síntoma Causa Solución Se siguen Los sobres están Cargue los sobres en la bandeja 1 de produ- orientados incorrec- modo que las solapas estén cara ciendo atas- tamente en la arriba. cos de bandeja 1. Si la solapa está en el borde largo, medios de cargue los sobres con el borde de la impresión.
Página 299: Solución De Otros Problemas
Solución de otros problemas Síntoma Causa Solución La máquina El cable de alimenta- Apague la máquina, cerciórese de que no está ción no está enchu- el cable de alimentación esté enchu- encendida. fado correctamente a fado correctamente a la toma y la toma.
Página 300 Síntoma Causa Solución No es posi- No es posible impri- Solamente se podrán imprimir los for- ble imprimir mir tal formato del matos (extensiones) JPEG, TIFF, XPS desde un archivo (extensión de o PDF. dispositivo archivo). de memoria La opción [Memory Cambie la opción del menú...
Página 301 Síntoma Causa Solución La impre- La máquina está con- Lleva más tiempo imprimir en medios sión tarda figurada a un modo especiales. Si utiliza papel normal, mucho de impresión lento cerciórese de que el tipo de medio de tiempo. (p. ej., para papel impresión esté...
Página 302 Síntoma Causa Solución No se impri- Otro usuario ha can- Intente imprimir las páginas restantes. men todas celado la tarea por las páginas. error. La bandeja está Verifique que la bandeja esté cargada, vacía. correctamente colocada y asegurada. Se está intentando Imprima el archivo de superposición imprimir un docu- usando un controlador adecuado.
Página 303 Síntoma Causa Solución Hay proble- Los medios de Cerciórese de estar utilizando el medio mas con la impresión o la confi- de impresión correcto. unidad guración son inco- - Véase "Especificaciones" en la dúplex. rrectos. página 3-2. - No es posible imprimir en medios de impresión de tamaño personali- zado, sobres, etiquetas, postales, papeles membretados, medios de...
Página 304 Síntoma Causa Solución La impre- Se ha configurado Para N-up en varias copias, elija [Inter- sión es inco- para intercalación calar] únicamente en la ficha [Básicas] rrecta con tanto la aplicación del controlador de impresora. No con- N-up en como el controlador figure la intercalación en la aplicación.
Página 305 Síntoma Causa Solución No es posi- La contraseña del La contraseña de administrador de ble acceder administrador de Web Connection debe tener de 0 a 16 a la utilidad Web Connection es caracteres. Si necesita más informa- web. incorrecta. ción acerca de la contraseña de administrador de Web Connection, consulte la [Guía de refe- rencia] del CD/DVD de documenta-...
Página 306: Solución De Problemas De Calidad De Impresión
Solución de problemas de calidad de impresión Síntoma Causa Solución No se ha Uno o más cartuchos Retire los cartuchos de tóner y verifi- impreso de tóner pueden que si presentan daños. nada o hay estar defectuosos. áreas en Una o más de las uni- Saque las unidades de imagen y bus- blanco en la dades de imagen...
Página 307 Síntoma Causa Solución La imagen La lente láser está Limpie la lente láser. es dema- sucia. siado clara, La densidad de copia Seleccione una densidad de copia hay poca definida es dema- más oscura. densidad de siado clara. imagen. El medio está Quite el medio húmedo y sustitúyalo húmedo.
Página 308 Síntoma Causa Solución La imagen Uno o más cartuchos Retire los cartuchos de tóner y busque es poco de tóner pueden cualquier posible daño. Si estuviesen nítida, el estar defectuosos. dañados, sustitúyalos. fondo está Una o más de las uni- Saque las unidades de imagen y bus- ligeramente dades de imagen...
Página 309 Síntoma Causa Solución Una o más de las uni- Saque las unidades de imagen y bus- dades de imagen que cualquier posible daño. Si estu- pueden estar defec- viesen dañadas, sustitúyalas. tuosas. No hay sufi- El medio está Quite el medio húmedo y sustitúyalo ciente fusión húmedo.
Página 310 Síntoma Causa Solución Hay man- El rodillo de transfe- Limpie el rodillo de transferencia de chas de rencia de medios de medios de impresión. tóner en el impresión está sucio. Si cree que es necesario sustituir el reverso de la rodillo de transferencia, póngase en página (inde- contacto con el servicio técnico y...
Página 311 Síntoma Causa Solución Defectos de La lente láser está Limpie la lente láser. imagen. sucia. Un cartucho de tóner Retire los cartuchos de tóner y busque puede tener un cualquier posible daño. Si estuviesen escape. dañados, sustitúyalos. Un cartucho de tóner Saque el cartucho de tóner del color puede estar defec- que provoca la imagen anómala.
Página 312 Síntoma Causa Solución Los colores Las gradaciones no Ajuste la opción [Estado máquina]/ no se repro- están bien ajustadas. [Calibración] del menú [Utilitario] con ducen ade- la variable [Encendido] y lleve a cabo Se ha abierto la cuadamente, la calibración de color AIDC. Para más cubierta frontal están mez- detalles, consulte "Menú...
Página 313: Mensajes De Estado, Error Y Servicio
Mensajes de estado, error y servicio Los mensajes de estado, error y servicio se visualizan en la ventana de men- sajes. Estos mensajes proporcionan información sobre la máquina y ayudan a localizar muchos problemas. Cuando la condición que origina un mensaje cambia, el mensaje desaparece de la ventana.
Página 314 Este mensaje... indica que... Proceda de este modo... Espere por favor Se está realizando la cali- bración de color AIDC. La calibración de color AIDC se realiza automáti- camente en las siguientes circunstancias. - Cuando la máquina está encendida - Cuando la máquina se recupera del modo de ahorro de energía (inac- tivo)
Página 315: Mensajes De Error
Mensajes de error Encontrará más información sobre mensajes de error relacionados con el fax en el [Manual del operador de fax] del CD/DVD de docu- mentación. Este mensaje... indica que... Proceda de este modo... Direcc. muy larga La dirección de Esta máquina admite e-mail obtenida en direcciones de un...
Página 316 Este mensaje... indica que... Proceda de este modo... Error comunicación Mientras se envia- Compruebe la configu- ban datos en el ración en el menú Servidor xxx modo Escáner, se [Ajuste red] y vuelva a ha interrumpido la intentar enviar los conexión con el ser- datos.
Página 317 Este mensaje... indica que... Proceda de este modo... Tóner incorrecto El cartucho de tóner Cambie el cartucho de indicado no es tóner indicado por uno Cambiar tóner x correcto. correcto. Tamaño papel incorr. El tamaño de papel Siga el mensaje y definido en la ban- cambie el papel.
Página 318 Este mensaje... indica que... Proceda de este modo... Mem agotada La máquina ha reci- Apague la máquina, bido más datos de espere unos segun- los que su memoria dos y vuelva a encen- interna puede pro- derla. Reduzca la cesar. cantidad de datos a imprimir (por ejemplo, disminuyendo la reso-...
Página 319 Este mensaje... indica que... Proceda de este modo... *No direcc email* Cuando se especi- Introduzca directa- ficó el destino de mente el destino para los datos escanea- los datos escaneados dos, se ha seleccio- o especifique una nado un número de dirección de e-mail fax registrado en la registrada en la lista de...
Página 320 Este mensaje... indica que... Proceda de este modo... No hay papel La bandeja de Cargue medios de papel indicada se impresión en la ban- Cargar papel (xxx) ha quedado sin deja indicada. papel. Error tamaño papel No se ha cargado Cargue papel del papel del tamaño tamaño seleccionado...
Página 321 Este mensaje... indica que... Proceda de este modo... Tóner vacío El cartucho de tóner Cambie el cartucho de indicado está vacío. tóner indicado. Cambiar tóner x (Aparece este men- saje si la opción [Tóner vacío] del menú [Estado máquina] está ajus- tada con la variable [Parada].) Tóner bajo X...
Página 322 Este mensaje... indica que... Proceda de este modo... Memoria USB llena No hay espacio dis- Elimine datos del dis- ponible en el dispo- positivo de memoria sitivo de memoria USB para crear espa- USB conectado a cio libre o utilice otro esta máquina.
Página 323 Este mensaje... indica que... Proceda de este modo... xxx deshabilitado La configuración Habilite la configura- [TCP/IP], [FTP], ción [TCP/IP], [FTP], [SMTP] o [SMB] [SMTP] o [SMB]. está deshabilitada. Introducir destino Se han encontrado Aumente el número de más de 16 direccio- caracteres introduci- A mano hasta 16 nes en una bús-...
Página 324: Mensajes De Servicio
Mensajes de servicio Estos mensajes indican un error más serio, que únicamente un técnico de servicio puede corregir. Si apareciese uno de estos mensajes, apague la máquina y vuelva a encenderla. Si el problema persiste, contacte con su representante local o con un servicio técnico autorizado. Este mensaje de servicio...
Página 325: Instalación De Accesorios
11Instalación de accesorios...
Página 326: Introducción
Introducción Nota Cualquier daño causado a la máquina por el uso de accesorios no fabricados o no admitidos invalidará la garantía. El presente capítulo contiene información sobre los siguientes accesorios. Módulo de DIMM de 512 MB memoria dual en línea (DIMM) Incluye bandeja para 500 hojas Unidad inferior de alimentación...
Página 327: Protección Antiestática
Protección antiestática Nota Es muy importante proteger de daños electrostáticos al panel del controlador de la impresora durante las tareas que impliquen el uso de dicho panel. Primero, apague todo. Si el kit opcional de esta máquina contiene un brazalete antiestático, coloque un extremo en su muñeca y el otro al chasis metálico en la parte posterior de esta máquina.
Página 328: Módulo De Memoria Dual En Línea (Dimm)
Módulo de memoria dual en línea (DIMM) Ud. puede necesitar memoria adicional (DIMM) para imprimir gráficos complejos y para imprimir en dúplex (por ambas caras). Esta máquina solo detecta la mitad de la cantidad de memoria insta- lada. Los módulos de memoria duales en línea (comúnmente llamados DIMM) son placas de circuitos impresos compactas con chips de memoria montados en la superficie.
Página 329 Retire la cubierta posterior. Usando una moneda, retire el tornillo. Abra la cubierta. Módulo de memoria dual en línea (DIMM) 11-5...
Página 330 Inserte el DIMM en ángulo (de aproximadamente 45°) en el conector, prestando atención para alinear la muesca que hay en la unidad con la lengüeta del conector. Insértelo con cuidado hasta que encaje en su sitio. Sujete siempre el DIMM por los bordes.
Página 331: Kit De Disco Duro Hd-P03
Kit de disco duro HD-P03 Si se instala un kit de disco duro HD-P03, se podrá efectuar lo siguiente: - Impresión/almacenamiento de trabajos - Descarga de perfil de fuentes/formularios/color - Autenticación de usuario - Impresión directa - Impresión intercalada - Impresión XPS No es posible instalar el kit de disco duro HD-P03 y el adaptador de CF MK-725 al mismo tiempo.
Página 332 Retire la cubierta posterior. Usando una moneda, retire el tornillo. Abra la cubierta. 11-8 Kit de disco duro HD-P03...
Página 333 Inserte el kit de disco duro HD-P03 en la parte posterior de la cubierta. Ahora conecte los dos cables del kit de disco duro HD-P03 al conector. Acople la cubierta y apriete el tornillo. Cierre la cubierta posterior. Vuelva a conectar todos los cables de interfaz. Enchufe nuevamente el cable de alimentación y encienda la máquina.
Página 334: Adaptador De Cf Mk-725 Y Tarjeta Compactflash
Adaptador de CF MK-725 y tarjeta CompactFlash Si se instala una tarjeta CompactFlash se podrá efectuar lo siguiente: - Descarga de perfiles de fuentes/formularios/color - Autenticación de usuario - Impresión directa (incluido el uso de Direct Print) - Impresión intercalada - Impresión XPS Solamente se podrán utilizar tarjetas CompactFlash con una capaci- dad de 1 GB, 2 GB, 4 GB u 8 GB.
Página 335 Apague la máquina y desen- chufe el cable de alimentación y los cables de interfaz. Retire la cubierta posterior. Usando una moneda, retire el tornillo. Adaptador de CF MK-725 y tarjeta CompactFlash 11-11...
Página 336 Abra la cubierta. Inserte el adaptador de CF MK-725 en la parte posterior de la cubierta. 11-12 Adaptador de CF MK-725 y tarjeta CompactFlash...
Página 337 Inserte completamente la tarjeta CompactFlash en la ranura correspondiente. Si se ha insertado correcta- mente la tarjeta CompactFlash, el botón que hay en la parte superior de la ranura (marcado con un círculo en la ilustración) sobresaldrá ligeramente. Antes de retirar la tarjeta CompactFlash, pulse este botón.
Página 338: Unidad Inferior De Alimentación Pf-P09
Unidad inferior de alimentación PF-P09 Puede instalar una unidad inferior de alimentación PF-P09 opcional (bandeja 3). La unidad inferior de alimentación PF-P09 incrementa la capacidad de alimentación de la máquina en 500 hojas. Contenido del kit - Unidad inferior de alimentación PF-P09 con una bandeja (de 500 hojas de capacidad) Instalación de la unidad inferior de alimentación PF-P09 Nota...
Página 339 Abra la cubierta derecha de la unidad inferior de alimentación PF-P09. Es necesario abrir la cubierta derecha de la unidad inferior de ali- mentación antes de poder instalarla en la máquina. Con la ayuda de otra persona, coloque la máquina encima de la unidad inferior de alimenta- ción PF-P09 y cerciórese de que las clavijas de posicionamiento...
Página 340 Cierre la cubierta derecha de la unidad inferior de alimentación PF-P09. Vuelva a conectar todos los cables de interfaz. Enchufe nuevamente el cable de alimentación y encienda la máquina. Declare la bandeja 3 en el controlador de impresora de Windows (ficha [Propiedades]/[Configurar]).
Página 341: Apéndice
AApéndice...
Página 342: Especificaciones Técnicas
Especificaciones técnicas Tipo De escritorio (impresora láser multifunción tándem A4 en color) Conductor fotográfico Fuente luminosa Sistema de impresión Escaneado por haz láser semiconductor + método electrofotográfico tipo secado Sistema de revelado Sistema de revelado SMT tipo secado de un com- ponente Sistema de fusión Sistema de fusión con correa libre inferior...
Página 343 Velocidad de copia Simplex - Monocromo/Todo color 24/24* páginas por minuto para A4 (papel normal) * Con el ADF: 20 páginas por minuto (monocromo, 600 e 300 ppp) 20 páginas por minuto (todo color, 300 e 300 ppp) 10 páginas por minuto (todo color, 600 e 300 ppp) Periodo de calenta- Tiempo que transcurre desde que se enciende la...
Página 344 Papel / medios de Papel sencillo (de 60 a 90 g/m impresión Papel reciclado (de 60 a 90 g/m Papel membretado Sobres Etiquetas Papel grueso 1 (de 91 a 150 g/m Papel grueso 2 (de 151 a 210 g/m Tarjeta postal Brillante 1 (de 100 a 128 g/m Brillante 2 (de 129 a 158 g/m Sólo una cara (de 60 a 90 g/m...
Página 345 Humedad de funciona- De 15 a 85% miento Fluctuaciones no mayores al 10% en una misma hora. Alimentación eléctrica De 110 a 127 V, de 50 a 60 Hz De 220 a 240 V, de 50 a 60 Hz Consumo de energía 120 V: 1.000 W o menos De 220 a 240 V: 1.100 W o menos Modo de ahorro de energía: 34 W o menos...
Página 346: Duración De Los Consumibles
Duración de los consumibles Sustituibles por el usuario Elemento Duración media Cartucho de tóner Cartucho estándar: 2.000 páginas como mínimo (impresión continua) Cartucho de recambio (alta capacidad): 6.000 páginas como mínimo (impresión continua) Valor de rendimiento declarado de acuerdo con la norma ISO/IEC 19798. La duración del cartucho de tóner será...
Página 347: Sustituibles Por El Servicio Técnico
Al imprimir tanto en blanco y negro como en color, las impresoras en color consumen una pequeña cantidad de cada tóner durante el pro- ceso de inicialización de la máquina, es decir cuando se enciende y apaga la máquina; y cuando se realizan ajustes automáticos para mantener la calidad de impresión.
Página 348: Introducción De Texto
Introducción de texto Cuando se especifica el nombre de usuario o se programa el nombre del destinatario con las teclas de solo un toque, pueden introducirse letras, caracteres acentuados, números y símbolos. Utilización de las teclas Use el teclado para introducir números, letras y símbolos. Lista de caracteres disponibles con cada tecla del teclado Introducir números de fax Tecla en el...
Página 349: Introducir Nombres
Introducir nombres Tecla en Caracteres disponibles el teclado .,'?¿!¡"1-()@/:;_ ABC2abcÆÇàáâãäåæç DEF3defÐèéêëð GHI4ghiìíîï JKL5jkl€£¢ MNO6mnoØŒñòóôõöøœº PQRS7pqrsß$ TUV8tuvùúûü WXYZ9wxyzÞýþ (espacio)0 *+×÷=#%&<>[]{}\|μ^`~ Introducir direcciones de correo electrónico Tecla en Caracteres disponibles el teclado .@_-1 ABC2abc DEF3def GHI4ghi JKL5jkl MNO6mno PQRS7pqrs TUV8tuv WXYZ9wxyz (espacio)0 +&/*=!?()%[]^`´{}|~$,: Introducción de texto 12-9...
Página 350: Cambiar El Modo De Entrada
Cambiar el modo de entrada Cada pulsación de la tecla cambia el modo de entrada entre números y letras. [1…]: se pueden introducir números. [A…]: se pueden introducir letras. Ejemplo de entrada A continuación se describe el procedimiento de entrada de texto, utilizando "NJ Office"...
Página 351: Corrección De Texto Y Precauciones De Entrada
Corrección de texto y precauciones de entrada - Para borrar todo el texto introducido, mantenga pulsada la tecla Atrás. - Para borrar solo parte el texto introducido, use las teclas * y ) para mover el cursor (_) al carácter que quiere borrar y, a continuación, pulse la tecla Atrás.
Página 352: Nuestra Contribución A La Protección Del Medio Ambiente
Nuestra contribución a la protección del medio ambiente ® En calidad de asociados de ENERGY STAR , nos hemos esforzado para que esta impresora cumpla las directivas de ENERGY STAR respecto a la eficiencia energética. ¿Qué se entiende por producto ENERGY STAR? Un producto ENERGY STAR posee una función especial que le permite con- mutarse automáticamente a un modo de "consumo reducido"...
Página 353 Índice Calidad de impresión ....10-34 Almacenamiento Medios de impresión ....3-33 Carga de los medios de impresión ....... 3-14 Atasco de medios de impresión Alimentador automático de Carga de un documento ... 3-36 documentos ......10-16 CompactFlash ......11-10 Bandeja 1 ........10-8 Consumibles Bandeja 2 ........10-10 Botella de tóner residual ..
Página 354 de destino ........ 7-20 Controlador de impresora (PostScript y PCL) Dirección de destino de datos Desinstalación ......4-4 escaneados Ficha Avanzadas ......4-7 Editar dirección de destino ..7-19 Ficha Calidad ......4-11 Eliminar dirección de destino ... 7-19 Ficha Portada ......4-9 Especificar varios destinos ..7-18 Ficha Superposición ....4-10 Dispositivo de memoria USB ..
Página 355 Mensajes Mensajes de atascos de Introducción de texto ....12-8 medios de impresión ....10-7 Corrección de texto ....12-11 Mensajes de error ....10-43 Modo de entrada ....12-10 Mensajes de estado ....10-41 Precauciones de entrada ..12-11 Mensajes de servicio ..... 10-52 Mensajes de servicio ....
Página 356 Problemas de alimentación ..10-23 Eliminación .......10-6 Unidad inferior de alimentación Prevención ........10-4 PF-P09 ....... 11-14 Recorrido de los medios Utilización de las teclas .... 12-8 de impresión ......10-5 Protección antiestática ....11-3 Ventana de mensajes ....2-2 Recorrido de los medios de impresión ......10-5 Repetir copia .......6-10 Requisitos de la impresora ..1-13...

Olivetti d-COLOR MF2400 Guía De Uso

1 Introducción

Familiarización con la Máquina

2 Panel de Control

Y Menú de Configuración

Acerca del Panel de Control

Comprobación del Estado y la Configuración de la Máquina

Vista de Conjunto del Menú de Configuración

Menú Impresión de PS/PC

Menú Impres. de Memoria

3 Manejo de Medios de Impresión

Medios de Impresión

Carga de Los Medios de Impresión

Impresión Dúplex

Bandeja de Salida

Almacenamiento de Medios de Impresión

Medios donde Están Impresos Los Originales

Carga de un Documento

4 Utilización del Controlador de Impresora

Impresora (para Windows)

Configuración del Controlador de Impresora

5 Memory Direct

6 Utilización de la Copiadora

Realización de Copias Básicas

Realización de Copias Avanzadas

7 Uso del Escáner

Escaneado desde una Aplicación de Ordenador

Escanear con la Máquina

8 Sustitución de Consumibles

9 Mantenimiento

Mantenimiento de la Máquina

Limpieza de la Máquina

10 Resolución de Problemas

Introducción

Impresión de una Página de Configuración

Prevención de Atascos de Medios de Impresión

Descripción del Recorrido de Los Medios de Impresión

Eliminación de Atascos de Medios de Impresión

Resolución de Problemas de Atasco de Medios de Impresión

Solución de Otros Problemas

Solución de Problemas de Calidad de Impresión

Mensajes de Estado, Error y Servicio

11 Instalación de Accesorios

Introducción

Protección Antiestática

Módulo de Memoria Dual en Línea (DIMM)

Kit de Disco Duro HD-P03

Adaptador de CF MK-725 y Tarjeta Compactflash

Unidad Inferior de Alimentación PF-P09

12 Apéndice

Especificaciones Técnicas

Introducción de Texto

Nuestra Contribución a la Protección del Medio Ambiente

Enlaces rápidos

Solución de problemas

Manuales relacionados para Olivetti d-COLOR MF2400

Resumen de contenidos para Olivetti d-COLOR MF2400
