is
3.5
Esquema de
conexiones
Leyenda
a válvula reductora de presión
(obligatoria si la presión de la
tubería de agua es superior a
8 bar)
b grupo de seguridad
(obligatorio)
c Válvula T&P
(obligatorio)
d obturador
(recomendado)
e válvula de retención
(obligatoria)
f bomba de circulación
(opcional)
g válvula de desagüe
h llave de gas
(obligatoria)
i obturador
(recomendado)
j Medidor de la temperatura
(opcional)
k salida de condensación
(obligatoria)
l grifos
a entrada de agua fría
b salida de agua caliente
c tubo de circulación
d entrada de gas
e salida de humos y entrada de
aire

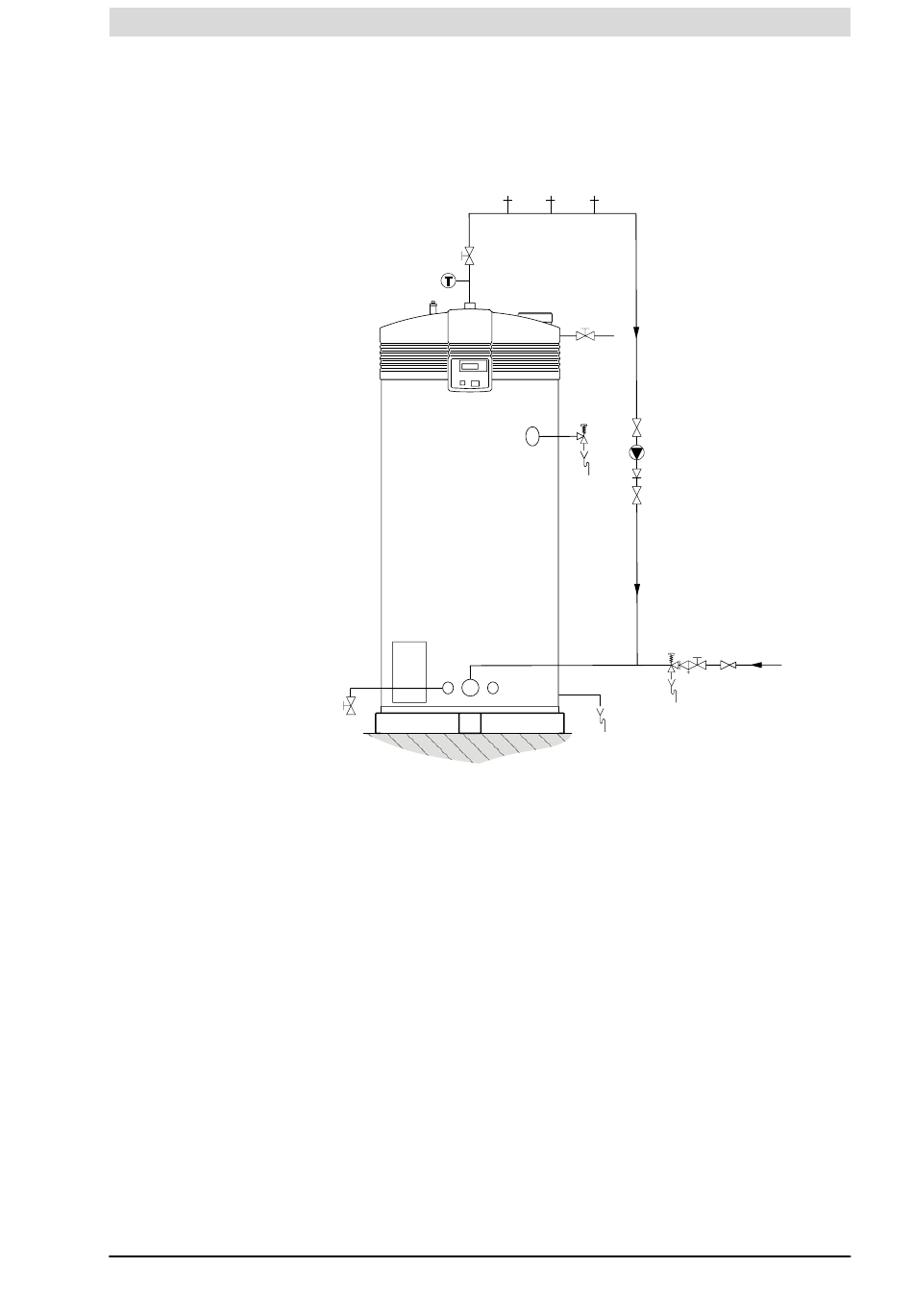

Figura 3.3 Esquema de conexiones
3.6
Conexiones de agua
3.6.1
Release R.2.2 Sp
Figura 3.3
muestra el esquema de instalación. Este esquema se utiliza en los
siguientes párrafos, en los que se describe la instalación definitiva.
b
i
j
g
Lado de agua fría
Ver a en
Figura
3.3.
1. La presión de trabajo máxima del aparato es 8 bar. Si la presión de la
tubería de agua excede los 8 bar, debe utilizarse una válvula reductora de
presión aprobada a.
2. Monte en el lado del agua fría un grupo de seguridad aprobado b de
acuerdo con las disposiciones en vigor.
Para más información ver párrafo
Esquema de conexiones
l
e
d
h
c
d
f
e
d
c
b
k
'1.3
Reglamentos'.
a
a
IMD-0221
25
