(3 ) Tipo de aproximaciones sucesivas
<<Teoría>>
Un convertidor A/D de aproximaciones sucesivas consiste en un comparador, un convertidor
D/A, un registro de aproximaciones sucesivas (SAR) y de circuitos de control. La figura 2-11
muestra el diagrama de bloques de este convertidor.

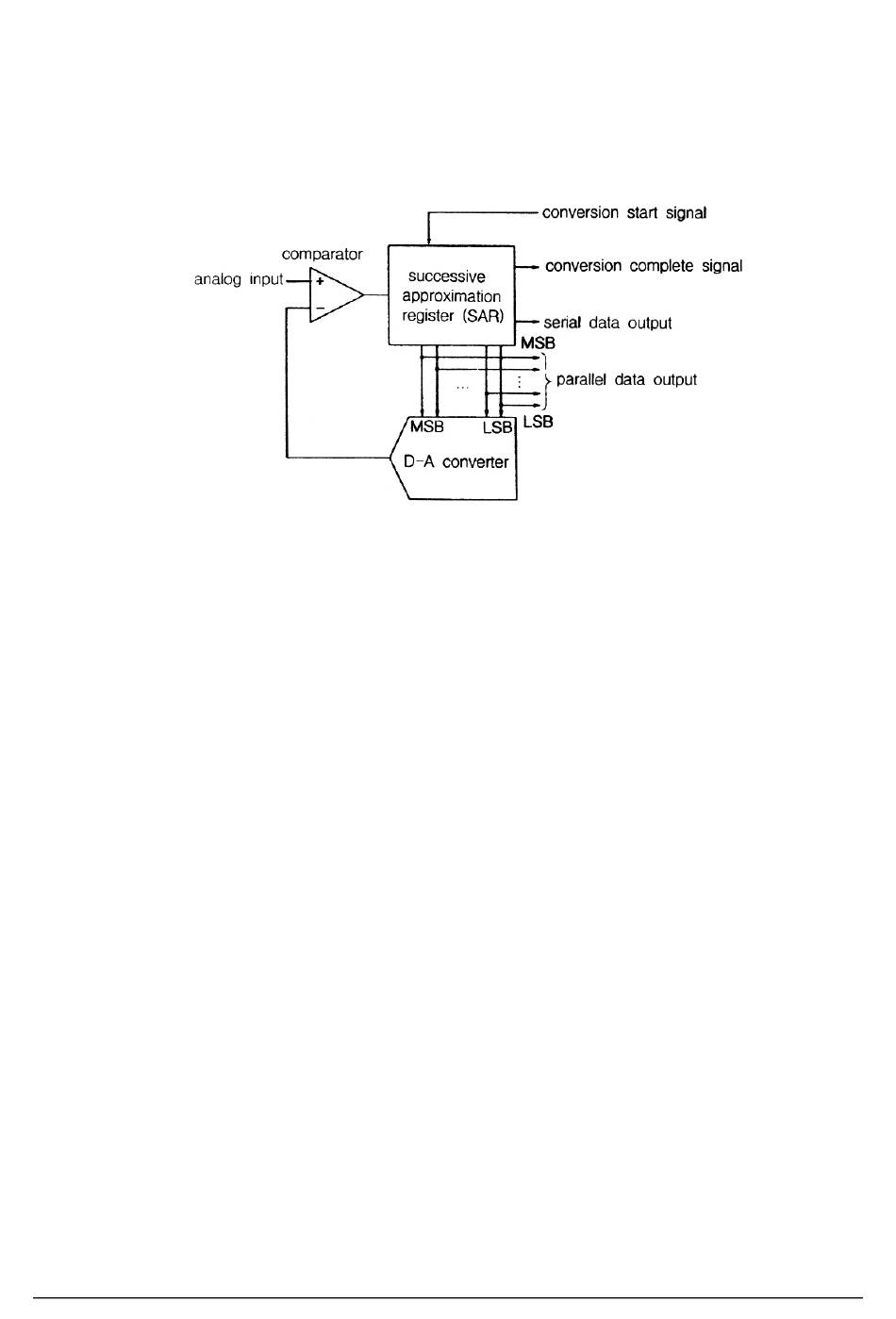

Figura 2-11 Diagrama de bloques de un convertidor A/D de aproximaciones sucesivas
Cuando se conecta el convertidor y "se inicia la conversión" de la señal, el proceso comienza.
Primero, el SAR genera un código que es equivalente a ½ de la señal analógica completa y
envía este código al convertidor D/A. A continuación el comparador, compara la entrada
analógica y la salida del convertidor D/A. Si la señal de entrada es mayor que la salida del D/A,
se almacena un "1" en el SAR como el bit más significativo (MSB). En caso contrario, el SAR
mantiene un "0" en su registro. En este momento, la unidad de control pone el bit siguiente, y
el comparador repite el mismo proceso, almacenando ya sea un "1" o un "0". Este proceso
continua hasta que el bit menos significativo (LSB) sea examinado. El proceso de conversión
paso a paso de un convertidor A/D de aproximaciones sucesivas de 6 bits puede verse en la
Figura 2-12.
