del codificador es mucho mayor que el número mostrado más abajo, la cuenta de pulsos
necesita reducirse antes de poder aplicarla a la entrada de 8 bits.
Frecuencia del codificador = (RPM del codificador x 100 pulsos )/60
[Ejemplo] Para una velocidad del motor de 3.000 RPM
Frecuencia del codificador = 5.000 Hz
Entrada 8 bits = 5000/20 = 250

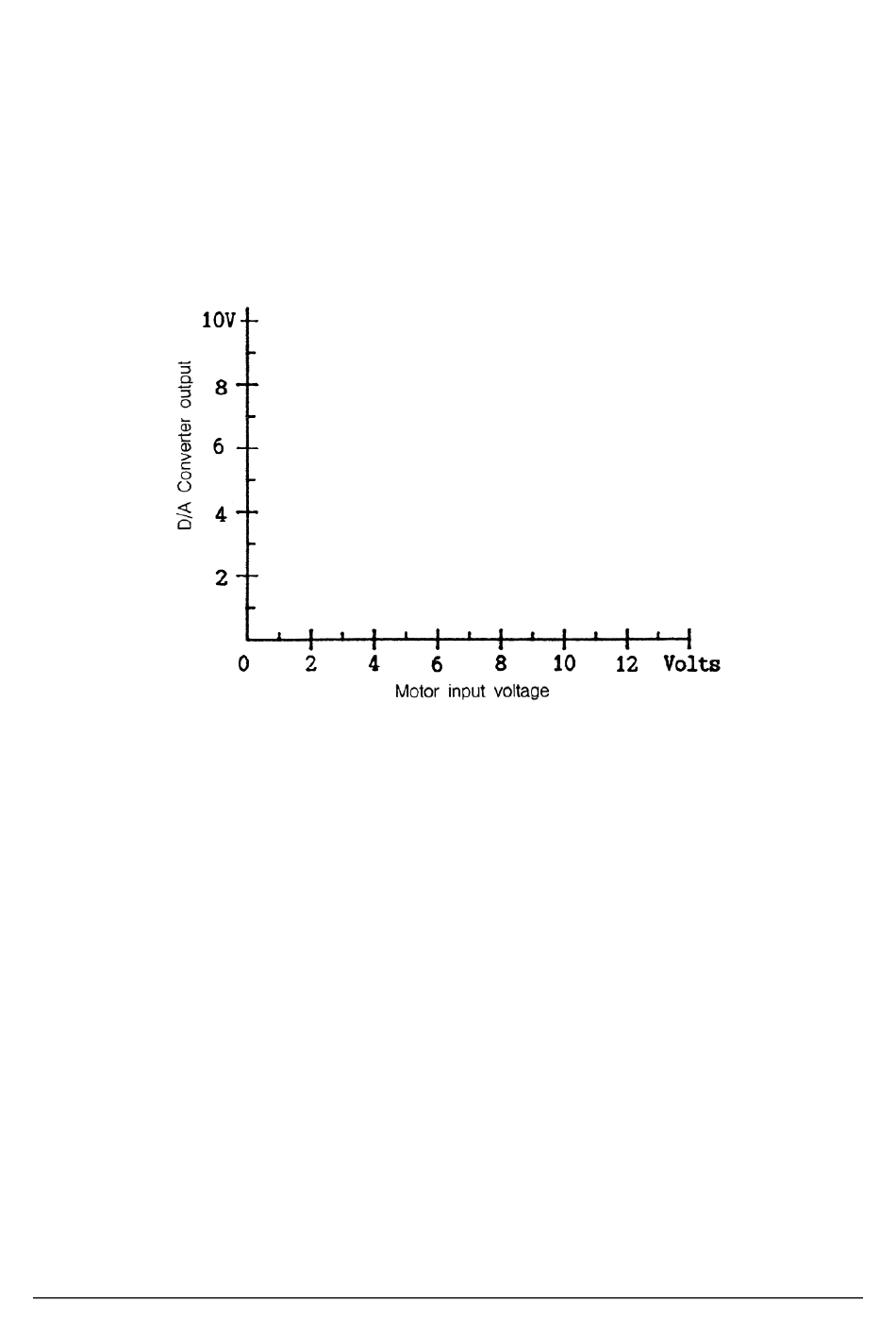

9. Exprese la relación entre la entrada del motor y los valores decimales en una gráfica X-Y
como se ve en la Figura 4-24. Examine la linealidad de la línea de la gráfica. Explique bajo
que condiciones empieza a desaparecer la linealidad.
10. Ajuste la entrada del motor a 10 V. Ajuste la referencia V del convertidor D/A de forma que
el medidor analógico indique 5 V. Ponga la entrada del motor a 0 V.
11. Aumente la entrada del motor en incrementos de un voltio, mida la salida analógica del
convertidor D/A, y dibuje una gráfica de tipo X-Y. Compruebe que la salida es lineal con
respecto a la tensión de entrada del motor. Si no, explique por qué.
12. Defina la lógica del circuito flip-flop J-K cuando las señales "A" y "B" de la Figura 4-18 se
aplican al circuito de la Figura 4-20. La tabla de verdad y los símbolos lógicos del circuito
integrado CMOS 4027 pueden verse en la Figura 4-25.
Manual del entrenador ED-6800B - Traducido por AD INSTRUMENTS
Figura 4-24
71
